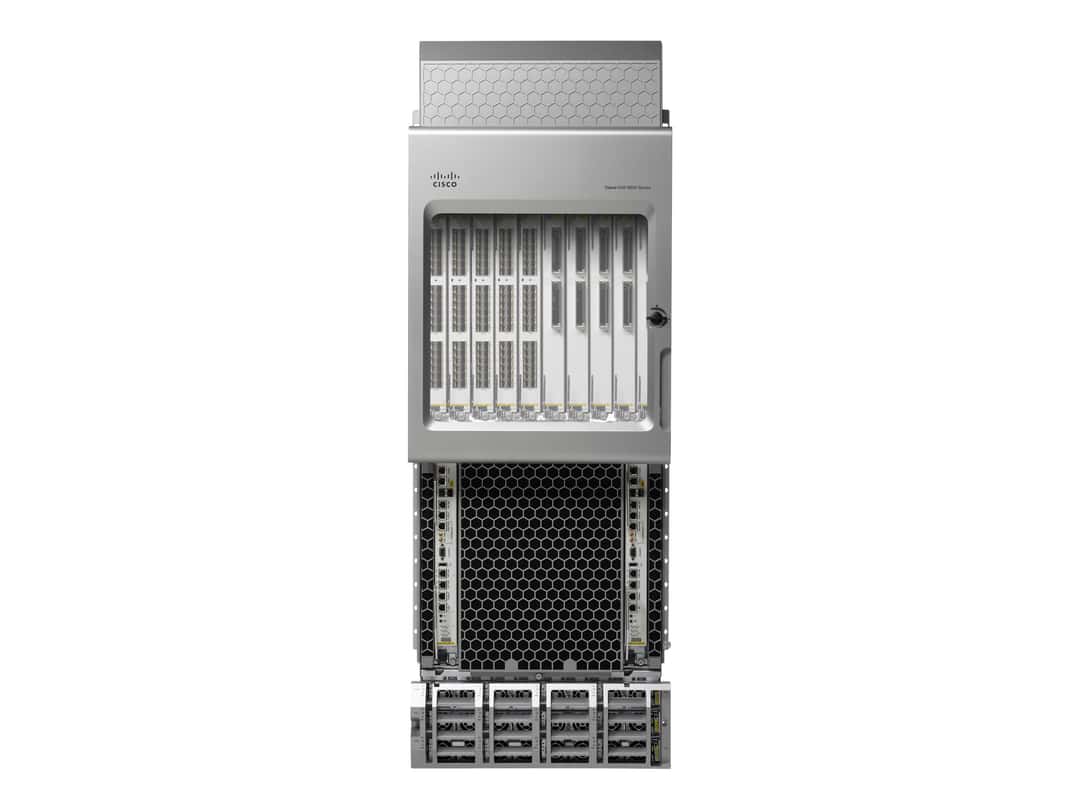

Маршрутизатор Cisco ASR-9912

Cisco ASR 9912 для высокоплотного операторского ядра

Cisco ASR 9912 — модульное шасси серии ASR 9900 для магистральной и сервисной периферии операторской сети. Платформу используют там, где требуется высокая плотность 10/100/400GbE, IP/MPLS, Carrier Ethernet и резервирование критичных компонентов. Корпус занимает 30U и рассчитан не на офисную маршрутизацию, а на крупный узел связи с подготовленной системой питания, охлаждения и кабельной инфраструктурой.

У ASR 9912 десять слотов для линейных карт. В аппаратном руководстве также встречается формулировка «12 slots»: она учитывает два отдельных места для route processor. Это не означает возможность установить двенадцать line card.

Модульная архитектура

• 10 слотов line card для совместимых карт ASR 9000/9900.
• 2 слота route processor для резервной управляющей конфигурации.
• 7 выделенных fabric-слотов для коммутационных модулей поддерживаемого поколения.
• AC или DC — отдельные варианты ASR-9912-AC и ASR-9912-DC.
• Cisco IOS XR как программная платформа операторского класса.

Фактическая производительность определяется установленными fabric card, route processor, поколением line card и лицензиями. Поэтому ASR-9912 без точного перечня модулей нельзя оценивать как готовый маршрутизатор: базовое шасси и полностью собранная система отличаются и по возможностям, и по цене.

Для каких проектов подходит ASR 9912

Платформа рассчитана на агрегацию крупного объёма трафика, сервисную периферию, IP/MPLS-ядро, широкополосные и мобильные услуги. Совместимые линейные карты позволяют формировать высокоплотные интерфейсы, включая 100GbE и более новые многоскоростные решения. Конкретная карта проверяется по матрице шасси, типу fabric и поддерживаемому релизу IOS XR.

ASR 9912 целесообразен при расширении действующего узла ASR 9000, унификации запасных модулей или модернизации без смены эксплуатационной платформы. Для нового объекта заранее рассчитывают портовую ёмкость, суммарное питание, тепловыделение, массу и резервирование.

Габариты и монтаж

Высота шасси составляет 52,5 дюйма (133,4 см), ширина — 17,6 дюйма без монтажных элементов, глубина — 25,7 дюйма без кабельной системы. Масса пустого корпуса около 82,1 кг, а полностью укомплектованной системы с тремя power tray может достигать примерно 291,7 кг. Маршрутизатор устанавливается только в четырёхстоечную стойку. Перемещение и монтаж требуют подъёмного оборудования и проверки допустимой нагрузки шкафа.

Что проверить перед заказом

1. Точный SKU шасси: ASR-9912, ASR-9912-AC либо ASR-9912-DC.
2. Route processor: модель, количество, память и совместимый IOS XR.
3. Fabric: поколение и число модулей, достаточное для выбранных line card.
4. Линейные карты: точные part number, тип оптимизации и оптические интерфейсы.
5. Питание: power tray, силовые модули, вводы и кабели под объект.
6. Механика: четырёхстоечная рама, двери, кабельные органайзеры и комплект крепежа.

Цена и поставка Cisco ASR 9912

Цена Cisco ASR 9912 формируется по составу, а не только по названию корпуса. В запросе желательно приложить спецификацию узла или вывод inventory. Мы проверим маркировку шасси и модулей, состояние, комплектность и гарантийные условия, после чего зафиксируем состав предложения.

Купить Cisco ASR 9912 можно как для расширения существующей системы, так и в согласованной комплектной конфигурации. Из-за массы и размеров доставка организуется транспортной компанией с подходящей упаковкой; срок заказной комплектации может составлять несколько недель.
