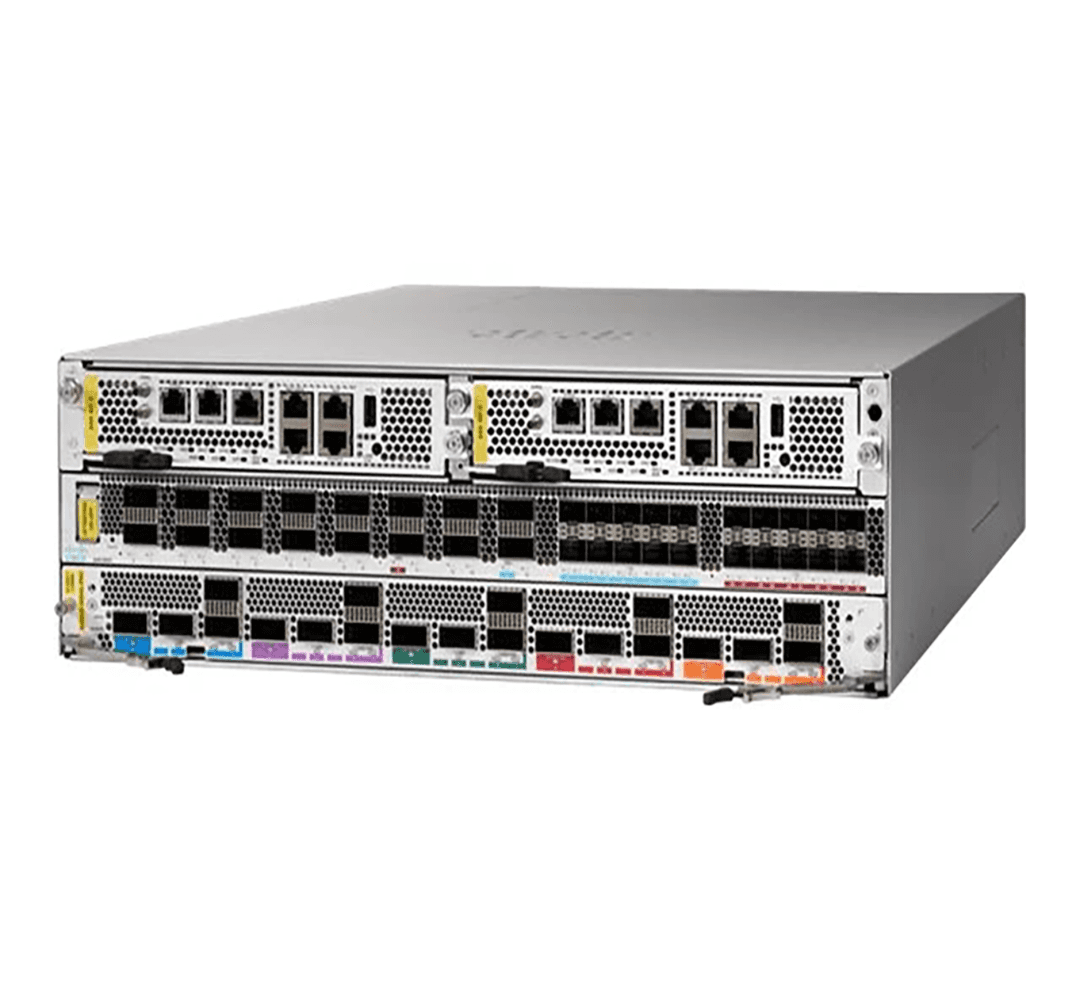

Маршрутизатор Cisco ASR 9903

Cisco ASR 9903 для границы сети и операторской агрегации

Cisco ASR 9903 — компактный маршрутизатор операторского класса, который сочетает производительность крупной платформы ASR 9000 с корпусом высотой 3RU. Он рассчитан на business PE, metro aggregation, Internet peering, DCI, облачную границу и транспорт 4G/5G. Максимальная неблокирующая полнодуплексная ёмкость достигает 3,6 Тбит/с при использовании платы расширения, а единая Cisco IOS XR позволяет встроить устройство в сеть с другими маршрутизаторами ASR 9000 без отдельной модели эксплуатации.

Базовая плата содержит 16 портов QSFP28 и 20 портов SFP+. QSFP28 работают на скоростях 10/40/100GE, а SFP+ — на 10GE. Из-за распределения внутренних ресурсов фиксированные порты используются в одной из трёх комбинаций: 16×100GE, 15×100GE плюс 10×10GE или 14×100GE плюс 20×10GE. Пропускная способность встроенной платы составляет 1,6 Тбит/с. Для наращивания интерфейсов предусмотрен отдельный слот Port Expansion Card.

Варианты расширения ASR 9903

Плата A9903-20HG-PEC добавляет до 2 Тбит/с: на ней расположены 15 портов QSFP28 и пять многоскоростных QSFP-DD/QSFP28. Пять старших портов способны работать на 100/200/400GE, причём активация 400GE зависит от лицензии. Альтернативная A9903-8HG-PEC рассчитана на 800 Гбит/с и предоставляет 32 порта 25/10GE SFP28/SFP+ и 16 портов 10GE SFP+. Выбор PEC определяет итоговую плотность портов, лицензии и набор совместимой оптики.

• Фиксированные порты: 16×QSFP28 и 20×SFP+.
• Максимальная ёмкость: до 3,6 Тбит/с с 2T PEC.
• Резервирование: два Route Processor, две коммутационные фабрики, четыре блока питания и четыре вентилятора.
• Скорости интерфейсов: 10, 25, 40, 100, 200 и 400GE в зависимости от порта и платы расширения.
• Синхронизация: IEEE 1588, SyncE, GPS, BITS и профили PTP G.8265.1, G.8275.1, G.8275.2.
• Операционная система: 64-битная Cisco IOS XR; поддержка ASR 9903 начинается с версии 7.1.25.

Отказоустойчивость и эксплуатация

Два независимых RP и две встроенные фабрики позволяют обслуживать отказ управляющего или коммутационного узла без полной остановки шасси при корректно настроенном резервировании. Устанавливаются до четырёх блоков питания 1,6 кВт. Для DC и высоковольтного AC 200–240 В применяется схема 2+2; при AC 90–130 В — 3+1. Смешивать AC- и DC-модули в одном шасси Cisco не разрешает.

Воздушный поток направлен спереди назад. Корпус занимает 3RU, устанавливается в 19-дюймовую стойку и имеет глубину 600 мм без выступающих рычагов; полная установочная глубина с ними — 762 мм. Масса конфигурации с двумя RP, четырьмя БП и четырьмя вентиляторами составляет около 37 кг. До заказа необходимо проверить глубину шкафа, допустимую нагрузку, питание и расположение холодного коридора.

Что согласовать перед покупкой

Обозначение ASR-9903 относится к шасси и не гарантирует наличие RP, PEC, блоков питания, вентиляционных кассет, кабельного организатора или лицензий. Для проекта нужно отдельно перечислить требуемые скорости портов, количество интерфейсов, AC- либо DC-питание, типы трансиверов и программные функции. Если требуется 400GE, проверяются модель PEC, поддерживаемая версия IOS XR и лицензия активации каждого высокоскоростного порта.

Оптика выбирается по Cisco Optics Compatibility Matrix. Кроме форм-фактора важны длина волны, дальность, энергопотребление и ограничения высокомощных модулей при повышенной температуре. ASR 9903 рассчитан на эксплуатацию при 5–40 °C и относительной влажности 10–85%; для отдельных оптических конфигураций действуют дополнительные температурные ограничения.

Купить Cisco ASR 9903 в 49 Порт

В 49 Порт можно купить Cisco ASR 9903 в состоянии «восстановленное продавцом». Перед отгрузкой сверяем PID и серийные номера, состав RP и PEC, типы блоков питания, вентиляторы, доступ к консоли и фактическую версию IOS XR. Комплектация фиксируется в предложении, чтобы цена относилась к конкретному составу, а не к пустому корпусу.

Подберём совместимые интерфейсные модули и оптику, проверим требования к лицензиям и поможем сопоставить платформу с планируемой пропускной способностью. Доставляем транспортной компанией или почтой; заказные конфигурации могут идти несколько недель. Перед оплатой согласуем питание, направление воздушного потока, стойку и состав запасных компонентов.
