Маршрутизатор Cisco 1921/K9

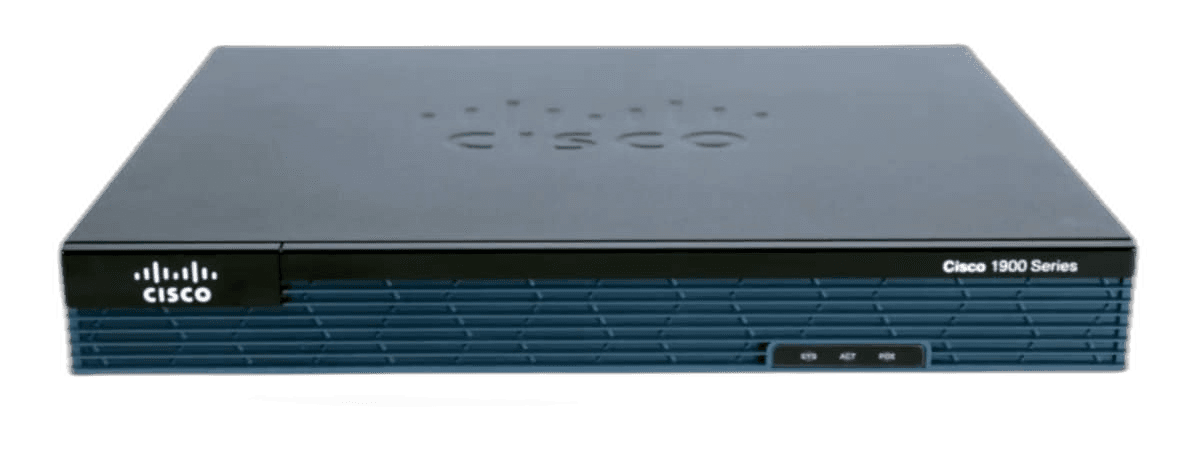

Cisco 1921/K9 — компактный модульный маршрутизатор для филиала

Cisco 1921/K9 — маршрутизатор второго поколения Integrated Services Router для небольшого офиса, удаленной площадки или технологического сегмента. В базовом корпусе установлены два независимых порта Gigabit Ethernet, а два слота EHWIC позволяют добавить нужный WAN-интерфейс: последовательную линию, DSL, мобильный канал, дополнительные Ethernet-порты или другой поддерживаемый модуль.

Артикул CISCO1921/K9 обозначает стандартную AC-версию с лицензией IP Base. Комплектация 1921-SEC/K9 отличается Security license, а DC-модификация имеет другой блок питания. Поэтому наличие IPsec, расширенной криптографии и отдельных функций безопасности необходимо проверять по выводу лицензий и установленному образу IOS, а не только по цифрам 1921 на передней панели.

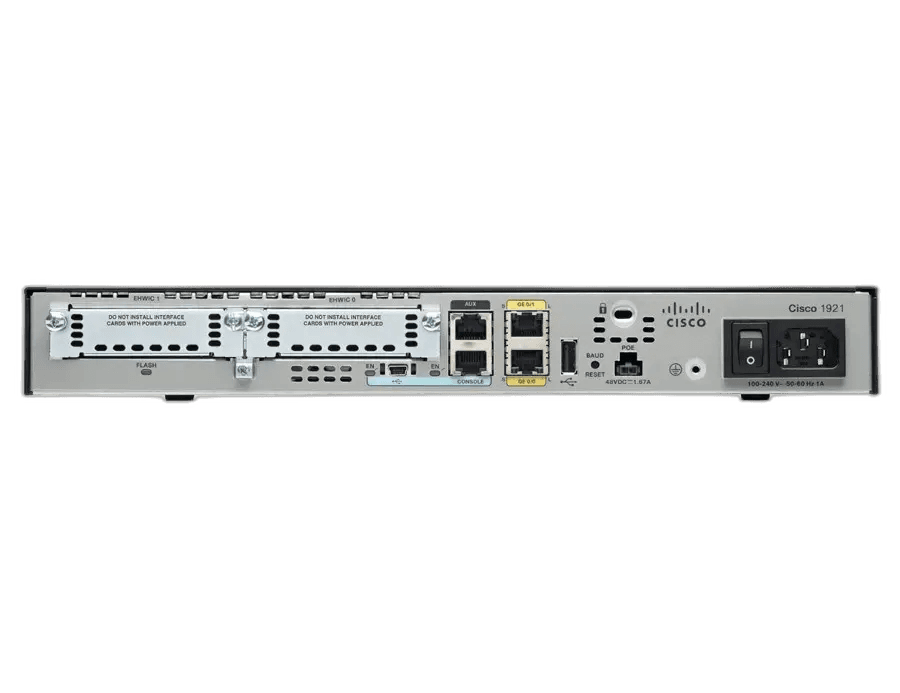

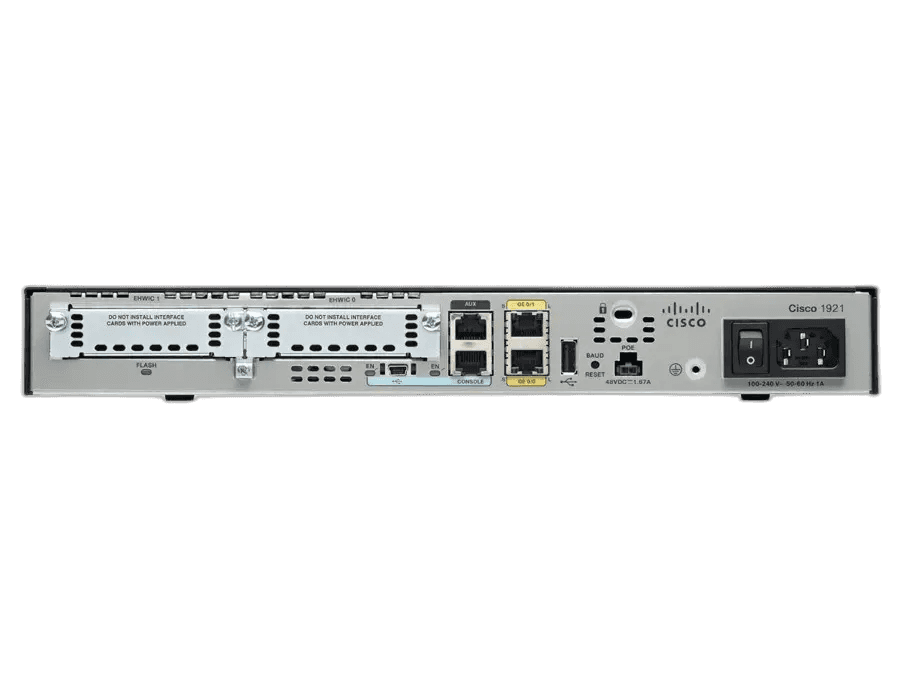

Встроенные интерфейсы и расширение

• 2 порта 10/100/1000BASE-T: независимые маршрутизируемые интерфейсы RJ-45.
• 2 слота EHWIC: два одинарных модуля либо один модуль двойной ширины.
• Совместимость модулей: поддерживаются определенные EHWIC, HWIC, WIC и VWIC.
• Консоль: USB mini-B и последовательный RJ-45.
• AUX: отдельный последовательный порт удаленного обслуживания.
• USB Type A: для совместимых накопителей или токена.

Встроенные Gigabit Ethernet не образуют обычный LAN-коммутатор: это routed-порты, которые настраиваются как отдельные интерфейсы. Если рабочим местам требуется несколько LAN-портов, устанавливают совместимый EtherSwitch EHWIC либо подключают внешний коммутатор. У Cisco 1921 нет слота Internal Services Module, а оба EHWIC делят пространство с модулем двойной ширины.

Память и программная платформа

Штатная и максимальная память для Cisco 1921 по даташиту составляет 512 МБ DDR2 DRAM. Внутренняя USB Flash имеет объем 256 МБ и также не рассчитана на штатное расширение. Эти ограничения важны при выборе версии IOS: перед обновлением нужно сверить требования образа, свободное место во flash и контрольную сумму файла.

Cisco IOS 15M/T поддерживает IPv4 и IPv6, статическую и динамическую маршрутизацию, VLAN 802.1Q, PPP/PPPoE, GRE, QoS и другие функции корпоративной сети. Доступность OSPF, EIGRP, BGP, MPLS, IPsec и расширенных сервисов определяется конкретным feature set и лицензиями. Аппаратный криптографический ускоритель присутствует, но сам по себе не заменяет требуемое право использования security-функций.

Практические сценарии

1921 подходит для резервной или действующей площадки с умеренной нагрузкой: подключения филиала к оператору, терминации нескольких WAN-каналов, организации маршрутизации между сегментами и сохранения совместимости со старыми интерфейсными модулями. Он особенно полезен как точная замена вышедшего из строя устройства, когда перенос конфигурации на современную платформу пока невозможен.

Для нового высокоскоростного интернет-канала следует заранее оценить реальную производительность со включенными NAT, ACL, VPN и QoS. Наличие гигабитных физических портов не означает маршрутизацию гигабитного трафика со всеми сервисами. Модель снята с поддержки Cisco с 30 сентября 2023 года, поэтому ее рационально использовать в контролируемой среде, с проверенным IOS и заранее подготовленным резервом.

Питание и установка

Стандартный CISCO1921/K9 оснащен встроенным AC-блоком питания 100–240 В, 47–63 Гц. Типичное потребление без модулей составляет около 25 Вт, максимальная мощность штатной AC-платформы — 60 Вт. Резервный блок питания не поддерживается. Вариант с внешним PoE-адаптером существует отдельно и требует проверки установленного оборудования; базовый AC-комплект не следует считать PoE-источником.

Корпус занимает 1U, но имеет уменьшенную ширину 34,29 см; для 19-дюймовой стойки нужен опциональный комплект креплений. Допускается настенный монтаж в ориентации, указанной Cisco. Воздушный поток направлен от задней панели к боковым стенкам, поэтому вентиляционные зоны нельзя перекрывать кабелями или соседним оборудованием.

Что проверить перед заказом

• точный PID: CISCO1921/K9, 1921-SEC/K9 либо DC-версия;
• установленные EHWIC и необходимость переноса старых модулей;
• версию IOS, feature set и статус лицензий;
• объем DRAM и внутренней flash, целостность загрузочного образа;
• работу обоих GE-портов, консоли, USB, AUX и слотов расширения;
• наличие блока питания, сетевого кабеля и стоечных креплений.

Проверка восстановленного Cisco 1921

Перед отгрузкой маршрутизатор загружается до рабочего режима, проверяются POST, журналы аппаратных ошибок, оба Gigabit Ethernet и доступ через консоль. Фиксируются версия IOS, лицензии, память, установленные модули и серийные номера. Конфигурация предыдущего владельца удаляется, а блок питания и охлаждение тестируются под нагрузкой.

Купить Cisco 1921/K9 можно для замены действующего ISR, резервного фонда или филиальной сети с поддерживаемыми EHWIC. Пришлите список нужных WAN-интерфейсов и требования к лицензии — менеджер сверит комплектацию, подтвердит наличие, срок поставки и условия гарантии.
