Кабель Cisco CAB-STK-E-0.5M FlexStack, 0,5 м

Cisco CAB-STK-E-0.5M: оригинальный кабель FlexStack длиной 50 см

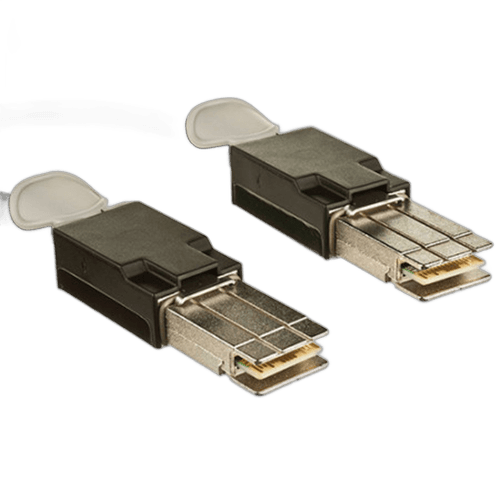

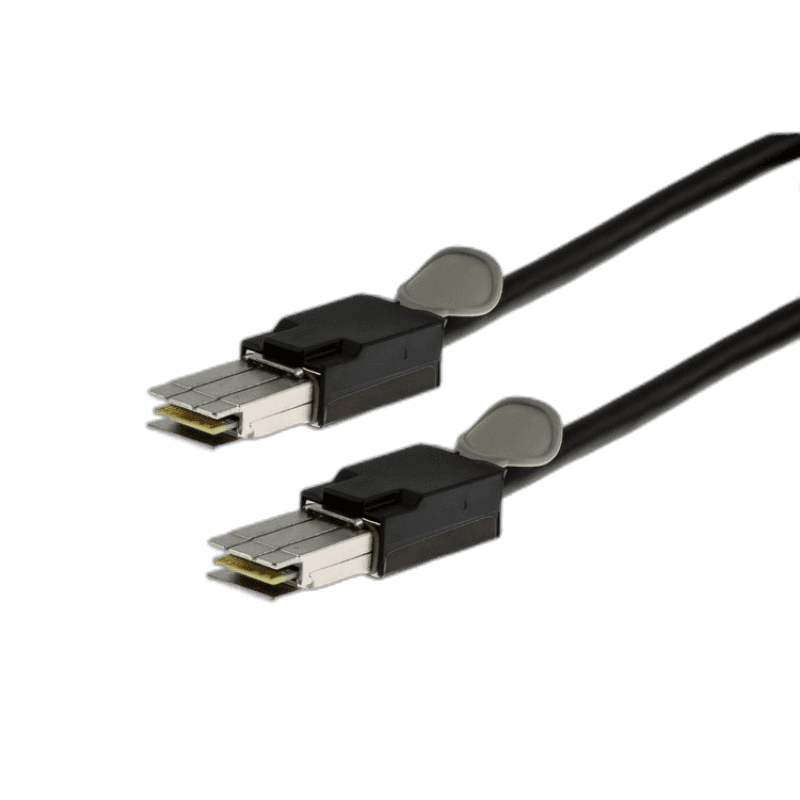

Cisco CAB-STK-E-0.5M — короткий медный кабель для объединения совместимых коммутаторов Catalyst в аппаратный стек FlexStack или FlexStack-Plus. Длина 0,5 м рассчитана на соседние устройства в одной стойке: кабель соединяет стековые модули на задней панели. Это оригинальная принадлежность Cisco с разъемами FlexStack на обоих концах, а не сетевой патч-корд и не кабель питания.

После корректного подключения несколько коммутаторов могут управляться как единая логическая система. Стек упрощает администрирование, распределение портов и резервирование соединений между участниками. Чтобы купить Cisco CAB-STK-E-0.5M без ошибки в совместимости, необходимо знать точные модели коммутаторов и установленных стековых модулей: одинаковый внешний вид оборудования не означает наличие FlexStack.

Для какого оборудования предназначен кабель

В официальной документации Cisco CAB-STK-E-0.5M указан для Catalyst 2960-S с модулем C2960S-STACK, для стекуемых Catalyst 2960-X с C2960X-STACK, а также для медного порта гибридного модуля C2960X-HYBRID-STK. Кабель применяется и в решениях Catalyst 6800ia, где используется интерфейс FlexStack-Plus. Для 2960-XR действуют отдельные правила построения стека: эти коммутаторы нельзя включать в смешанный стек с 2960-S и 2960-X.

• Парт-номер: CAB-STK-E-0.5M; обозначение CAB-STK-E-0.5M= используется для запасной позиции.
• Длина: 0,5 м, или 50 см.
• Интерфейс: Cisco FlexStack/FlexStack-Plus на обоих концах.
• Назначение: локальный стек коммутаторов в одной стойке.
• Исполнение: пассивный медный кабель без отдельного питания.

Что нужно проверить перед заказом

CAB-STK-E-0.5M не подключается непосредственно к обычному SFP+, RJ-45 или консольному порту. На каждом участнике должен быть установлен совместимый стековый модуль либо предусмотрен соответствующий интерфейс. Для Catalyst 2960-X стекуемыми являются модели с наборами функций LAN Base и IP Lite; варианты LAN Lite работают автономно. Отдельные аппаратные исполнения, в том числе безвентиляторный WS-C2960X-24PSQ-L, имеют ограничения, поэтому проверка по полному SKU обязательна.

Этот кабель нельзя использовать вместо StackWise, StackWise-160/320/480, StackWise Virtual или StackPower. Он также не заменяет оптический канал FlexStack-Extended между удаленными шкафами. В гибридном C2960X-HYBRID-STK медный разъем предназначен именно для локальной связи FlexStack-Plus, тогда как SFP+ нужен для протяженного оптического участка.

Выбор длины и схема подключения

Версия 0,5 м удобна, когда коммутаторы установлены непосредственно друг над другом. Для большего расстояния предназначены версии длиной 1 и 3 м. Кабель прокладывают без натяжения и резких перегибов.

Для отказоустойчивости участники обычно соединяются в кольцо: второй стековый порт последнего коммутатора возвращается к свободному порту первого. Поэтому полноценный стек требует подходящего количества кабелей, а не одного изделия на всю группу. При разрыве одного соединения кольцевая топология сохраняет связь по оставшемуся направлению. Конкретное число участников и пропускная способность зависят от семейства: FlexStack-Plus у Catalyst 2960-X поддерживает до восьми совместимых коммутаторов и стековую полосу до 40 Гбит/с, тогда как смешанный стек 2960-X и 2960-S ограничен четырьмя устройствами.

Монтаж и эксплуатация

Стековые модули FlexStack допускают горячую установку согласно руководству Cisco, однако подключение следует выполнять по утвержденной процедуре и с учетом состояния действующего стека. Кабель прокладывают свободно, не пережимая дверцей стойки и не создавая нагрузки на разъем. После монтажа необходимо убедиться, что оба соединения определились, участники видны в составе стека, а кольцо не перешло в неполную топологию.

Восстановленный продавцом кабель проверяется визуально и на совместимость разъемов; фиксируется состояние оболочки и защелок. Перед отгрузкой менеджер уточнит комплектность и гарантию конкретного экземпляра. Кабель не требует настройки, но формирование стека, приоритет участников и совместимость версий Cisco IOS контролируются на самих коммутаторах.

Цена и поставка CAB-STK-E-0.5M

Актуальная цена Cisco CAB-STK-E-0.5M зависит от состояния и доступного количества. В заявке укажите модели всех коммутаторов, установленные стековые модули, число участников и расположение устройств в стойке. Мы проверим, достаточно ли длины 0,5 м, рассчитаем количество кабелей для кольца и исключим несовместимость с другим семейством стекирования.

Заказ можно получить самовывозом или с доставкой транспортной компанией либо почтой. Складские позиции отправляются после проверки, а срок поставки заказных аксессуаров может составлять несколько недель.
