Кабель Cisco CAB-SPWR-150CM

Cisco CAB-SPWR-150CM — кабель StackPower длиной 1,5 метра

Cisco CAB-SPWR-150CM соединяет совместимые коммутаторы Catalyst в общий силовой стек StackPower. По этому кабелю передается не пользовательский Ethernet-трафик, а питание и служебный сигнал управления распределением мощности. Длина 150 см удобна для вертикально разнесенных устройств в стойке, когда штатного кабеля CAB-SPWR-30CM недостаточно для замыкания кольца или подключения удаленного участника силового стека.

StackPower объединяет доступную мощность блоков питания нескольких коммутаторов. В режиме power-sharing оборудование использует общий энергетический пул, а в режиме резервирования часть мощности сохраняется на случай отказа источника. Это помогает питать PoE-нагрузку и строить отказоустойчивую схему без отдельного внешнего RPS для каждого устройства. Сам кабель не создает дополнительную мощность: результат зависит от установленных блоков питания, модели коммутаторов и конфигурации StackPower.

Чем CAB-SPWR-150CM отличается от других кабелей Cisco

Этот аксессуар нельзя заменять кабелем StackWise для стека данных или CAB-XPS для подключения внешней системы XPS. Разъемы StackPower имеют механическую кодировку и цветные метки. В документации для Catalyst 9300 зеленый конец подключается только к коммутатору, а желтый — к коммутатору либо XPS 2200. Принудительная установка неподходящего коннектора может повредить порт.

• Артикул: CAB-SPWR-150CM; запасная поставка может обозначаться CAB-SPWR-150CM=.
• Тип: фирменный силовой и служебный кабель Cisco StackPower.
• Длина: 1,5 м между корпусами оборудования с учетом трассировки.

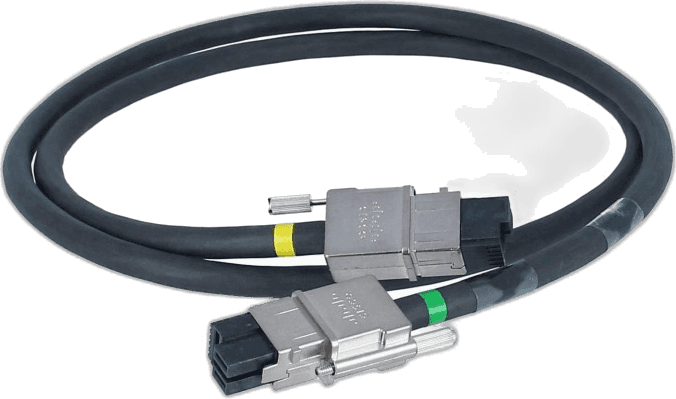

• Разъемы: ключевые StackPower с желтой и зеленой маркировкой.
• Назначение: объединение источников питания, резервирование и питание PoE-нагрузки.

Совместимость с коммутаторами

Официальные руководства Cisco указывают CAB-SPWR-150CM для Catalyst 3750-X, Catalyst 3850 и полноразмерных моделей Catalyst 9300 с портами StackPower. При этом наличие похожего названия серии не гарантирует совместимость. Например, варианты C9300L не поддерживают StackPower, а Catalyst 3560-X подключается к XPS 2200 другим кабелем CAB-XPS и не должен использовать CAB-SPWR.

Совместимость нужно проверять по точному PID коммутатора и его аппаратной конфигурации. Также необходимо осмотреть заглушки и порты StackPower на задней панели: отдельные модели или комплектации могут не иметь нужного интерфейса. Если кабель планируется для существующего кольца, заранее сверяются количество участников, расположение устройств и длины остальных соединений.

Кольцевая и звездная топология

Для наиболее устойчивой схемы коммутаторы обычно соединяют в кольцо. При разрыве одного соединения оставшийся путь позволяет стеку продолжить распределение мощности в пределах доступной конфигурации. Cisco приводит пример вертикальной стойки, где короткие 30-сантиметровые кабели соединяют соседние устройства, а CAB-SPWR-150CM замыкает первый и последний участники. В системах с XPS 2200 возможна звездная топология, но проектирование должно соответствовать руководству конкретной серии.

Кабель следует укладывать без натяжения и резких перегибов, оставляя радиус для обслуживания блоков питания и модулей. Разъем вставляется только при правильной ориентации и фиксируется штатным способом. Любые работы с силовым стеком выполняются по процедуре Cisco: ошибочное отключение активного соединения способно изменить доступный бюджет PoE или вызвать перераспределение нагрузки.

Что проверяем перед отгрузкой

• совпадение маркировки с CAB-SPWR-150CM и фактическую длину 1,5 м;
• целостность оболочки, отсутствие заломов, перегрева и следов ремонта;
• состояние обоих ключевых коннекторов, направляющих и фиксаторов;
• цветовую маркировку концов и соответствие фотографии реальному товару;
• совместимость с указанными заказчиком моделями Catalyst и предполагаемой топологией.

Купить Cisco CAB-SPWR-150CM стоит для расширения или восстановления существующего силового стека, когда необходим оригинальный кабель увеличенной длины. Перед заказом сообщите точные модели коммутаторов и схему их размещения — мы проверим применимость аксессуара и состояние разъемов. На согласованную позицию предоставляется гарантия; доставка выполняется транспортной компанией или почтой.
