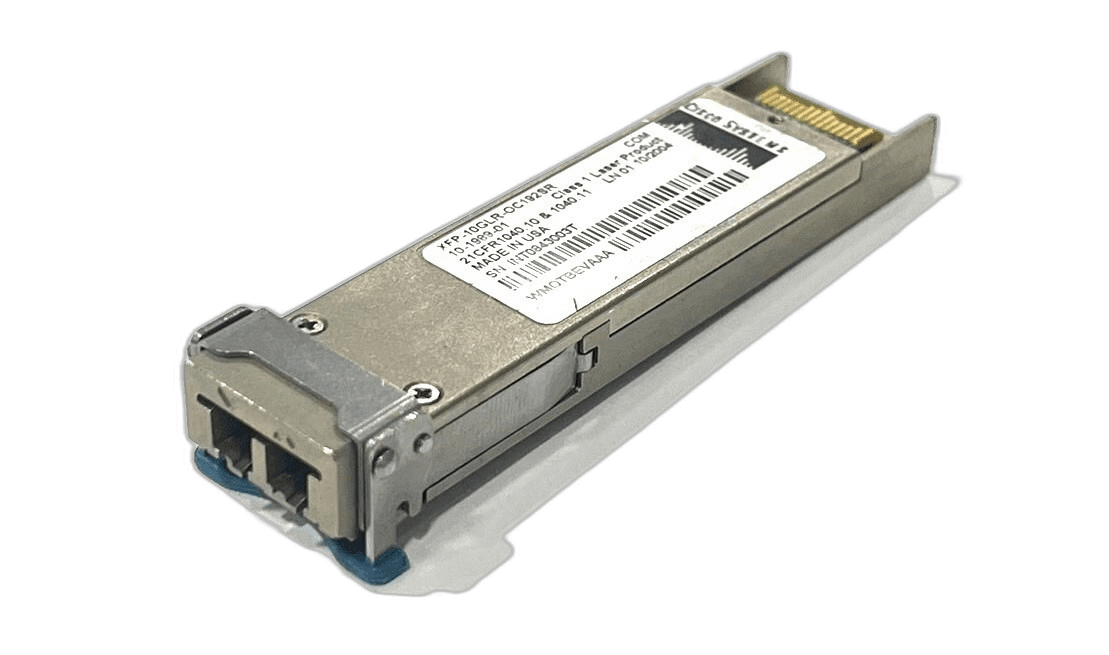

Трансивер Cisco XFP-10GLR-OC192SR, 10GBASE-LR / OC-192 SR-1

Cisco XFP-10GLR-OC192SR — многоскоростной XFP для Ethernet и SONET/SDH

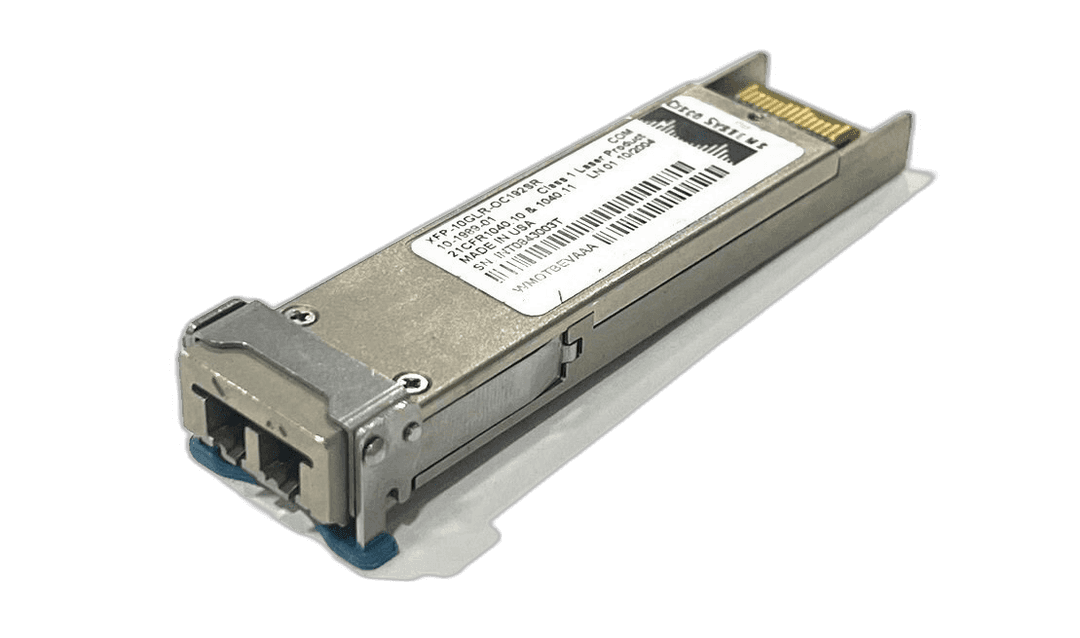

Cisco XFP-10GLR-OC192SR — оптический модуль XFP для одномодового волокна, рассчитанный на два класса интерфейсов: 10GBASE-LR/LW Ethernet и OC-192/STM-64 SR-1 Packet over SONET/SDH. Он работает в районе 1310 нм и использует разъём dual LC. За счёт многоскоростной схемы модуль применялся в операторских маршрутизаторах и интерфейсных адаптерах, где один порт мог работать в LAN-PHY либо WAN/POS-режиме.

Форм-фактор XFP крупнее SFP+ и механически с ним несовместим. Устанавливать модуль можно только в XFP-слот, для которого производитель платформы явно указывает поддержку этого PID. Наличие 10-гигабитного порта другого типа не означает, что XFP-10GLR-OC192SR подойдёт физически или программно.

Два режима и две предельные дистанции

• 10GBASE-LR/LW: линия Ethernet 10,3125 Гбит/с по SMF до 10 км;
• OC-192/STM-64 SR-1: линия 9,95328 Гбит/с по SMF до 2 км.

Расстояние 10 км относится к Ethernet LR, а не ко всем режимам модуля. При работе OC-192/STM-64 SR-1 Cisco указывает предел 2 км. Выбор режима выполняется поддерживаемой интерфейсной картой и её программным обеспечением; сам трансивер не превращает обычный Ethernet-порт в POS-интерфейс.

Для соединения необходим одномодовый duplex-патч-корд LC–LC и два волокна: отдельное на передачу и приём. Модуль не является BiDi, не работает по одному волокну и не предназначен для многомодовой инфраструктуры.

Оптические параметры 10GBASE-LR

В режиме Ethernet передатчик работает в диапазоне 1260–1355 нм, а приёмник принимает 1260–1565 нм. Выходная мощность находится от −8,2 до +0,5 дБм. Допустимая принимаемая мощность — от −14,4 до +0,5 дБм. Эти пределы используются при расчёте бюджета линии и проверке показателей цифровой диагностики.

Для OC-192/STM-64 SR-1 диапазон передатчика уже: 1290–1330 нм. Мощность передачи составляет от −6 до −1 дБм, приём — от −11 до −1 дБм. Нельзя оценивать POS-линию по порогам Ethernet LR: режимы имеют разные требования, несмотря на общий корпус и волокно.

Конструкция и эксплуатационные условия

Размер XFP-модуля Cisco составляет приблизительно 71 × 18,5 × 8,5 мм. Версия XFP-10GLR-OC192SR рассчитана на коммерческий температурный диапазон от 0 до +70 °C; хранение допускается при −40…+85 °C. В официальной таблице максимальное энергопотребление указано как 3,5 Вт. Для систем с ограниченным бюджетом питания Cisco выпускала отдельную низкопотребляющую замену XFP10GLR-192SR-L.

Модуль получает питание от XFP-порта и поддерживает горячую установку только в пределах процедуры конкретного шасси. Перед извлечением проверяют, что работа интерфейса перенесена или остановлена, освобождают фиксатор и тянут модуль без перекоса. LC-коннекторы очищают перед каждым подключением: загрязнение способно дать потерю сигнала даже на короткой трассе.

Совместимость и жизненный цикл

XFP-10GLR-OC192SR встречается в Cisco SPA, SIP, CRS, ASR и других платформах соответствующего поколения, однако поддержка зависит от интерфейсного адаптера и выпуска IOS или IOS XR. Например, один только факт наличия XFP-клетки не подтверждает нужный WAN-PHY/POS-режим. До заказа проверяются точная модель шасси, номер карты и программное обеспечение.

Cisco объявила исходный модуль снятым с продажи и предлагала миграцию на низкопотребляющий XFP10GLR-192SR-L там, где он поддерживается. Поэтому эта карточка относится прежде всего к ремонту, расширению и резервированию установленного парка. Автоматически заменять один PID другим нельзя: сначала сверяют аппаратную и программную совместимость платформы.

Что проверяется у восстановленного XFP

Для позиции REF / восстановленной продавцом контролируются корпус, защёлка, контакты и dual LC-розетка. На совместимом оборудовании проверяются распознавание PID, режим интерфейса и диагностические значения. Производственные номера 10-1989-02, 10-1989-03 и 10-1989-04 могут встречаться у разных аппаратных выпусков; в предложении фиксируется фактическая маркировка поставляемого экземпляра.

Защитный колпачок и упаковка зависят от партии. Патч-корд поставляется отдельно, если иное не указано в счёте. До отправки подтверждаются состояние, количество, гарантия и соответствие требуемому режиму Ethernet либо OC-192/STM-64.

Купить Cisco XFP-10GLR-OC192SR в 49 Порт

Чтобы купить Cisco XFP-10GLR-OC192SR, сообщите модель шасси, интерфейсную карту, версию ПО, режим линии и её длину. Мы проверим применимость по документации Cisco и не подменим XFP внешне похожим SFP+ или модулем только для Ethernet.

Менеджер подтвердит актуальную цену и наличие. Доставка выполняется транспортной компанией или почтой по России; заказные позиции могут поставляться в течение нескольких недель. PID и аппаратный номер закрепляются в коммерческом предложении до оплаты.
