Адаптер Cisco OneX CVR-X2-SFP10G, X2–SFP+ 10G

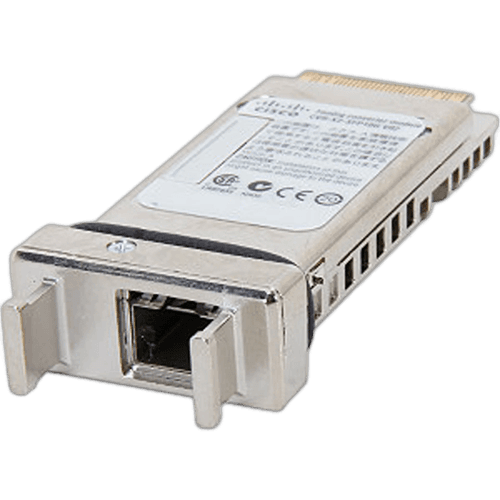

Cisco OneX CVR-X2-SFP10G — адаптер из X2 в SFP+

Cisco CVR-X2-SFP10G устанавливается в 10-гигабитный порт формата X2 и создает посадочное место для совместимого модуля SFP+ или кабеля SFP+ Direct Attach. Адаптер помогает сохранить старшее сетевое оборудование с X2-интерфейсами и использовать более компактную оптику SFP+, когда подходящий X2-трансивер недоступен либо неудобен для унификации склада.

Это не самостоятельный оптический трансивер. У CVR-X2-SFP10G нет собственной длины волны, типа волокна или дальности линии. Эти параметры определяются установленным SFP+ и поддержкой со стороны коммутатора. Для рабочего соединения нужны три совместимых элемента: X2-порт оборудования, адаптер OneX и выбранный SFP+ модуль либо twinax-кабель.

Как работает преобразователь OneX

Корпус адаптера повторяет механический формат X2 и фиксируется в штатном порту. Внутри размещается разъем SFP+, через который оборудование работает с 10-гигабитным модулем. OneX не переводит скорость, протокол или длину волны и не превращает любой X2-порт в универсальный SFP+ слот. Он обеспечивает электрическое и механическое согласование только для комбинаций, которые Cisco включила в таблицы совместимости.

• Внешний интерфейс: X2 для установки в коммутатор или модуль расширения.
• Внутренний интерфейс: один слот SFP+ 10G.
• Скорость: 10 Gigabit Ethernet при поддержке оборудования и установленного модуля.
• Оптика в комплекте: не входит, если это отдельно не указано в предложении.
• Запасной артикул: CVR-X2-SFP10G=.

Совместимые SFP+ и платформы

Точный перечень зависит от линейной карты, supervisor-модуля и версии IOS или NX-OS. В документации Nexus 7000 для соответствующей X2-карты Cisco прямо указывает SFP-10G-SR и пассивные кабели SFP-H10GB-CUxM. Для модулей Catalyst 6500/6800 встречается поддержка SFP-10G-SR, SFP-10G-LR, SFP-10G-ER, SFP-10G-LRM и twinax 1/3/5 м, но набор различается между аппаратными платформами.

Нельзя покупать адаптер только по наличию разъема X2. Необходимо проверить точный PID шасси и модуля, допустимую версию программного обеспечения и конкретный артикул SFP+. Например, в release notes Catalyst 6500 поддержка CVR-X2-SFP10G отмечена начиная с определенного IOS 15.0(1)SY для соответствующих модулей. На другом оборудовании требования могут отличаться или адаптер может не поддерживаться вовсе.

Выбор линии после установки адаптера

Дальность и кабельная среда задаются SFP+. С модулем SFP-10G-SR строится короткая линия по многомодовому волокну; SFP-10G-LR рассчитан на одномодовое волокно и большую дистанцию; пассивный DAC подходит для соединений внутри стойки. Перед заказом нужно сверить тип волокна, разъемы LC, оптический бюджет и поддержку выбранной ревизии модуля.

Использование OneX удобно для стандартизации запасных частей, но оно не гарантирует поддержку сторонней оптики. Cisco может проверять идентификатор модуля, а поведение несертифицированного SFP+ зависит от программной политики конкретной платформы. Для предсказуемой эксплуатации лучше заранее согласовать полный комплект и проверить его на том же типе оборудования.

Установка и обслуживание

Перед монтажом следует изучить руководство конкретного коммутатора, надеть антистатическую защиту и убедиться, что порт допускает замену модуля в текущем состоянии. Адаптер вставляется по направляющим без перекоса и фиксируется защелкой X2; затем в него устанавливается SFP+. Оптический коннектор подключают только после снятия защитных заглушек и очистки торцов.

Если линк не поднимается, проверяются сообщения системы, распознавание OneX и SFP+, версия ПО, скорость порта, состояние волокна или DAC и параметры удаленной стороны. Замена одного адаптера без проверки трансивера не всегда устраняет неисправность.

Что проверяем перед отгрузкой

• точную маркировку CVR-X2-SFP10G и аппаратное состояние корпуса;
• направляющие, защелку X2 и внутренний разъем SFP+;
• распознавание адаптера и тестового SFP+ на совместимой платформе;
• отсутствие перегрева, деформации и загрязнений;
• совместимость с указанным шасси, линейной картой, ПО и SFP+.

Купить Cisco CVR-X2-SFP10G можно для модернизации X2-порта и перехода на совместимую оптику SFP+ 10G. Перед заказом сообщите модель оборудования и требуемый трансивер — мы проверим комбинацию и согласуем комплект. На адаптер предоставляется гарантия; доставка выполняется транспортной компанией или почтой.
