Коммутатор Ruijie RG-S6210-32XS8QXS

Ruijie RG-S6210-32XS8QXS для агрегации 10G и магистралей 40G

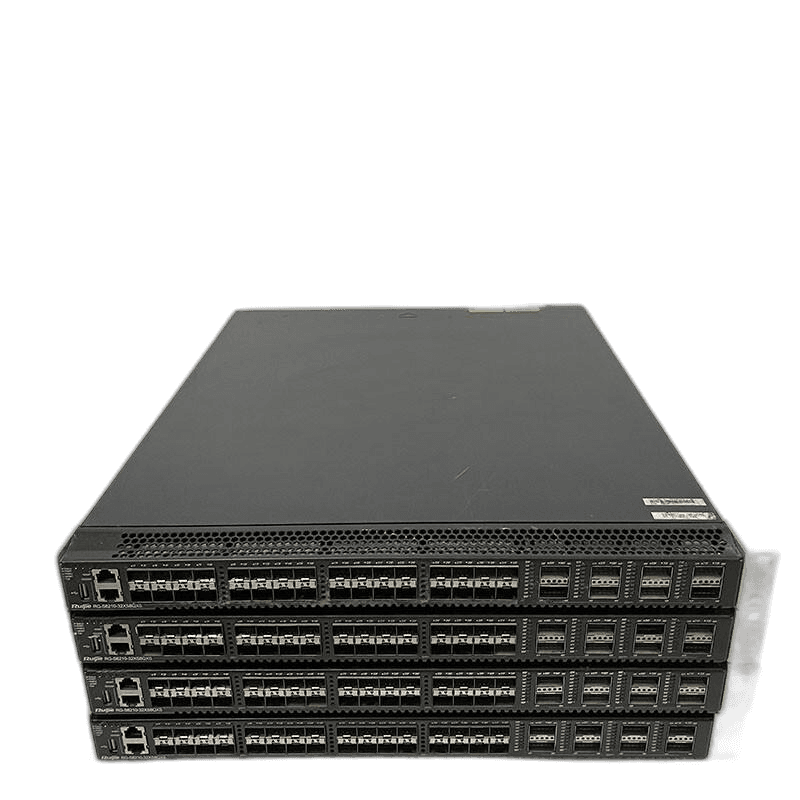

Ruijie RG-S6210-32XS8QXS — высокоплотный оптический коммутатор для центра обработки данных, серверной или узла агрегации. На фронтальной панели расположены 32 порта 10 Gigabit Ethernet SFP+ и 8 портов 40 Gigabit Ethernet QSFP+. Такая компоновка позволяет собирать трафик от серверов и коммутаторов доступа по 10G, а для связи с ядром использовать несколько независимых 40G-направлений.

Модель относится к раннему поколению дата-центровых коммутаторов Ruijie и встречается преимущественно на вторичном рынке. Ее сильная сторона — большое количество оптических интерфейсов в одном корпусе без необходимости устанавливать линейные карты. Устройство подходит для расширения действующей инфраструктуры Ruijie, создания отдельного 10G-сегмента, подключения вычислительных узлов и построения резервируемых межстоечных соединений.

Интерфейсы 10G и 40G

Тридцать два слота SFP+ предназначены для 10-гигабитных трансиверов, DAC-кабелей и активных оптических сборок. Восемь QSFP+ работают с 40G-модулями и кабелями соответствующего поколения. В проекте важно заранее определить тип среды: многомодовое или одномодовое волокно, длину трассы, разъемы и допустимый бюджет затухания. Формальное совпадение форм-фактора не гарантирует поддержку конкретного стороннего трансивера установленной версией RGOS.

• 32 × SFP+ для соединений 10 Gigabit Ethernet;
• 8 × QSFP+ для магистралей 40 Gigabit Ethernet;
• оптические модули, DAC и AOC подбираются отдельно;
• выделенные служебные интерфейсы используются для первичной настройки и управления;
• порты PoE и медные RJ-45 интерфейсы доступа отсутствуют.

QSFP+ в оборудовании этого поколения не следует путать с QSFP28: штатная скорость составляет 40 Гбит/с, а поддержка более новых 100G-модулей не заявлена. Возможность разделения 40G-порта на четыре линии 10G зависит от версии программного обеспечения, типа кабеля и конфигурации порта, поэтому breakout проверяется на конкретном экземпляре до включения в рабочую схему.

Сценарии применения

RG-S6210-32XS8QXS можно использовать как Top-of-Rack-коммутатор для серверов с 10G-адаптерами либо как узел агрегации нескольких стоек. Восемь 40G-портов дают пространство для резервных uplink, соединения с парным коммутатором и подключения систем с высокой пропускной способностью. При проектировании учитывают не только сумму номинальных скоростей, но и профиль трафика: направление потоков, допустимую переподписку, размер пакетов и требования к задержке.

Для отказоустойчивой схемы важны два блока питания переменного тока и корректная организация охлаждения. У поставляемого экземпляра необходимо проверить наличие обоих БП, вентиляторных модулей и одинаковое направление воздушного потока. Смешивать вентиляторы или блоки с противоположным airflow нельзя: это нарушает продув корпуса и может привести к перегреву оборудования в стойке.

Габариты и монтаж

Корпус имеет размеры около 472 × 423 × 48 мм и массу примерно 9,3 кг в укомплектованном состоянии. Высота близка к одному стоечному юниту, однако перед установкой нужно сверить фактический комплект направляющих или монтажных ушей и доступную глубину шкафа. Для обслуживания оставляют свободное пространство со стороны забора и выброса воздуха.

Коммутатор снят с активных продаж, поэтому особое значение имеют состояние портов, версия загрузчика и RGOS, отсутствие ошибок вентиляторов и питания. Проверка должна включать загрузку обоих БП, диагностику всех групп SFP+/QSFP+, чтение DOM совместимых трансиверов и тест передачи под нагрузкой хотя бы на ключевых uplink.

Комплектация перед заказом

Перед тем как купить Ruijie RG-S6210-32XS8QXS, следует согласовать серийный номер, аппаратную версию, направление airflow, число блоков питания, крепления и перечень оптических модулей. Если коммутатор включается в существующую сеть Ruijie, менеджеру желательно передать версию ПО соседних устройств и требуемые функции — это упростит проверку совместимости.

49 Порт поставляет восстановленное оборудование с проверкой перед отгрузкой. Мы фиксируем состав комплекта, состояние, гарантию, актуальную цену и срок доставки. Трансиверы и кабели можно подобрать под реальные расстояния и тип волокна. Отправка выполняется транспортной компанией или почтой в упаковке, защищающей корпус и оптические разъемы.
