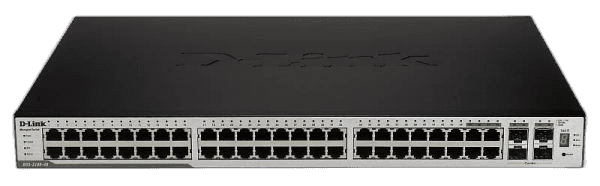

Коммутатор D-Link DGS-3100-48

D-Link DGS-3100-48 — стекируемый гигабитный коммутатор доступа

D-Link DGS-3100-48 — управляемый коммутатор Layer 2 для подключения большого числа рабочих мест, серверов, точек доступа и других сетевых узлов. Модель предоставляет до 48 активных гигабитных интерфейсов, четыре из которых можно переключить с медного RJ-45 на оптический SFP. Физическое стекирование позволяет объединить несколько устройств в управляемую группу и наращивать число портов без смены архитектуры доступа.

Передняя панель содержит 44 выделенных 10/100/1000BASE-T и четыре combo-пары. В каждой комбо-паре работает либо медный 1000BASE-T, либо соответствующий слот SFP; одновременно задействовать оба интерфейса одной пары нельзя. Поэтому запись «48 RJ-45 и 4 SFP» описывает физические разъемы, но максимальное число активных сетевых портов остается равным 48.

Оптические uplink через комбо-порты

В SFP-слоты устанавливаются совместимые трансиверы D-Link для многомодового, одномодового или WDM-соединения. Конкретная дальность определяется моделью оптики, типом волокна и бюджетом линии. Перевод комбо-порта на SFP удобен для связи с распределительным узлом или соседним зданием, не занимая дополнительный интерфейс сверх общей конфигурации.

• 44 × 10/100/1000BASE-T — постоянно доступные медные порты;
• 4 × combo 1000BASE-T/SFP — выбор среды для каждого порта;
• RS-232 console — локальное администрирование;
• PoE отсутствует — питание конечных устройств эта версия не выдает;
• резервный источник питания DPS-500 подключается отдельно.

DGS-3100-48 нельзя путать с DGS-3100-48P: вариант с индексом P поддерживает 802.3af и имеет другой блок питания, глубину корпуса и энергопотребление.

Физический стек до шести устройств

На задней панели расположены два специальных порта стекирования с разъемами HDMI. Это служебные интерфейсы D-Link, а не видеовыходы и не обычные пользовательские порты. Для соединения должен применяться подходящий стековый кабель; производитель ограничивает его длину одним метром.

В линейной топологии полоса стека достигает 10 Гбит/с. Двунаправленное кольцо дает до 20 Гбит/с и сохраняет альтернативный путь при разрыве одного соединения. В один физический стек объединяется до шести DGS-3100. Перед добавлением устройства следует согласовать версии firmware, сохранить конфигурацию и проверить назначение stack ID.

Производительность и функции уровня 2

Коммутационная матрица DGS-3100-48 рассчитана на 116 Гбит/с, скорость пересылки коротких пакетов — 86,31 млн пакетов в секунду. Таблица содержит до 8000 MAC-адресов, буфер пакетов — 1,5 МБ, максимальный jumbo frame — 10 240 байт. Эти параметры позволяют обслуживать все гигабитные порты без искусственного ограничения скорости на уровне матрицы.

Коммутатор поддерживает VLAN, 802.1Q, GVRP, 802.1D STP, 802.1w RSTP и 802.1s MSTP. Link Aggregation 802.3ad объединяет до восьми портов в группу; всего допускается до 32 групп. IGMP Snooping и MLD Snooping управляют multicast, а 802.1p, очереди приоритетов и ограничение полосы помогают разделять служебный, пользовательский и медиатрафик.

Средства защиты включают 802.1X, Port Security, DHCP Server Screening, фильтрацию BPDU, контроль штормов и списки доступа. Это функции управляемого доступа L2; полноценная IP-маршрутизация между VLAN должна выполняться внешним маршрутизатором или L3-коммутатором.

Управление и диагностика

Доступны web-интерфейс, CLI через консоль или Telnet/SSH, SNMP v1/v2c/v3, RMON, syslog, TFTP, DHCP auto-configuration и LLDP. Dual Image снижает риск неудачного обновления: в устройстве могут храниться два образа firmware. Перед включением восстановленного коммутатора в рабочую сеть необходимо сбросить чужую конфигурацию, обновить ПО до совместимого релиза и заменить учетные данные.

Корпус и питание

Коммутатор занимает 1U стандартной 19-дюймовой стойки. Размеры — 440 × 310 × 44 мм, масса около 5,5 кг. Встроенный универсальный блок принимает 100–240 В AC, 50–60 Гц. В фирменном datasheet для DGS-3100-48 указано максимальное потребление 102,6 Вт; показатели других аппаратных ревизий могут отличаться, поэтому версию шасси желательно сверить по наклейке.

Охлаждение активное. При монтаже нужно оставить пространство для воздушного потока, не перекрывать вентиляционные отверстия и учитывать глубину силовых и стековых кабелей. Опциональный DPS-500 обеспечивает резервирование питания, но не входит в базовый комплект.

Что проверяем перед отгрузкой

• PID DGS-3100-48, аппаратную ревизию и firmware;
• работу 44 медных и четырех комбо-пар RJ-45/SFP;
• оба стековых порта, консоль и распознавание тестового SFP;
• вентиляторы, внутренний БП, журнал ошибок и сохранение настроек;
• крепления, силовой и стековые кабели в согласованном комплекте.

Купить D-Link DGS-3100-48 можно для расширения существующего стека или построения гигабитного уровня доступа без PoE. Уточним версию ПО, оптические uplink и комплект монтажа. На проверенную позицию предоставляется гарантия; доставка выполняется транспортной компанией или почтой.
