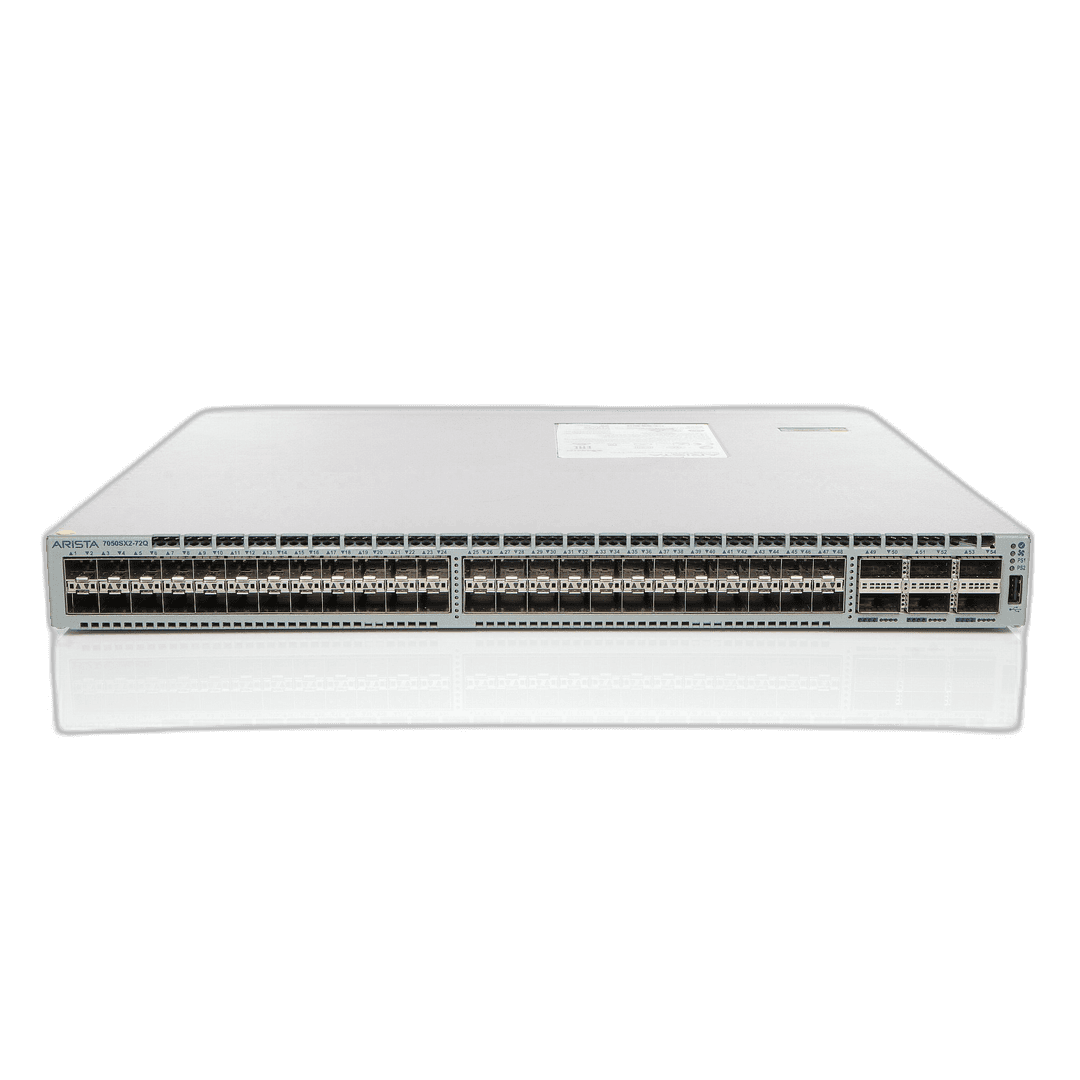

Коммутатор Arista DCS-7050SX2-72Q-F, 48 SFP+ и 6 QSFP+

Arista DCS-7050SX2-72Q-F для плотного подключения серверов 10GbE

Arista DCS-7050SX2-72Q-F — коммутатор центра обработки данных в компактном корпусе 1U. Его основная конфигурация включает 48 портов SFP+ для линий 1/10GbE и шесть портов QSFP+ 40GbE. Такая компоновка подходит для уровня доступа в стойке, высокоплотного подключения серверов и построения leaf-уровня сети, где от устройства требуются неблокирующая коммутация и несколько скоростных соединений с вышестоящими узлами.

Обозначение «72Q» не означает наличие 72 отдельных разъёмов на передней панели. Физически их 54: 48 SFP+ и 6 QSFP+. Каждый QSFP+ допускает разбиение на четыре канала 10GbE при использовании совместимого breakout-кабеля, поэтому максимальная конфигурация достигает 72 интерфейсов 10GbE. Это различие важно учитывать при проектировании кабельной схемы и расчёте количества трансиверов.

Интерфейсы и варианты подключения

• 48 × SFP+: серверные и сетевые соединения 1 или 10 Гбит/с с подходящей оптикой либо DAC/AOC-кабелями.
• 6 × QSFP+: линии 40GbE или до 24 дополнительных каналов 10GbE в режиме 4×10G breakout.
• Суммарная ёмкость: до 72 портов 10GbE при разбиении всех QSFP+.
• Исполнение: фиксированный коммутатор 1U с резервируемыми блоками питания и сменными вентиляторами.

QSFP+ можно оставить в режиме 40GbE для соединения leaf–spine или использовать как группы портов 10GbE. Благодаря этому одна и та же модель подходит для двух распространённых сценариев: 48 серверных линий с шестью uplink 40G либо для более плотной 10-гигабитной коммутации. Совместимость breakout-режима, кабелей и оптических модулей необходимо сверять с версией Arista EOS и матрицей поддерживаемой оптики.

Что означает суффикс -F

В парт-номере DCS-7050SX2-72Q-F буква F обозначает направление воздушного потока front-to-rear. Для этой карточки оно является частью точной аппаратной конфигурации, а не опцией, которую можно изменить только настройкой ПО. Вентиляторы и блоки питания должны иметь согласованное направление airflow. Версия -R рассчитана на противоположную схему охлаждения и рассматривается как отдельная товарная позиция.

Перед установкой следует определить холодный и горячий коридоры в стойке и сопоставить их с направлением потока выбранного коммутатора. Смешивание вентиляторов или блоков питания разных типов может вызвать предупреждения системы и нарушить расчёт охлаждения. При заказе мы можем проверить маркировку всех FRU-компонентов и зафиксировать исполнение в комплекте поставки.

Применение в действующем ЦОД

7050SX2-72Q-F рационально использовать при расширении существующего парка Arista 7050X2, замене неисправного узла, формировании резерва или подключении оборудования, которому достаточно 10/40GbE. Единая операционная система Arista EOS упрощает перенос знакомой конфигурации и эксплуатационных процедур, однако перед заменой нужно проверить поддерживаемую версию образа, набор функций и конфигурацию MLAG или маршрутизации.

Модель снята с продажи производителем, а объявленный жизненный цикл аппаратной и программной поддержки завершён. Для новой сети без ограничений по совместимости имеет смысл параллельно оценить более современную платформу. Но для инфраструктуры, где уже используются 7050SX2, точное совпадение портов, airflow и поведения EOS может быть важнее перехода на другую серию. В таком случае проверенный восстановленный экземпляр помогает продлить работу системы без внеплановой переделки топологии.

Что проверить перед заказом

1. Полный парт-номер DCS-7050SX2-72Q-F и направление front-to-rear.
2. Наличие двух согласованных блоков питания, вентиляторов и стоечных креплений.
3. Работу всех SFP+ и QSFP+ портов, состояние разъёмов и отсутствие аппаратных тревог.
4. Версию EOS и совместимость необходимых функций с конфигурацией заказчика.
5. Поддержку выбранных трансиверов, DAC/AOC и схемы QSFP+ breakout.
6. Условия гарантии и состав комплекта, особенно при покупке оборудования после завершения его жизненного цикла.

Если устройство приобретается на замену, полезно передать конфигурацию прежнего коммутатора, список оптики и сведения о соседних узлах. Это позволит заранее выявить различия в программной версии, лицензировании и разбиении портов. Для новой установки достаточно указать количество линий 10G и 40G, длины соединений и требуемый тип среды.

Купить Arista DCS-7050SX2-72Q-F

Цена Arista DCS-7050SX2-72Q-F зависит от состояния, комплектации блоками питания и вентиляторами, наличия креплений и результатов диагностики. В 49port можно запросить один коммутатор для оперативной замены либо партию для расширения стоек. Менеджер уточнит доступность, срок поставки и гарантию, а также поможет подобрать совместимые кабели и трансиверы.

В заявке укажите требуемое количество, направление airflow, планируемую схему 10/40GbE и необходимость breakout. Перед отгрузкой согласуем точный состав и проверим соответствие маркировки. Доставка выполняется транспортной компанией или почтой; срок для заказных позиций может составлять несколько недель и подтверждается до оплаты.
