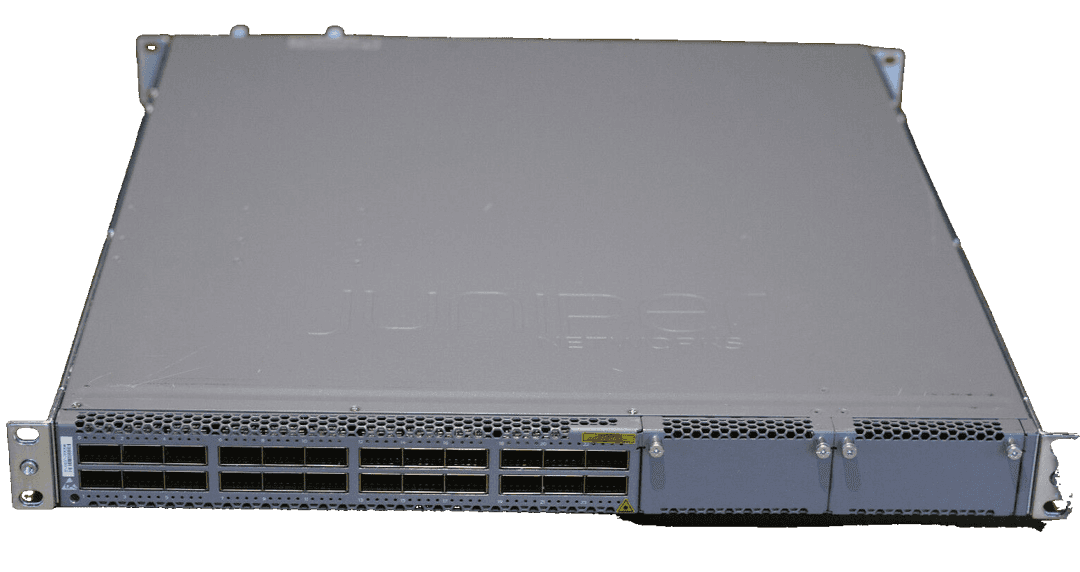

Коммутатор Juniper QFX5100-24Q-AA-AFO, 24 порта QSFP+

Juniper QFX5100-24Q-AA-AFO с платформой Application Acceleration

Juniper QFX5100-24Q-AA-AFO — высокоплотный коммутатор 1U с 24 портами QSFP+ и усиленной вычислительной подсистемой для запуска сетевых приложений. В отличие от обычного QFX5100-24Q, версия AA оснащена четырёхъядерным процессором Intel 2,5 ГГц, 32 ГБ оперативной памяти и SSD 128 ГБ. Она может работать как производительный 40GbE leaf/spine-коммутатор либо как основа для программируемого ускорения потоков.

Суффикс AFO означает front-to-back airflow: воздух поступает со стороны встроенных портов и выходит со стороны блоков питания. Комплект включает резервные вентиляторы и два AC PSU соответствующего направления. Модификацию AFO нельзя без проверки заменять внешне похожей AFI, потому что у неё охлаждение направлено от блоков питания к портовой панели.

Порты и варианты расширения

• 24 × 40GbE QSFP+: базовая конфигурация шасси;
• до 32 × 40GbE: с двумя модулями QFX-EM-4Q;
• до 96/104 × 10GbE: при channelization QSFP+ через breakout;
• 2,56 Тбит/с и 1,44 Bpps: коммутация на полной скорости в максимальной конфигурации;
• задержка от 550 нс: для режима 40GbE—40GbE.

Каждый QSFP+ может работать как один интерфейс 40 Гбит/с или как четыре линии 10 Гбит/с. Для breakout используются совместимые DAC-сборки либо оптика и разветвители. Базовые порты не являются 25/100GbE QSFP28: требование 100GbE означает выбор другой аппаратной платформы.

Что даёт индекс AA

Application Acceleration — не просто маркетинговое название стандартного QFX5100. Усиленный CPU и отдельное хранилище позволяют запускать гостевые виртуальные машины и пользовательские приложения рядом с плоскостью управления. Junos работает в виртуализированной среде, а выделенные ресурсы остаются доступными для прикладной обработки и автоматизации.

Для аппаратного ускорения предусмотрен опциональный QFX-PFA-4Q. Модуль содержит FPGA Altera Stratix V с производительностью 320 Гбит/с, четыре внешних QSFP+ и высокоскоростную связь с Packet Forwarding Engine. Его можно программировать под специализированную обработку пакетов, однако готовое прикладное решение не поставляется автоматически: требуется собственная разработка или профильный партнёр.

Два слота расширения используются по-разному. Если нужны 32 обычных 40GbE-порта, ставятся два QFX-EM-4Q. Если проекту нужен PFA, один слот занимает QFX-PFA-4Q, и его четыре разъёма относятся к ускорительной подсистеме. Поэтому перед заказом важно зафиксировать назначение слотов, а не просто суммировать количество QSFP+.

Junos OS и применение в ЦОД

QFX5100-24Q-AA поддерживает L2/L3-коммутацию, MPLS, BGP, OSPF, ECMP, VXLAN, MC-LAG и FCoE transit. Гибкая таблица пересылки позволяет перераспределять ресурсы между MAC, host и LPM-записями. В чистом L2-сценарии платформа поддерживает до 288 тысяч MAC-адресов, а в профильных L3-режимах — крупные таблицы узлов или маршрутов.

Модель подходит для leaf/spine fabric, 40GbE-агрегации, приложений с чувствительностью к задержке и проектов, где обработку потоков хотят приблизить к сетевому оборудованию. Для обычной коммутации без виртуальных машин и FPGA стандартный QFX5100-24Q может оказаться проще, поэтому наличие индекса AA должно соответствовать реальной задаче.

Охлаждение и питание AFO

В AFO-комплекте применяются вентиляторы QFX5100-FAN-AFO и AC-блоки JPSU-650W-AC-AFO. Все FRU должны иметь одинаковое направление. Смешивание AFO и AFI создаёт встречные потоки и ухудшает охлаждение. Перед поставкой проверяются маркировка вентиляторов, оба PSU и фотография задней панели.

Для шасси QFX5100-24Q-AA Juniper указывает потребление около 175 Вт; модуль QFX-PFA-4Q добавляет до 120 Вт. При проектировании питания учитывают фактический состав расширений, трансиверы и режим резервирования. Оба PSU желательно подключать к независимым линиям.

Проверка и совместимость

Мы проверяем загрузку Junos, базовые QSFP+, слоты расширения, память, SSD, вентиляторы и два источника питания. Отдельно фиксируются наличие QFX-PFA-4Q или QFX-EM-4Q, версия ПО, лицензии, крепления и кабели. Если требуется FPGA-ускорение, необходимо заранее описать приложение и подтвердить доступность инструментов разработки.

Для замены действующего узла сообщите полный PID, релиз Junos, используемые модули и направление airflow. Это исключает подмену AA обычным QFX5100-24Q и помогает сохранить совместимость с оптикой и конфигурацией.

Купить Juniper QFX5100-24Q-AA-AFO

Цена зависит от состояния, состава PSU и вентиляторов, модулей расширения, лицензий и наличия FPGA-ускорителя. На согласованное восстановленное оборудование предоставляется гарантия. Все компоненты указываются в предложении до оплаты.

Доставка выполняется транспортной компанией или почтой по России. Складской экземпляр отправляется после диагностики; поиск PFA, расширений или редкой оптики может занять несколько недель.
