Коммутатор Juniper QFX5100-24Q-3AFI, 24 порта

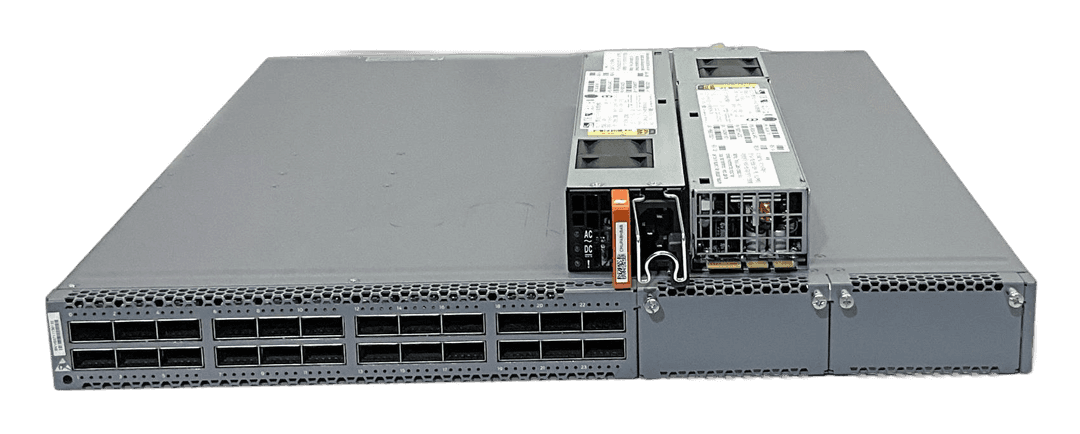

Коммутатор Juniper QFX5100-24Q-3AFI с воздушным потоком AIR IN

Juniper QFX5100-24Q-3AFI — высокоплотный коммутатор 40GbE для уровня агрегации, leaf или spine в сети дата-центра. Базовая конфигурация включает 24 порта QSFP+, два слота расширения и три интерфейса управления. Суффикс 3AFI фиксирует сразу две особенности исполнения: расширенный набор management-портов и охлаждение Air In, при котором воздух поступает через задние сменные модули и выходит через портовую панель.

Эту модификацию нельзя объединять с QFX5100-24Q-3AFO. Спереди устройства выглядят одинаково, однако вентиляторы и блоки питания рассчитаны на противоположное направление потока. Ошибка при выборе проявляется уже после монтажа: оборудование начинает забирать нагретый воздух из горячего коридора либо формирует встречный поток с соседними устройствами.

Портовая конфигурация и производительность

Двадцать четыре штатных QSFP+ подходят для соединений 40GbE, а поддерживаемые breakout-схемы позволяют использовать линии 10GbE при наличии совместимых кабелей и оптики. С установленными модулями расширения платформа может предоставить до 32 портов 40GbE. Коммутационная ёмкость QFX5100-24Q достигает 2,56 Тбит/с, производительность обработки — до 1,44 млрд пакетов в секунду.

Такая компоновка востребована при объединении нескольких стоек, подключении leaf-коммутаторов к spine-уровню, построении фабрики Virtual Chassis Fabric и агрегации кластерных узлов. До заказа стоит составить портовую карту: указать цельные QSFP+ соединения, breakout-линии, резервные магистрали и интерфейсы для межкоммутаторных связей.

• Основные порты: 24 × 40GbE QSFP+;
• Расширение: два слота, до 32 × 40GbE в поддерживаемой конфигурации;
• Управление: исполнение с тремя management-портами;
• Форм-фактор: фиксированный коммутатор 1U;
• Сетевая ОС: Junos OS;
• PoE: не поддерживается.

Как работает охлаждение 3AFI

Вариант AFI расшифровывается как Air In. Холодный воздух забирается со стороны FRU — блоков питания и вентиляторных модулей — после чего проходит через шасси и выходит через сторону сетевых портов. В терминологии Juniper это направление также называется back-to-front или FRU-to-port.

Все установленные вентиляторы и оба источника питания должны иметь исполнение AFI. Смешивать компоненты AIR IN и AIR OUT нельзя: локальные встречные потоки ухудшают охлаждение и могут вызвать температурные предупреждения. Для подтверждения комплектации перед отгрузкой проверяется маркировка каждого FRU, а по запросу предоставляется фотография задней панели конкретного устройства.

Что проверить перед установкой

Помимо направления воздуха необходимо согласовать тип питания, количество PSU, наличие направляющих и состав модулей расширения. Для оптической части учитываются скорость, дальность, тип волокна и совместимость трансиверов с Junos. Если планируется breakout, заранее определяется распиновка и длина DAC, AOC либо оптической сборки.

При замене действующего узла полезно сообщить версию Junos, используемые протоколы, схему Virtual Chassis или VCF и перечень задействованных интерфейсов. Это позволит проверить проектную совместимость, а не только совпадение разъёмов. Кабельные организаторы в стойке не должны перекрывать область выброса воздуха у портовой панели.

Купить Juniper QFX5100-24Q-3AFI

49 Порт поставляет восстановленное сетевое оборудование для корпоративных сетей и дата-центров. Перед отправкой проверяются загрузка, интерфейсы, вентиляторы, блоки питания и отсутствие аварийной индикации. Состояние, гарантия и точный комплект фиксируются в коммерческом предложении.

Чтобы узнать цену QFX5100-24Q-3AFI, укажите количество, требуемое состояние, состав питания, модули расширения и город доставки. Позиция поставляется под запрос; срок зависит от наличия конкретной AFI-комплектации и может составлять несколько недель. Доставка выполняется транспортной компанией или почтой.
