Коммутатор Juniper QFX3500-48S4Q-E, 48 SFP+ и 4 QSFP+

Juniper QFX3500-48S4Q-E для серверного доступа 10/40GbE

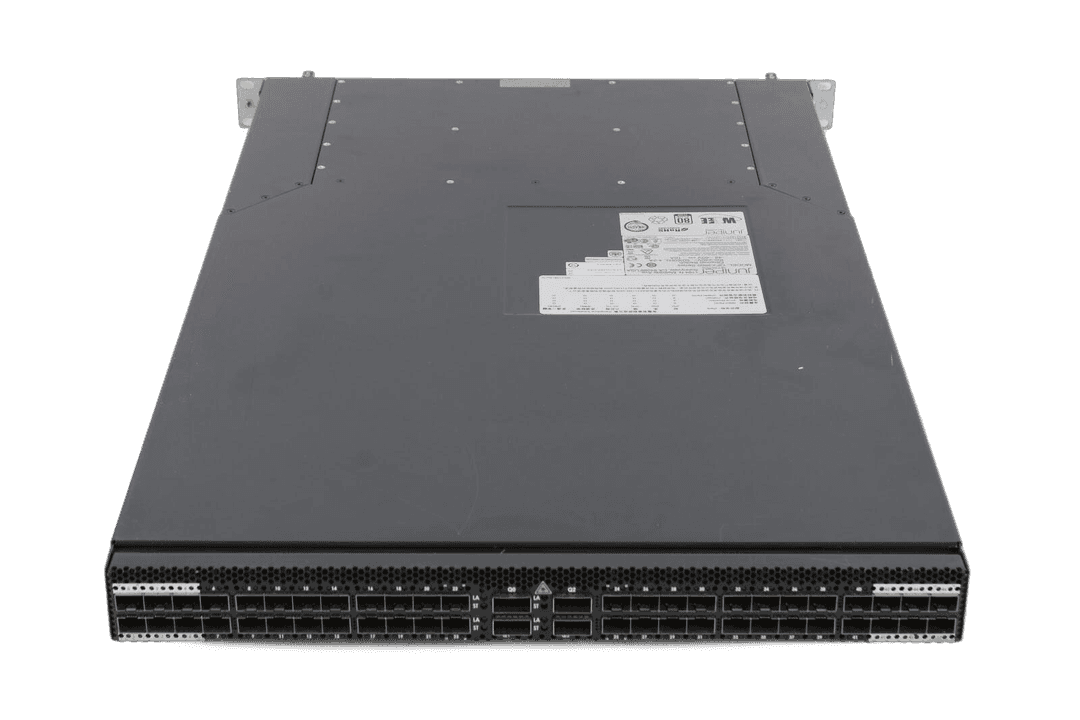

Juniper QFX3500-48S4Q-E — коммутатор 1U с 48 портами SFP/SFP+ и четырьмя uplink-портами QSFP+. Он создавался для высокоплотного подключения серверов по 1/10GbE и агрегации трафика через 40GbE. Модель работает под управлением Junos OS и может использоваться как отдельный Top-of-Rack коммутатор, участник Virtual Chassis либо узел старой QFabric-инфраструктуры.

Суффикс E относится к программному варианту Enhanced Layer 2 и не обозначает направление охлаждения. Airflow, тип блоков питания и состав вентиляторов нужно проверять по полному аппаратному артикулу и маркировке конкретного устройства.

Порты и схема подключения

• 48 × SFP/SFP+: линии 1GbE или 10GbE с совместимой оптикой и DAC;
• 4 × QSFP+: четыре нативных интерфейса 40GbE;
• breakout: каждый QSFP+ можно перевести в четыре линии 10GbE;
• до 64 × 10GbE: суммарная логическая плотность при полном breakout;
• форм-фактор 1U: установка в стандартную 19-дюймовую стойку.

Порты QSFP+ можно использовать как uplink, сетевые интерфейсы или Virtual Chassis Ports. При переключении типа 40GbE-порта Junos перезапускает Packet Forwarding Engine, поэтому изменение режима планируют в окно обслуживания. Для breakout применяются совместимые QSFP+—4×SFP+ кабели или оптические сборки.

Где QFX3500 остаётся практичным

Платформа подходит для расширения действующей сети, где QFX3500 уже установлен и требуется совместимый резерв, замена или дополнительный leaf. Она также полезна для стойки с 10GbE-серверами, если проект не требует современных 25/100GbE-интерфейсов. При новой архитектуре модель следует сравнить с более поздними QFX5100/QFX5110/QFX5120, поскольку жизненный цикл QFX3500 завершён.

Использование восстановленного QFX3500 оправдано, когда важны совместимость конфигурации, знакомый Junos и стоимость замены. Для проекта с длительной официальной поддержкой и регулярными обновлениями программного обеспечения разумнее заранее оценить актуальную платформу.

Enhanced Layer 2 и лицензирование

Вариант E ориентирован на расширенные функции L2. Он поддерживает VLAN, LACP, Spanning Tree, LLDP, фильтрацию, QoS и другие механизмы коммутации дата-центра. Дополнительные L3-возможности, включая отдельные протоколы маршрутизации, VXLAN или MPLS, могли требовать лицензию QFX-JSL-EDGE-ADV1 и подходящую версию Junos.

Наличие старой лицензии нельзя подтверждать только окончанием названия. Перед поставкой проверяются установленные license keys, версия Junos и вывод соответствующих команд. Если устройство должно работать в L3 fabric, заказчику следует перечислить BGP, OSPF, IS-IS, MPLS и другие обязательные функции.

Virtual Chassis и QFabric

QFX3500 поддерживает Virtual Chassis с использованием QSFP+ или SFP+ в роли VCP. В совместимых конфигурациях устройства объединяются в логический коммутатор с общей плоскостью управления. Juniper также допускает смешанные Virtual Chassis с QFX3600 и QFX5100, но рекомендуемая роль управляющих участников и поддержка конкретного состава зависят от Junos.

Модель исторически применялась как Node device в QFabric. Покупка для такой системы требует точного совпадения программного режима, версии ПО и роли узла. Обычная standalone-конфигурация и QFabric-конфигурация не должны считаться взаимозаменяемыми без подготовки.

Питание, охлаждение и эксплуатация

Шасси использует сменные резервируемые блоки питания и вентиляторы. Существуют варианты airflow от портов к FRU и от FRU к портам. Все установленные компоненты должны работать в одном направлении; смешивание вентиляторов и PSU разных типов ухудшает охлаждение.

Перед заказом мы сверяем маркировку airflow, число и тип PSU, состояние вентиляторов, наличие креплений и кабелей. Для стойки с горячим и холодным коридором полезно указать, с какой стороны размещены порты и воздухозабор соседнего оборудования.

Оптика и совместимость

SFP/SFP+ выбираются по скорости, длине волны, дальности, типу волокна и поддержке в установленной версии Junos. QSFP+ для 40GbE также различаются по разъёму и оптической схеме. DAC и AOC проверяются по длине и совместимости устройства на обоих концах.

Если QFX3500 покупается на замену, желательно предоставить список текущих трансиверов и конфигурацию портов. Это позволяет сохранить нумерацию интерфейсов, режимы breakout и схему Virtual Chassis без лишней переделки кабельного хозяйства.

Проверка перед поставкой

Мы проверяем загрузку Junos, SFP+ и QSFP+ интерфейсы, память, flash, вентиляторы, блоки питания и системные сообщения. Фиксируются аппаратный PID, airflow, версия ПО и лицензии. По запросу предоставляются фотографии конкретного экземпляра и результаты диагностики.

Купить Juniper QFX3500-48S4Q-E

Цена зависит от состояния, airflow, числа PSU, комплекта креплений, программной версии и лицензий. На согласованное восстановленное оборудование предоставляется гарантия. Доставка выполняется транспортной компанией или почтой по России; подбор оптики и ЗИП может занять несколько недель.
