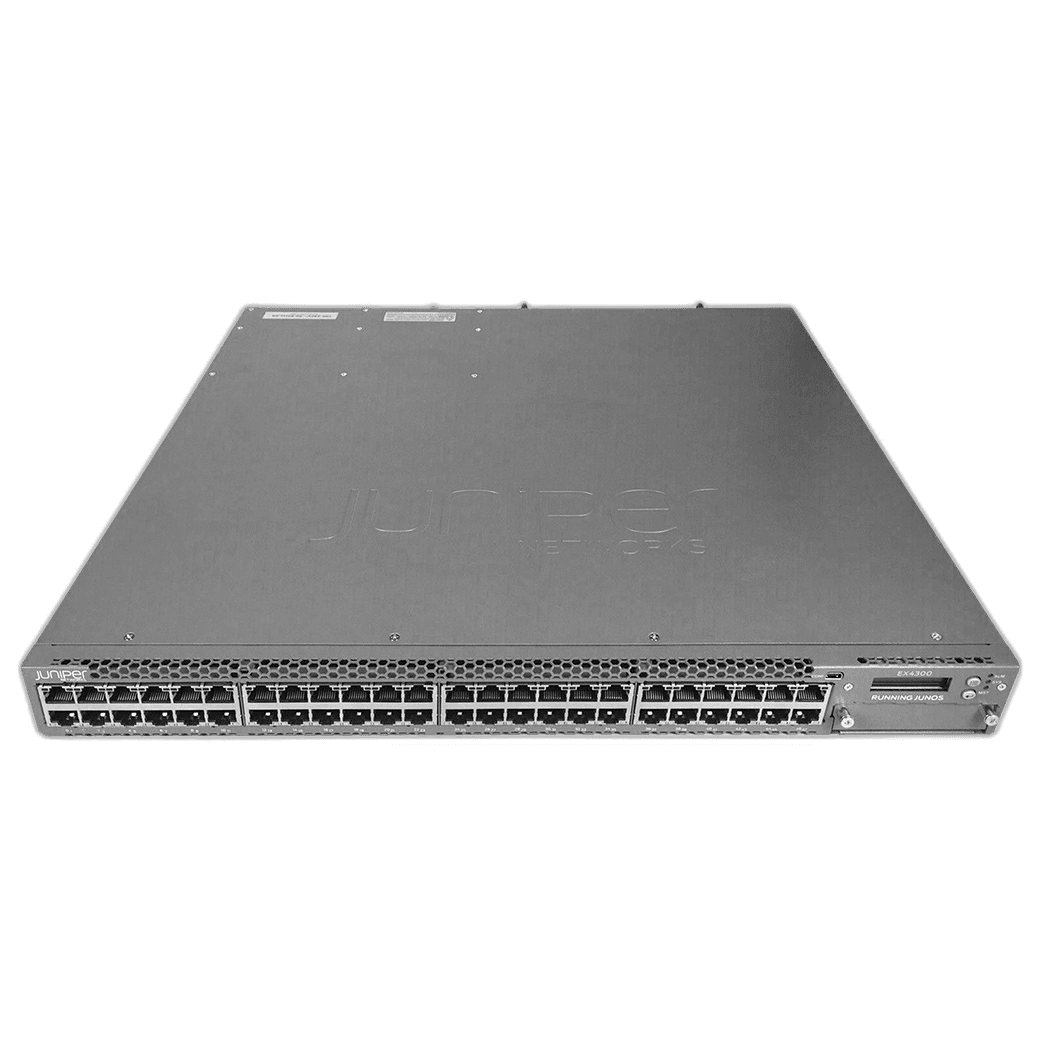

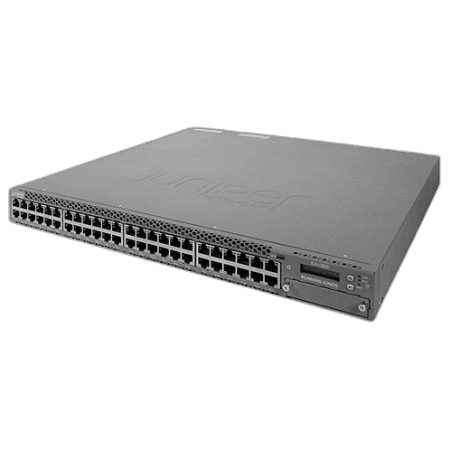

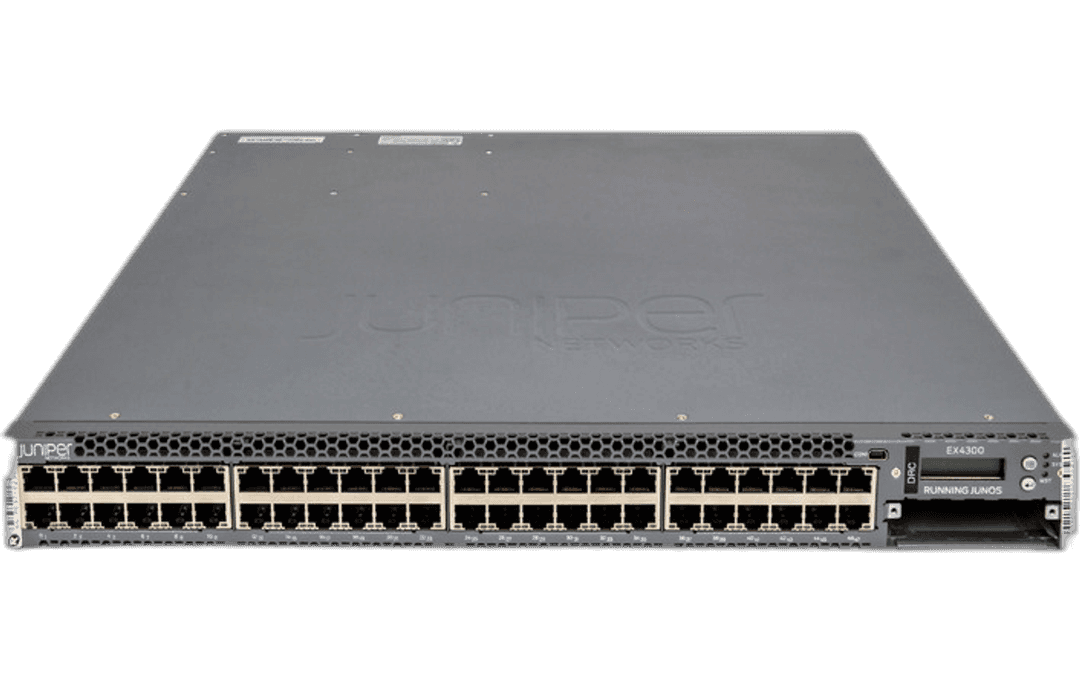

Коммутатор Juniper EX4300-48T, 48 портов

Juniper EX4300-48T для гигабитного доступа и Virtual Chassis

Juniper EX4300-48T — 48-портовый коммутатор доступа без PoE, работающий под управлением Junos OS. Он рассчитан на корпоративные рабочие места, серверные интерфейсы, терминалы и другое оборудование с подключением 10/100/1000BASE-T. Четыре встроенных QSFP+ и сменный фронтальный uplink-модуль позволяют связать несколько коммутаторов в Virtual Chassis либо вывести высокоскоростные каналы к уровню агрегации.

Стандартный артикул EX4300-48T комплектуется AC-блоком питания 350 Вт и имеет воздушный поток AFO, то есть от лицевой панели к задней стороне. Версии EX4300-48T-AFI, EX4300-48T-DC и EX4300-48T-DC-AFI отличаются направлением охлаждения и типом питания и должны оставаться отдельными поставочными вариантами. Для конкретной карточки нельзя подставлять их характеристики без проверки полного парт-номера.

Интерфейсы EX4300-48T

Основу составляют 48 медных гигабитных портов без подачи питания. На задней панели находятся четыре QSFP+ 40GbE, изначально предназначенные для Virtual Chassis. На 1GbE-моделях их также можно использовать как Ethernet uplink. Для связи соседних устройств применяются стандартные 40G DAC, а для разнесенного стека — совместимая QSFP+ оптика.

Фронтальный слот принимает модуль EX-UM-4X4SFP с четырьмя интерфейсами SFP/SFP+ 1/10GbE. Модуль допускает установку без отключения коммутатора, но не входит в базовую поставку. Поэтому перед заказом следует решить, будут ли четыре QSFP+ заняты стеком и нужны ли отдельные 10G uplink для магистрали.

• 48 × 10/100/1000BASE-T RJ-45 без PoE;
• 4 × QSFP+ 40GbE для Virtual Chassis или uplink;
• опционально 4 × SFP/SFP+ 1/10GbE через EX-UM-4X4SFP;
• двунаправленная коммутационная емкость до 496 Гбит/с;
• производительность L2/L3 до 369 млн пакетов в секунду;
• 64 000 MAC-адресов и jumbo frame до 9216 байт.

Virtual Chassis и эксплуатация как одного устройства

Virtual Chassis объединяет до десяти EX4300 и совместимых моделей в единую логическую систему. Четыре 40G-порта формируют виртуальную магистраль до 320 Гбит/с. Участники используют общую конфигурацию и единый адрес управления, а два устройства могут выполнять роли primary и backup Routing Engine с graceful switchover.

Стек можно собрать кольцом, цепочкой или более связной топологией; для коротких расстояний подходят DAC, для линий между этажами и зданиями — QSFP+ оптика. Гигабитные медные порты нельзя назначить Virtual Chassis ports. При добавлении восстановленного участника требуется сверить версию Junos OS, режим VCP, приоритет Routing Engine и совместимость трансиверов.

EX4300 также может использоваться как leaf в Virtual Chassis Fabric вместе с QFX5100, однако такая архитектура имеет отдельные требования к составу и версии программного обеспечения. Наличие четырех QSFP+ само по себе не гарантирует готовность к любой VCF-конфигурации.

Junos OS, маршрутизация и защита портов

Коммутатор поддерживает VLAN, LACP, Spanning Tree, redundant trunk groups, cross-member link aggregation, QoS с 12 очередями на порт, sFlow и механизмы контроля доступа. DHCP snooping, Dynamic ARP Inspection, IP Source Guard и ограничение MAC помогают защищать уровень доступа. Аппаратный MACsec доступен при соответствующей лицензии.

Функции L3 включают IPv4 и IPv6, а расширенная динамическая маршрутизация OSPF и BGP требует Enhanced Feature License EX4300-48-EFL. Для более широкого набора возможностей применялась Advanced Feature License. При покупке важно сверять лицензии на самом устройстве, а не считать их частью любого EX4300-48T.

Питание, охлаждение и размеры

Шасси поддерживает два внутренних горячезаменяемых блока питания с распределением нагрузки и резервированием. Для стандартной версии используется AC AFO 350 Вт; полностью загруженному коммутатору достаточно одного БП, второй устанавливается для отказоустойчивости. Вентиляторы также заменяемые и должны иметь то же направление воздушного потока, что и источники питания.

Корпус занимает 1U. Размер базового устройства составляет около 441 × 43,7 × 416 мм, с установленным БП глубина увеличивается до 444,7 мм, а с фронтальным uplink-модулем — до 457,3 мм. Для управления предусмотрены отдельный RJ-45 management, USB, консольные RJ-45 и USB.

Покупка Juniper EX4300-48T

В 49 Порт можно купить Juniper EX4300-48T в состоянии REF / восстановленное продавцом для корпоративного доступа, расширения Virtual Chassis или резерва. Перед отгрузкой проверяются Junos OS, медные и QSFP+ порты, управление, вентиляторы и БП. В комплекте отдельно фиксируются EX-UM-4X4SFP, трансиверы, DAC, второй источник питания и крепления.

Цена EX4300-48T зависит от uplink-модуля, числа БП, лицензий и стековых кабелей. В заявке укажите направление airflow, схему Virtual Chassis и требуемые скорости uplink. Доставка выполняется транспортной компанией или почтой; заказные позиции могут поставляться несколько недель.
