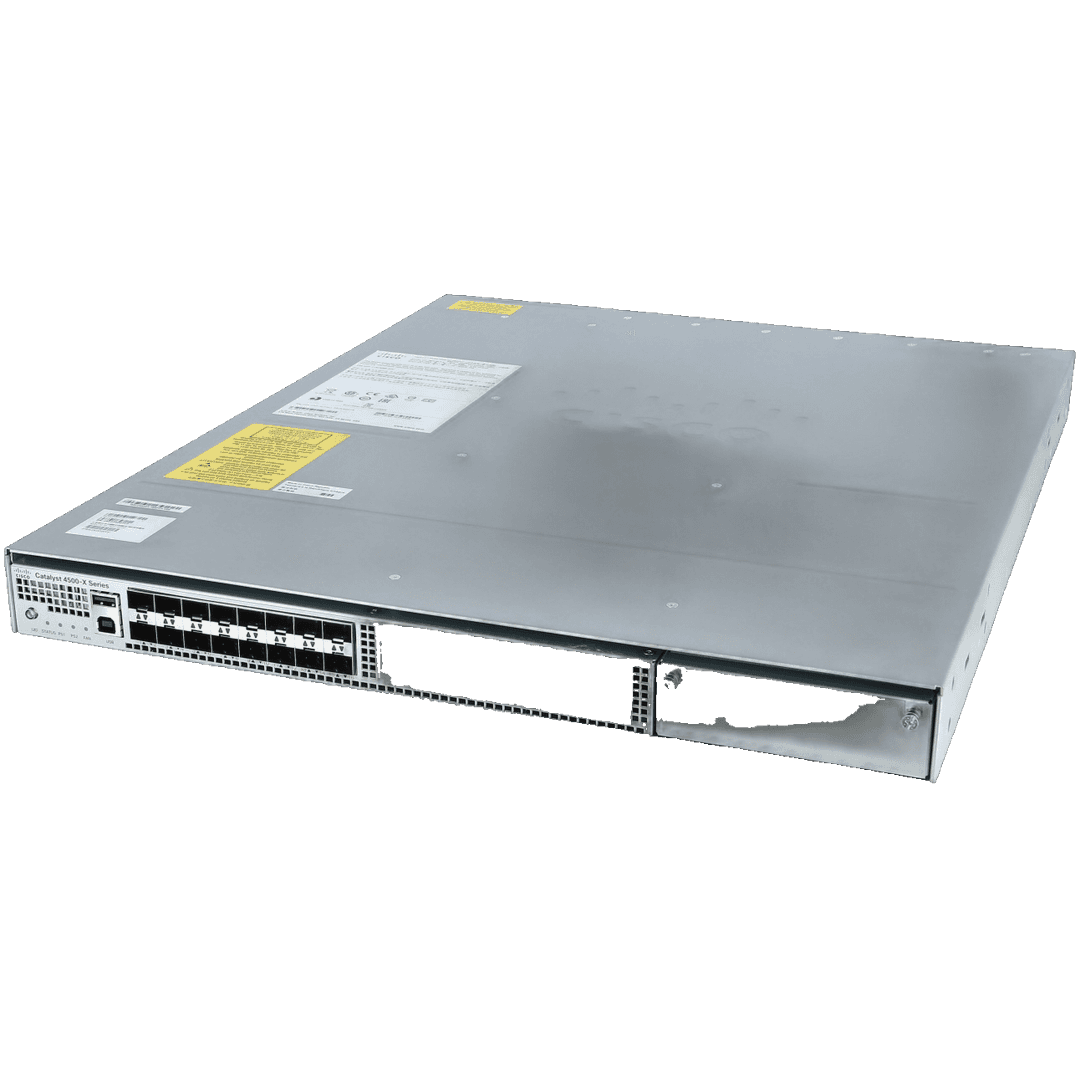

Коммутатор Cisco WS-C4500X-F-16SFP+

Cisco WS-C4500X-F-16SFP+ для оптической агрегации 10 Гбит/с

Cisco WS-C4500X-F-16SFP+ — фиксированный коммутатор агрегации Catalyst 4500-X с шестнадцатью универсальными слотами SFP/SFP+. Каждый из них может работать на скорости 1 или 10 Гбит/с с совместимым трансивером или кабелем. Дополнительный модуль C4KX-NM-8SFP+ увеличивает плотность до 24 оптических портов без перехода на модульное шасси. Модель подходит для агрегации коммутаторов доступа, подключения серверных сегментов и построения высокоскоростного уровня распределения.

Буква F в PID имеет практическое значение: WS-C4500X-F-16SFP+ использует обратное направление охлаждения — back-to-front, от стороны блоков питания к панели портов. Для него нужны вентиляторы и PSU с тем же направлением воздушного потока. Установка компонентов противоположного исполнения нарушает тепловую схему стойки, поэтому airflow необходимо сверять по точному part number, а не только по внешнему виду.

В 49 Порт можно купить Cisco WS-C4500X-F-16SFP+ в восстановленном состоянии с проверкой всех SFP/SFP+ позиций, управления, вентиляторов и блоков питания. Базовый Cisco PID поставлялся без PSU, поэтому цена зависит от числа и типа источников питания, наличия uplink-модуля, оптики, креплений и лицензии. Комплектация фиксируется до оплаты.

Порты и производительность Catalyst 4500-X

• 16 фиксированных портов 1/10GE SFP/SFP+;
• опционально ещё 8 портов через модуль C4KX-NM-8SFP+;
• до 800 Гбит/с системной пропускной способности;
• до 250 млн пакетов в секунду для IPv4-маршрутизации;
• отдельный 10/100/1000BASE-T management-порт;
• USB Type A для накопителя и загрузки, поддерживается объём до 4 ГБ.

Слоты принимают как гигабитные SFP, так и десятигигабитные SFP+. Это позволяет постепенно переводить агрегируемые линии с 1GE на 10GE, сохраняя единое устройство. Поддержка конкретных трансиверов, DAC и версий аппаратного исполнения проверяется по матрице Cisco для установленного Cisco IOS XE. Медные RJ-45 порты доступа и PoE в шасси не предусмотрены: это оптический коммутатор уровня агрегации, а не питание конечных устройств.

Резервирование и Virtual Switching System

Catalyst 4500-X может работать как самостоятельный узел, но одной из ключевых возможностей серии является Virtual Switching System. Два совместимых коммутатора объединяются в логическую систему, что упрощает управление и позволяет строить многокорпусные EtherChannel без обычной петли второго уровня. Для такого проекта необходимо сверить версии ПО, лицензии, схему VSS-соединений и одинаковость рабочих параметров обоих устройств.

В одном корпусе предусмотрены два отсека для горячезаменяемых блоков питания. Поддерживаются AC и DC PSU, включая сочетание одного AC и одного DC источника. Пять сменных вентиляторов обеспечивают охлаждение; отказ одного fan-модуля не должен снижать производительность системы, но неисправный элемент требуется заменить. Все установленные вентиляторы и PSU должны соответствовать варианту back-to-front.

Питание, охлаждение и монтаж

Номинальное потребление системы составляет около 330 Вт, максимальное — 400 Вт. Совместимые источники имеют максимальную мощность 750 Вт и заказываются отдельно. Для рассматриваемого airflow используются компоненты с индексом F, включая C4KX-PWR-750AC-F или соответствующий DC-вариант и вентиляторы C4KX-FAN-F. Маркировку каждого FRU нужно проверить до установки.

Шасси занимает 1U и имеет размеры приблизительно 44 × 438 × 533 мм. Масса корпуса с пятью вентиляторами, но без PSU и модуля расширения — 8,62 кг; с двумя блоками питания — около 10,43 кг. Глубину 533 мм и выход горячего воздуха на сторону портов следует учесть при размещении в стойке. На стороне забора воздуха оставляют свободное пространство, кабели не должны перекрывать вентиляционные зоны.

Что согласовать перед заказом

• нужно 16 или 24 интерфейса и требуется ли C4KX-NM-8SFP+;
• скорости, тип волокна, дальности и точные модели SFP/SFP+;
• один или два PSU, AC либо DC, обязательно с индексом airflow F;
• состав и состояние пяти вентиляторных модулей;
• версию Cisco IOS XE, лицензионный уровень и требования к VSS;
• наличие креплений, консольного кабеля, заглушек и гарантии.

Сообщите менеджеру схему агрегации, число линий 1GE и 10GE, типы оптики и требования к резервированию. Мы проверим совместимость, соберём спецификацию WS-C4500X-F-16SFP+, согласуем комплект и проведём проверку перед отгрузкой. Доставка выполняется транспортной компанией или почтой; заказные компоненты могут поставляться несколько недель.
