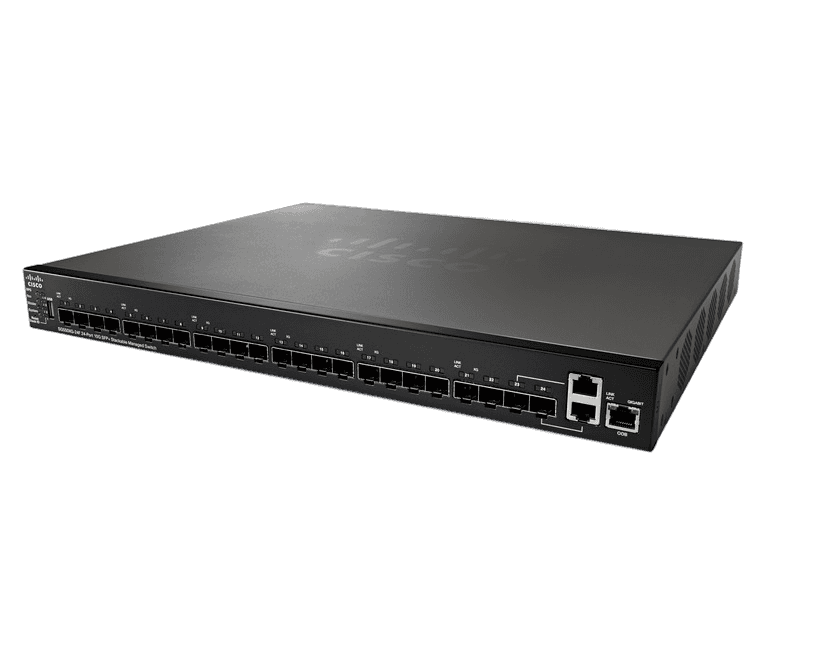

Коммутатор Cisco SG550XG-24F-K9, 22 SFP+ и 2 combo

Cisco SG550XG-24F-K9: 24 управляемых интерфейса 10GbE

Cisco SG550XG-24F-K9 — стековый L3-коммутатор для оптической агрегации, серверной сети и ядра предприятия среднего масштаба. Он предоставляет до 24 одновременно работающих интерфейсов 10 Gigabit Ethernet и подходит для подключения серверов, систем хранения, коммутаторов доступа и быстрых межэтажных линий. Формат управления Cisco Small Business рассчитан на организации, которым нужны развитые сетевые функции без сложности платформ уровня крупного ЦОД.

Портовая схема состоит из 22 выделенных SFP+ и двух combo-пар. В каждой combo-паре доступен оптический SFP+ и медный 10GBASE-T, но использовать оба разъёма одной пары одновременно нельзя. Таким образом, на панели физически видно 24 SFP+ и два RJ-45, однако максимальное число активных сетевых портов остаётся равным 24.

Как устроены интерфейсы

• 22 × SFP+: выделенные оптические порты 10GbE.
• 2 × combo: выбор между SFP+ и медным 10GBASE-T в каждой паре.
• 1 × management 1GbE: отдельный интерфейс для администрирования.
• До 24 активных 10G-портов: combo-разъёмы не увеличивают это число до 26.
• PoE отсутствует: модель предназначена для передачи данных и не питает оконечные устройства.

SFP+ подбирают по типу волокна, длине волны, дальности и совместимости. Для коротких соединений в стойке можно использовать поддерживаемые DAC или AOC. Медные combo-порты удобны для пары серверов либо соседних устройств с 10GBASE-T, но требуют кабеля подходящей категории и соблюдения ограничений по длине.

Коммутация и маршрутизация

SG550XG-24F обеспечивает коммутационную ёмкость 480 Гбит/с и пересылку до 357,12 млн пакетов в секунду. Эти показатели соответствуют полной дуплексной обработке 24 линий 10GbE. Коммутатор поддерживает VLAN, LACP, Spanning Tree, QoS, ACL и функции третьего уровня для маршрутизации между сегментами.

Платформа подходит для агрегации трафика от нескольких этажей или шкафов, где гигабитные access-коммутаторы подключаются по 10G. В серверной она может объединять узлы с SFP+ и передавать трафик к маршрутизатору или firewall. Перед использованием динамической маршрутизации и расширенных функций следует сверить возможности конкретной версии прошивки и действующую конфигурацию лицензий.

Стек для единого управления

Серия Cisco 550X поддерживает объединение совместимых коммутаторов в стек. Участники управляются как единая система, что упрощает настройку VLAN и резервных соединений. Стековые линии используют доступные 10G-интерфейсы, поэтому их необходимо учесть при расчёте числа портов для пользовательского трафика.

Для стабильной работы проверяют совместимость моделей, версий firmware и выбранную кольцевую или цепочную схему. Обновление участника с неподходящей версией может нарушить присоединение к стеку. Если SG550XG-24F покупается на расширение, полезно предоставить сведения о master-коммутаторе и текущей прошивке.

Оптика, combo-порты и резервирование

Combo-пара представляет один логический интерфейс с двумя физическими вариантами подключения. При установке SFP+ соответствующий медный разъём не используется, и наоборот. Это удобно для адаптации двух портов под 10GBASE-T, но требует аккуратной маркировки: ошибочное ожидание одновременной работы обоих разъёмов приводит к неверному расчёту ёмкости.

Устройство имеет внутренний блок питания и поддерживает подключение совместимого внешнего RPS для повышения отказоустойчивости. Конкретный резервный источник и кабель необходимо подбирать по документации. Корпус занимает 1U; приблизительные размеры составляют 440 × 44 × 350 мм, поэтому коммутатор устанавливается в стандартную стойку, а не используется как настольная модель «в зависимости от комплекта».

Жизненный цикл

Cisco объявила завершение продаж SG550XG-24F и предложила переход на более новое семейство. Для нового проекта стоит сравнить доступность поддержки, текущие требования к 25/100GbE и перспективу роста. При этом SG550XG остаётся полезным для точной замены, расширения существующего стека или сети, где уже стандартизированы SFP+ и интерфейс управления Cisco Small Business.

Что проверить перед заказом

1. Полный PID SG550XG-24F-K9 и региональный суффикс поставки.
2. Работу 22 выделенных SFP+ и двух combo-пар.
3. Совместимость трансиверов, DAC/AOC и медных 10GBASE-T линий.
4. Версию firmware и совместимость с действующим стеком.
5. Наличие креплений, силового кабеля и внешнего RPS, если он требуется.
6. Состояние вентиляторов, портов, управления и гарантию.

Купить Cisco SG550XG-24F-K9

Цена Cisco SG550XG-24F-K9 зависит от состояния, комплекта, оптики и наличия резервного питания. В 49port можно заказать коммутатор для агрегации, серверной или замены участника стека. Мы проверим порты и firmware, уточним комплектность и подберём совместимые SFP+, кабели и RPS.

В заявке укажите число оптических и медных линий, длины трасс, модели соседних устройств и необходимость стека. Доставка выполняется транспортной компанией или почтой; заказная позиция может идти несколько недель. Срок, гарантия и состав фиксируются заранее.
