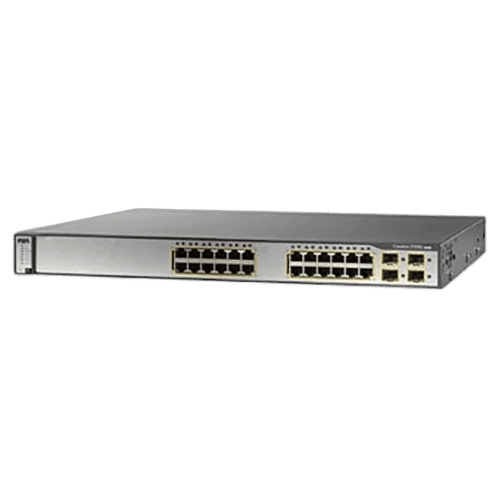

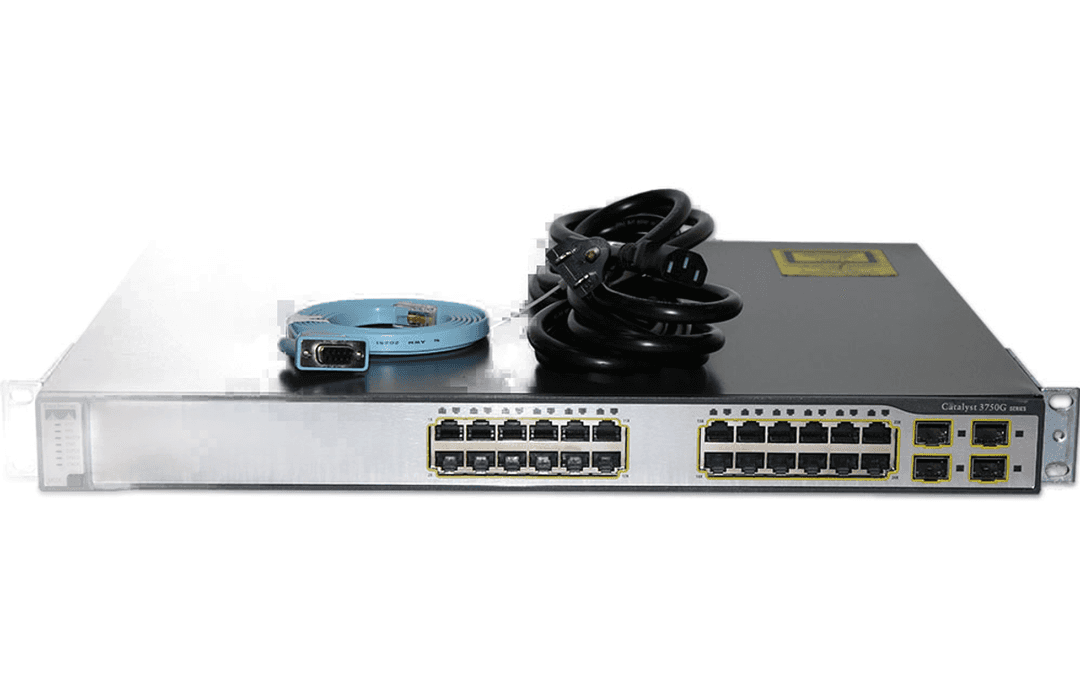

Коммутатор Cisco WS-C3750G-24TS-E1U, 24 порта

Cisco WS-C3750G-24TS-E1U: гигабитный L3-коммутатор со StackWise

Cisco Catalyst WS-C3750G-24TS-E1U — управляемый многоуровневый коммутатор с 24 медными Gigabit Ethernet, четырьмя SFP и программным набором IP Services. Он подходит для уровня доступа или распределения, где нужны динамическая маршрутизация, оптические uplink и объединение нескольких устройств в единый StackWise-стек.

Суффикс E1U имеет практическое значение. Буква E обозначает образ IP Services с расширенными функциями Layer 3, а 1U — компактное шасси высотой один стоечный юнит. Эта версия пришла на смену WS-C3750G-24TS-E высотой 1,5U: она занимает меньше места, потребляет меньше энергии и имеет 32 МБ flash вместо 16 МБ у раннего исполнения.

Порты доступа и оптические линии

На передней панели находятся 24 порта 10/100/1000BASE-T для рабочих станций, серверов, точек распределения и другого оборудования. Четыре независимых слота SFP работают на скорости 1 Гбит/с и предназначены для оптических или совместимых медных трансиверов. SFP+ и 10GbE модель не поддерживает.

Питания PoE на медных портах нет. Если требуется подключение телефонов, камер или точек доступа по одному кабелю, нужно использовать внешний инжектор либо выбрать модификацию Catalyst 3750 с индексом PS. Более мощный источник питания не добавляет PoE в аппаратно непитающее шасси.

• 24 × 10/100/1000BASE-T RJ-45;
• 4 × 1G SFP для uplink;
• IP Services для расширенной маршрутизации IPv4 и IPv6;
• StackWise с полосой кольца 32 Гбит/с;
• корпус 1U без поддержки PoE.

StackWise для единого управляемого узла

Через задние стековые разъемы можно объединить до девяти совместимых Catalyst 3750. Участники стека используют общую конфигурацию и IP-адрес управления, а роль master автоматически переходит к другому устройству при отказе. Двунаправленное кольцо StackWise имеет суммарную полосу 32 Гбит/с и сохраняет связь при одиночном обрыве кабеля, переходя в цепочку.

Стековые кабели приобретаются отдельно и выбираются по расстоянию между устройствами. Перед объединением необходимо проверить совместимость моделей, версий Cisco IOS и feature set. Не следует называть эту реализацию StackWise Plus: Plus относится к более поздним платформам и имеет другие особенности пересылки трафика.

IP Services и задачи маршрутизации

Образ IP Services включает статическую и динамическую маршрутизацию, OSPF, EIGRP, BGP, PIM, Policy-Based Routing и расширенные возможности IPv6. Коммутатор может маршрутизировать трафик между VLAN, участвовать в отказоустойчивой схеме распределительного уровня и применять аппаратные списки доступа. Набор функций также включает QoS, 802.1X, DHCP snooping, Dynamic ARP Inspection, IP Source Guard, Spanning Tree и EtherChannel.

Аппаратная обработка обеспечивает скорость до 38,7 млн пакетов в секунду для 64-байтовых кадров. Объем оперативной памяти составляет 128 МБ, flash — 32 МБ. Для современного проекта нужно учитывать возраст платформы и ограничения таблиц, однако для совместимой инфраструктуры Catalyst 3750 устройство остается полезным как компактный гигабитный L3-узел.

Шасси, питание и монтаж

Размер корпуса — 4,4 × 44,5 × 37,8 см. В сравнении с ранней версией 1,5U глубина увеличена, но высота уменьшена на треть. Документированное энергопотребление составляет до 100 Вт. Коммутатор использует активное охлаждение и требует свободного воздушного потока в стойке. Для резервирования питания может применяться совместимая внешняя система Cisco RPS.

Перед монтажом проверяют наличие стоечных ушей, стековых заглушек и кабеля питания. SFP подбираются по типу волокна, длине линии, длине волны и версии IOS. Консольный кабель и трансиверы могут не входить в восстановленный комплект.

Проверка перед заказом

Перед тем как купить Cisco WS-C3750G-24TS-E1U, рекомендуется проверить все 24 медных порта, четыре SFP, оба разъема StackWise, вентиляторы и загрузку IP Services. Важно подтвердить фактический образ IOS, доступную flash-память, аппаратную ревизию и отсутствие ошибок в диагностике.

49 Порт поставляет восстановленное оборудование с проверкой перед отгрузкой. Менеджер поможет подобрать SFP и стековые кабели, зафиксирует комплект, гарантию, актуальную цену и срок поставки. Доставка выполняется транспортной компанией или почтой в защитной упаковке.
