Коммутатор Cisco WS-C3560E-48PD-SF, 48 портов

Cisco WS-C3560E-48PD-SF с полным бюджетом PoE

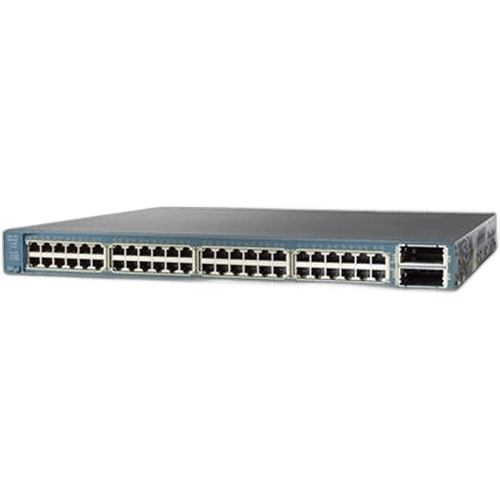

Cisco Catalyst WS-C3560E-48PD-SF - 48-портовый гигабитный коммутатор уровня доступа и распределения с двумя 10-гигабитными uplink X2. Главная особенность именно модификации SF - усиленный блок питания 1150 Вт и полный бюджет PoE 740 Вт. Такая конфигурация позволяет одновременно подать до 15,4 Вт по стандарту IEEE 802.3af на каждый из 48 пользовательских портов.

Сочетание символов в конце артикула принципиально важно. Буква S обозначает программный набор IP Base, а F - full-power исполнение. Обычный WS-C3560E-48PD-S комплектуется блоком 750 Вт и предоставляет 370 Вт для PoE, чего достаточно для полной мощности только на 24 портах. Поэтому при закупке для плотного размещения телефонов, камер или точек доступа необходимо проверять полный PID и маркировку источника питания.

Порты и высокоскоростные uplink

• 48 x 10/100/1000BASE-T с поддержкой Cisco pre-standard PoE и IEEE 802.3af;
• 2 слота X2 10 Gigabit Ethernet для восходящих соединений;
• до четырех гигабитных SFP при использовании двух конвертеров Cisco TwinGig CVR-X2-SFP;
• последовательная консоль и выделенные средства управления Cisco IOS.

X2 является форм-фактором предыдущего поколения и не принимает SFP+ напрямую. Для 10G нужен совместимый X2-трансивер либо соответствующий кабель. Конвертер TwinGig устанавливается вместо X2 и дает два слота SFP 1G, но в таком режиме конкретный uplink уже не работает на 10G. Наличие X2-модулей, TwinGig и SFP необходимо согласовать отдельно: пустые слоты являются нормальной базовой комплектацией.

Перед подбором оптики следует сверить модель соседнего устройства, тип волокна, расстояние и поддержку трансивера установленной версией IOS. Для резервирования uplink можно использовать EtherChannel и протоколы Spanning Tree в рамках согласованной сетевой схемы.

PoE 740 Вт: что это дает на практике

Бюджет 740 Вт рассчитан на 48 устройств класса 3 по 15,4 Вт каждое. Коммутатор распределяет мощность по портам и позволяет контролировать ее средствами Cisco IOS. Для нагрузки с меньшим потреблением свободный резерв остается доступным другим интерфейсам. Перед внедрением все равно следует сравнить заявленную мощность каждой камеры, телефона или точки доступа с возможностями IEEE 802.3af.

Модель создана до массового распространения IEEE 802.3at PoE+. Она обеспечивает до 15,4 Вт на порт, а не современные 30 Вт PoE+. Устройство, которому требуется больше мощности, может не запуститься либо перейти в ограниченный режим. Именно поэтому в характеристиках нужно указывать 802.3af, а не использовать общее обозначение PoE/PoE+.

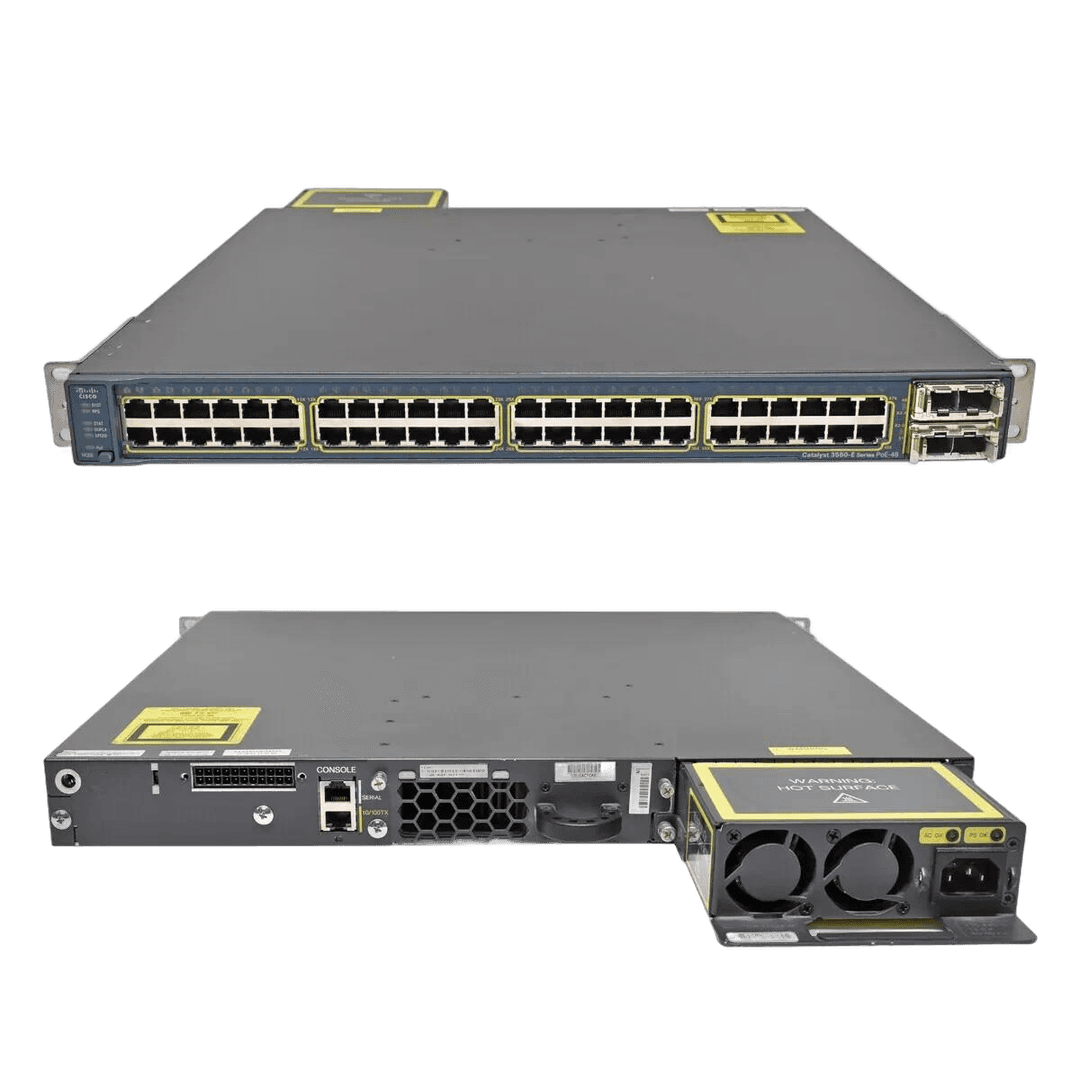

Источник C3K-PWR-1150WAC является заменяемым модулем. Для восстановленного коммутатора проверяют его точный артикул, состояние разъемов и работу под нагрузкой. Установка блока меньшей мощности лишит исполнение SF его главного преимущества.

Производительность и IP Base

Платформа рассчитана на аппаратную обработку трафика на скорости линии. Для 48-портовой версии официальные материалы указывают производительность до 101,2 Mpps, таблицу на 12 000 MAC-адресов и до 11 000 маршрутов. Объем памяти составляет 128 МБ DRAM и 16 МБ Flash. Два 10G uplink обеспечивают запас пропускной способности для агрегации трафика доступа.

IP Base поддерживает VLAN, транки, EtherChannel, QoS, ACL, IPv6 и базовую маршрутизацию, включая статические маршруты и ограниченные динамические функции своего поколения. Полный набор OSPF, EIGRP, BGP и расширенной multicast-маршрутизации связан с IP Services или Advanced IP Services. Фактический образ и лицензирование нужно проверять командой show version, а не только по заводскому суффиксу.

Catalyst 3560-E работает как самостоятельный коммутатор и не имеет StackWise. Несколько устройств можно связать Ethernet-каналами, но они не образуют единый аппаратный стек с общей плоскостью управления.

Корпус, охлаждение и монтаж

Full-power версия занимает 1U, но имеет увеличенную глубину около 552 мм из-за 1150-Вт источника питания. Ширина составляет 445 мм, высота - примерно 44,5 мм, масса - около 9,5 кг. Перед установкой нужно проверить глубину шкафа, доступ к задней части и допустимую нагрузку на стойку.

Блок питания и вентиляторный модуль заменяются отдельно. Активное охлаждение должно работать без ошибок и постороннего шума, а вентиляционные зоны нельзя перекрывать кабелями. Высокая мощность PoE увеличивает тепловую нагрузку на шкаф, поэтому при полной загрузке требуется достаточная вентиляция помещения.

Купить Cisco WS-C3560E-48PD-SF в 49 Порт

Заказать Cisco WS-C3560E-48PD-SF можно для действующей инфраструктуры Catalyst, где требуется 48 гигабитных PoE-портов с равномерным бюджетом питания. Перед предложением мы проверим PID, блок 1150 Вт, выдачу PoE, все медные интерфейсы, X2-слоты, вентиляторный модуль, IOS и комплект креплений.

Для расчета сообщите количество и потребление PoE-устройств, тип 10G или 1G uplink и необходимые трансиверы. Цена зависит от состояния и комплектации. Согласованные параметры и гарантия фиксируются до отгрузки.
