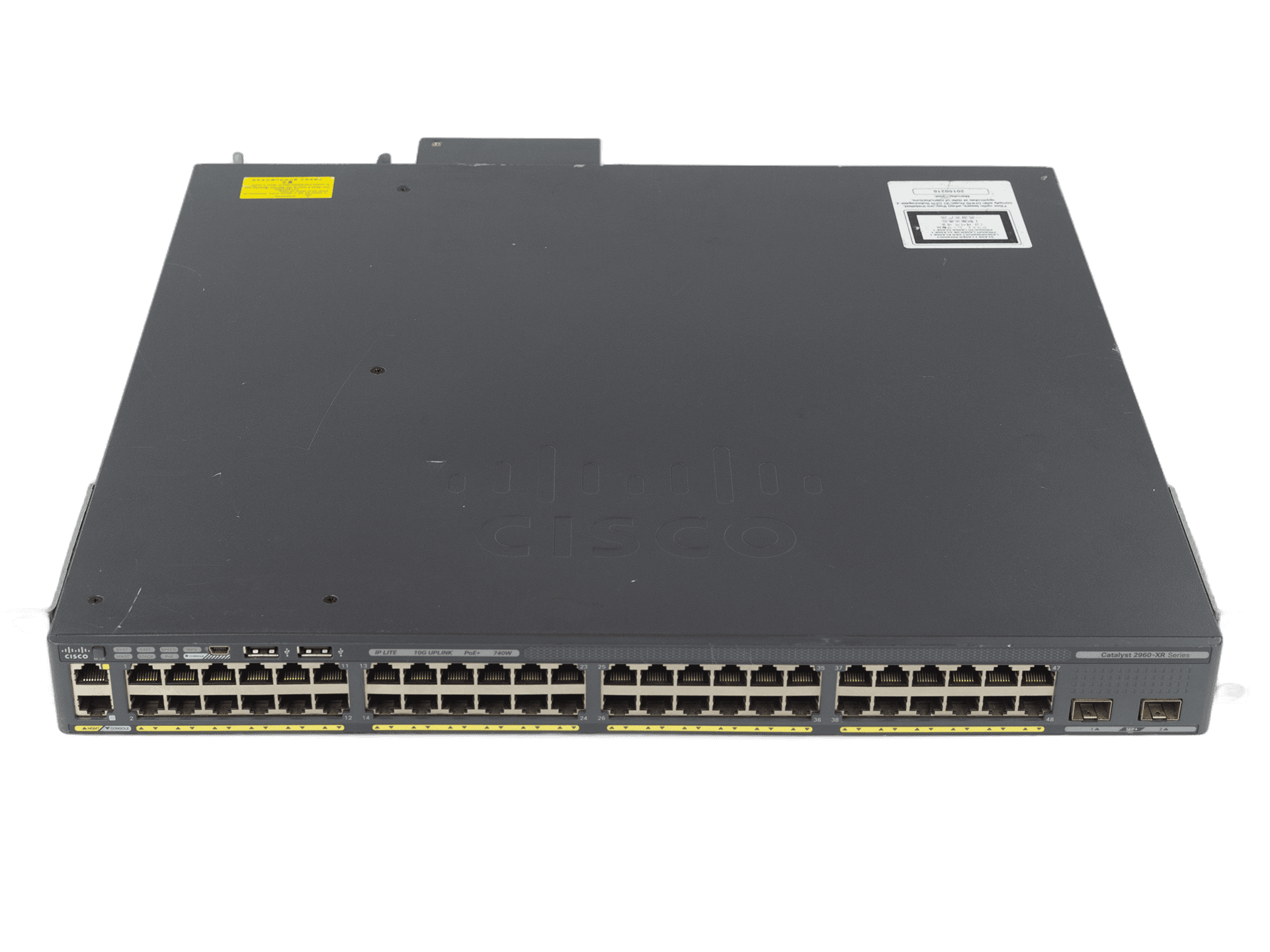

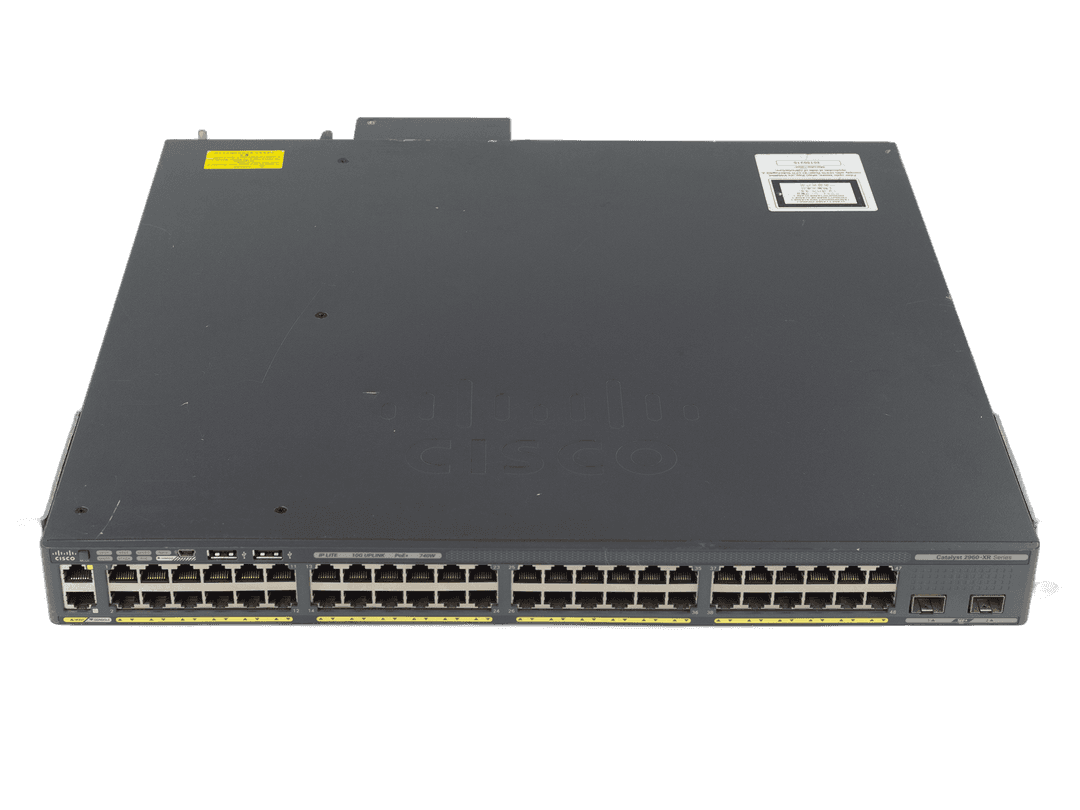

Коммутатор Cisco Catalyst WS-C2960XR-48FPD-I, 48 портов PoE+

Cisco Catalyst WS-C2960XR-48FPD-I с 48 портами PoE+ и резервируемым питанием

Cisco WS-C2960XR-48FPD-I — управляемый коммутатор доступа серии Catalyst 2960-XR для площадок с высокой плотностью PoE-оборудования. Он предоставляет 48 гигабитных портов с поддержкой IEEE 802.3af/at, два uplink SFP+ и общий бюджет питания 740 Вт. Модель подходит для подключения IP-телефонов, камер, точек беспроводного доступа и рабочих мест в офисных зданиях, филиалах, учебных и производственных сетях.

Буквы в полном артикуле имеют практическое значение. Обозначение FPD соответствует 48 портам с полным PoE-бюджетом и двум десятигигабитным uplink, а индекс I указывает на образ Cisco IOS IP Lite. В отличие от обычной 2960-X, версия XR использует сменный модульный блок питания и допускает установку второго БП для резервирования.

Порты и бюджет PoE

Все 48 медных интерфейсов работают на скоростях 10/100/1000 Мбит/с и могут подавать питание. Доступных 740 Вт достаточно для одновременной работы 48 устройств IEEE 802.3af мощностью до 15,4 Вт либо 24 потребителей PoE+ мощностью до 30 Вт. Интеллектуальное управление мощностью позволяет распределять бюджет между портами и назначать приоритет критичным устройствам.

• 48 × 10/100/1000Base-T с PoE/PoE+;
• 740 Вт доступной мощности для подключенных устройств;
• 2 × SFP+ с поддержкой гигабитных и 10-гигабитных модулей;
• отдельный management-порт 10/100Base-T;
• консольные интерфейсы RJ45 и USB Type B, USB Type A для накопителя.

Два SFP+ предназначены для быстрых линий к распределению или ядру. При заказе оптика подбирается отдельно с учетом скорости, типа волокна и расстояния. Cisco публикует собственную матрицу совместимости трансиверов; для стабильной работы важно учитывать версию IOS и идентификатор модуля, а не только форм-фактор SFP+.

Производительность и IP Lite

Для платформы 2960-XR Cisco заявляет полосу пересылки 108 Гбит/с и коммутационную способность 216 Гбит/с в полном дуплексе. Производительность WS-C2960XR-48FPD-I достигает 130,9 Mpps на пакетах по 64 байта. Поддерживаются до 1023 активных VLAN, Jumbo Frame до 9216 байт, EtherChannel, MST/RSTP, контроль широковещательных штормов и развитые механизмы безопасности уровня доступа.

Набор функций IP Lite включает статическую маршрутизацию и ограниченные возможности динамической маршрутизации, необходимые для ряда сценариев доступа и небольшого распределения. Однако 2960-XR не следует автоматически считать полноценной заменой коммутатору ядра: перед внедрением нужно сверить требуемые протоколы и масштаб таблиц с конкретным релизом IOS. Feature set привязан к модели и не преобразуется в другой уровень простой заменой образа.

Для защиты доступа доступны 802.1X, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard, ACL и Port Security. Управление выполняется через Cisco IOS CLI, SSH, SNMP, syslog, RMON и совместимые платформы Cisco. EnergyWise и IEEE 802.3az помогают контролировать расход электроэнергии.

FlexStack и питание без остановки

Коммутатор поддерживает опциональные модули FlexStack-Plus и FlexStack-Extended. Несколько устройств можно объединить в единый управляемый стек, распределив uplink и пользовательские подключения между участниками. Стековый модуль и кабели не являются встроенной частью каждого экземпляра, поэтому их наличие фиксируется отдельно.

Штатно WS-C2960XR-48FPD-I комплектуется сменным блоком PWR-C2-1025WAC. Второй такой БП позволяет сохранить бюджет PoE 740 Вт при отказе одного источника и выполнить замену без отключения коммутатора. Это важное преимущество XR для телефонии, видеонаблюдения и Wi-Fi, где потеря питания коммутатора одновременно отключает десятки конечных устройств.

Корпус и условия эксплуатации

Модель занимает 1U, размеры корпуса составляют 44,5 × 4,45 × 40,8 см, масса — около 6,6 кг. С установленными блоками питания фактическая глубина увеличивается, что нужно учитывать при подборе стойки. Рабочая температура при высоте до 1500 м находится в диапазоне от −5 до +45 °C, допустимая влажность — 10–95% без конденсации.

По данным Cisco, расчетный MTBF равен 231 590 часов. Сменные БП повышают ремонтопригодность, но состояние вентиляторов, обоих слотов питания и PoE-трактов конкретного восстановленного устройства необходимо проверять под нагрузкой.

Что входит в предпродажную проверку

• тест 48 портов Gigabit Ethernet и подачи PoE/PoE+;
• проверка обоих SFP+ uplink на согласованной скорости;
• контроль блоков питания, вентиляторов и резервирования;
• фиксация версии IOS IP Lite, лицензий и очищенной конфигурации;
• проверка комплектации: БП, крепления, стековый модуль, кабели и оптика.

Купить Cisco WS-C2960XR-48FPD-I можно с одним или двумя блоками питания, оптическими модулями и аксессуарами под проект. Цена зависит от состояния и состава поставки. Перед заказом сообщите количество и мощность PoE-устройств, требования к резервированию и тип uplink: мы проверим конфигурацию, подготовим оборудование и согласуем доставку.
