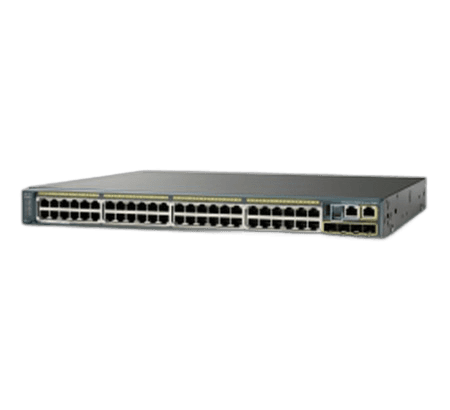

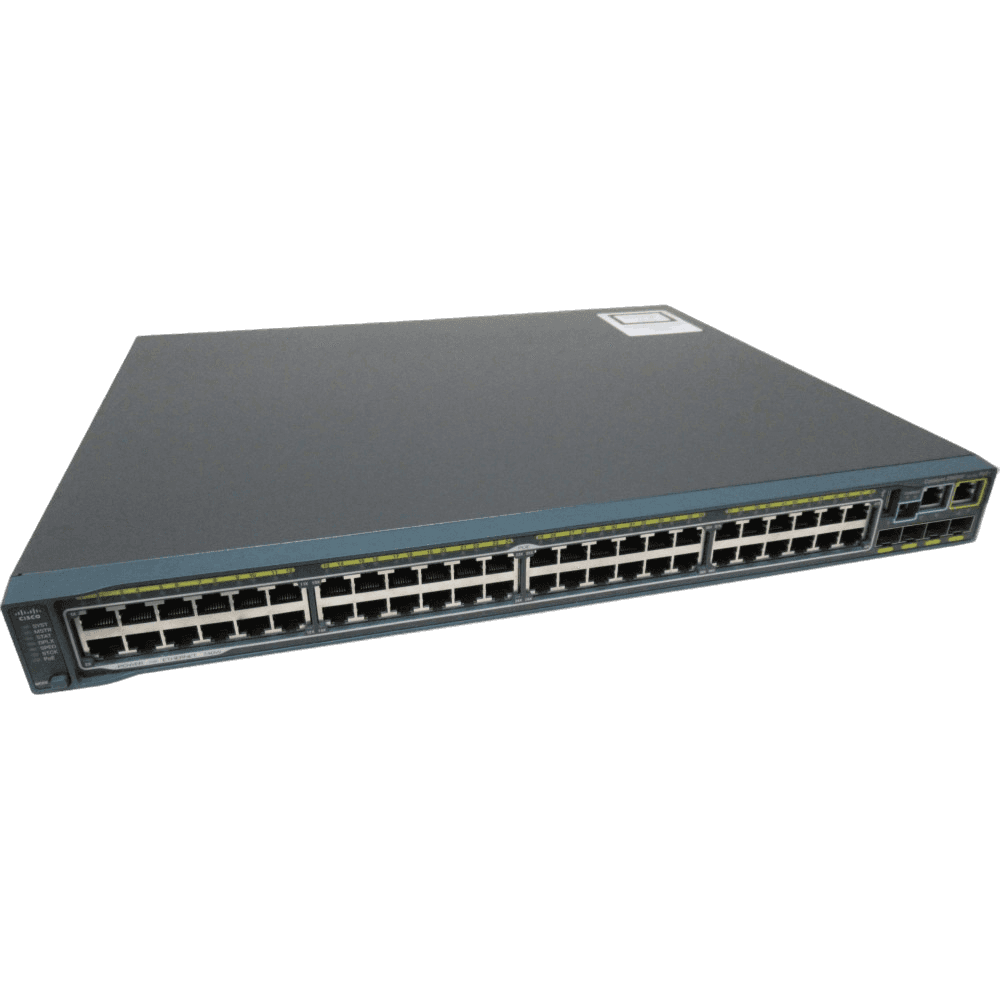

Коммутатор Cisco WS-C2960S-F48LPS-L

Cisco Catalyst WS-C2960S-F48LPS-L: PoE+ для сети на базе Fast Ethernet

Cisco WS-C2960S-F48LPS-L — управляемый коммутатор доступа с 48 портами 10/100 Мбит/с, поддержкой PoE+ и четырьмя гигабитными SFP-слотами для восходящих соединений. Модель подходит для действующих корпоративных сетей, где к коммутатору подключают IP-телефоны, точки доступа, камеры и другие устройства с интерфейсом Fast Ethernet, а магистраль строят по оптике или медным SFP-модулям. Это оборудование серии Catalyst 2960-S с набором функций LAN Base и возможностью объединения нескольких устройств через опциональные модули FlexStack.

В обозначении модели важно учитывать букву F: она указывает на Fast Ethernet на пользовательских портах, а не на безвентиляторное исполнение. Коммутатор имеет активное охлаждение. Поэтому Cisco WS-C2960S-F48LPS-L разумно выбирать для модернизации или расширения сети, в которой гигабитная скорость на каждом рабочем порту не требуется, но необходимы централизованное управление, питание подключенной техники и надежные SFP-uplink.

Порты, uplink и питание PoE+

На передней панели расположены 48 портов 10/100 Ethernet. Четыре отдельных слота 1G SFP предназначены для подключения к ядру сети, соседнему коммутатору или удаленному узлу. SFP+ и 10-гигабитные соединения эта модификация не поддерживает. Такое разграничение помогает избежать ошибочной покупки: близкая по названию WS-C2960S-48LPS-L имеет гигабитные порты доступа, а варианты с суффиксом D оснащаются другим типом uplink.

Доступный бюджет питания составляет 370 Вт. Каждый порт способен выдавать до 30 Вт по PoE+, однако общий бюджет распределяется между всеми подключенными устройствами. Практический ориентир — до 12 потребителей по 30 Вт либо до 24 устройств по 15,4 Вт; при меньшем потреблении число одновременно питаемых портов может быть больше. Перед заказом полезно подсчитать фактическую мощность камер, телефонов и точек доступа с запасом на запуск и дальнейшее расширение.

Управление и объединение в стек

Образ LAN Base рассчитан на управляемый уровень доступа: VLAN, связующее дерево, агрегацию каналов, списки контроля доступа, QoS, защитные механизмы портов и централизованный мониторинг. Для объединения до четырех коммутаторов можно установить отдельный модуль FlexStack. Пропускная способность стека составляет 20 Гбит/с, а управление несколькими устройствами выполняется как единым логическим узлом. Сам модуль и стековые кабели не следует считать частью базовой поставки без отдельного подтверждения.

• 48 портов 10/100 PoE+ для конечных устройств;
• 4 слота 1G SFP для восходящих линий;
• суммарный бюджет PoE — 370 Вт;
• ПО LAN Base и поддержка опционального FlexStack;
• стоечный корпус 1U для телекоммуникационного шкафа.

Производительность и эксплуатация

Для платформы LAN Base заявлены полоса пересылки 88 Гбит/с и коммутационная производительность 176 Гбит/с. Поддерживается до 255 активных VLAN, системный MTU 9198 байт и jumbo frame до 9216 байт. Объем памяти составляет 128 МБ DRAM и 64 МБ flash. Эти параметры достаточны для типовой сети доступа, но модель не предназначена для маршрутизации уровня ядра или подключения клиентов на скорости 1 Гбит/с.

Размер корпуса — 4,45 × 44,5 × 38,6 см, масса около 5,66 кг. Питание подается от сети 100–240 В, 50–60 Гц. Документированное собственное энергопотребление устройства составляет 54 Вт без учета мощности, отдаваемой потребителям PoE. У модели нет поддержки внешней резервной системы питания Cisco RPS, что необходимо учитывать при проектировании отказоустойчивости.

Что проверить перед покупкой

Перед тем как купить Cisco WS-C2960S-F48LPS-L, рекомендуем сверить состояние всех 48 портов, работу SFP-слотов и PoE под нагрузкой, версию IOS, наличие креплений, кабеля питания и требуемых SFP-модулей. Если планируется стек, отдельно согласовываются FlexStack-модули и кабели. Аппаратную ревизию желательно сообщить менеджеру, когда она важна для совместимости с уже установленным оборудованием.

В 49 Порт можно заказать WS-C2960S-F48LPS-L с проверкой перед отгрузкой и подбором совместимых компонентов. Менеджер уточнит состав поставки, состояние, гарантию, актуальную цену и срок доставки транспортной компанией или почтой. Такой подход особенно важен для восстановленного оборудования: покупатель заранее понимает, какие аксессуары входят в комплект и на какую конфигурацию можно рассчитывать после установки.
