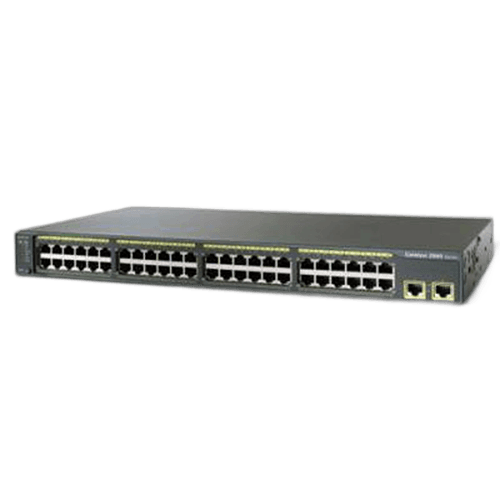

Коммутатор Cisco WS-C2960-48TT-L, 48 портов

Cisco Catalyst WS-C2960-48TT-L для проводного доступа

Cisco WS-C2960-48TT-L — управляемый коммутатор уровня доступа с 48 портами Fast Ethernet и двумя отдельными медными гигабитными uplink. Модель рассчитана на подключение рабочих мест, принтеров, терминалов и другого оборудования, которому достаточно 10/100 Мбит/с, а два порта 10/100/1000BASE-T позволяют связать коммутатор с ядром сети, маршрутизатором или соседним узлом. Устройство занимает 1U и работает под управлением Cisco IOS LAN Base.

Индекс 48TT точно описывает интерфейсы: 48 разъемов RJ-45 10/100BASE-TX и два фиксированных RJ-45 10/100/1000BASE-T. В отличие от WS-C2960-48TC-L, здесь нет комбинированных SFP-слотов; в отличие от 48PST-L, отсутствует PoE. Поэтому модель подходит там, где линии построены на витой паре и питание конечных устройств организовано отдельно.

Порты и производительность

• 48 портов доступа: автоматическое согласование 10/100 Мбит/с и Auto-MDIX.
• 2 гигабитных uplink: фиксированные медные интерфейсы 10/100/1000BASE-T.
• Полоса пересылки: 16 Гбит/с.
• Производительность: до 10,1 млн пакетов в секунду для пакетов длиной 64 байта.
• Таблица MAC: до 8000 адресов.
• Фиксированная конструкция: без модульных блоков и физического стекирования.

Гигабитные разъемы не входят в число 48 пользовательских Fast Ethernet портов: суммарно на передней панели доступно 50 медных сетевых интерфейсов. Если требуется оптический uplink, эта модификация не подойдет без внешнего медиаконвертера; практичнее выбрать вариант 48TC-L с dual-purpose портами.

Функции LAN Base

WS-C2960-48TT-L предназначен для управляемого доступа, а не для простой неуправляемой коммутации. Cisco IOS LAN Base позволяет разделять сеть на VLAN, настраивать транки 802.1Q, объединять линии с EtherChannel, применять Spanning Tree, Rapid STP и Multiple STP. Для голосового и прикладного трафика доступны механизмы QoS, классификация и ограничение полосы на портах.

Для защиты уровня доступа предусмотрены 802.1X, Port Security, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard, ACL и контроль широковещательных штормов. Состояние устройства можно отслеживать через CLI, SNMP, Syslog, RMON, SPAN и Cisco Network Assistant. Фактический набор команд зависит от установленного образа IOS, поэтому перед вводом в эксплуатацию стоит проверить версию ПО и сохранить рабочую конфигурацию.

Когда эта модель остается практичной

Коммутатор рационален для существующего сегмента, где большая часть конечных устройств использует Fast Ethernet, но нужны централизованное управление и гигабитное подключение вверх. Это могут быть офисные рабочие места, технологические терминалы, кассовые зоны, лабораторные стенды или отдельная управляющая сеть. Благодаря небольшой глубине корпуса устройство удобно устанавливать в стандартный 19-дюймовый шкаф с ограниченным пространством.

Модель снята с продажи и поддержки производителем, поэтому ее выбирают главным образом для расширения однотипной инфраструктуры, замены отказавшего узла или сохранения совместимой конфигурации без переработки сети. Для нового проекта следует учитывать ограничение 100 Мбит/с на 48 портах, отсутствие PoE, SFP и аппаратного стека.

Питание, охлаждение и монтаж

Встроенный блок питания принимает 100–240 В переменного тока, 50–60 Гц. Максимальная потребляемая мощность по данным Cisco — 45 Вт. Корпус имеет высоту 1U, ширину 44,5 см и глубину 23,6 см; масса около 3,6 кг. Для надежной работы необходимо оставить свободный воздушный канал, очистить вентиляционные отверстия и проверить вентиляторы под нагрузкой.

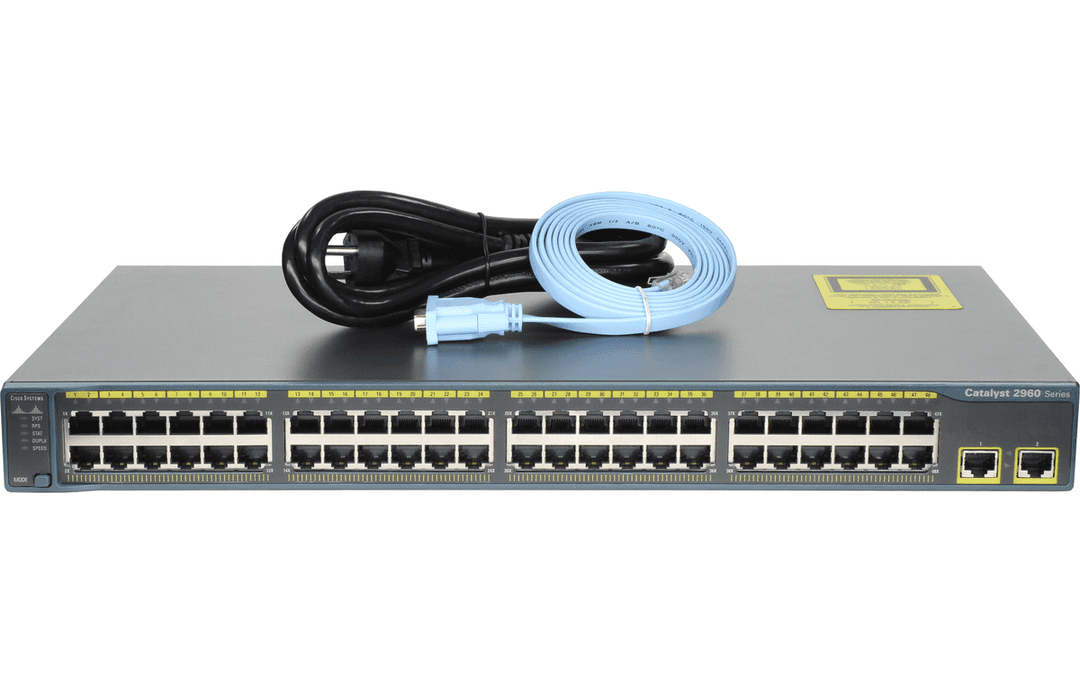

В поставке восстановленного устройства важно отдельно согласовать наличие сетевого кабеля, консольного кабеля и стоечных креплений. RPS-разъем допускает подключение совместимой внешней системы резервного питания Cisco, но сама система RPS в стандартный комплект не входит.

Что проверить перед заказом

• достаточно ли скорости 100 Мбит/с для всех 48 портов доступа;
• подходит ли медный uplink RJ-45 или необходимы оптические SFP;
• не требуется ли питание PoE для телефонов, камер или точек доступа;
• версию Cisco IOS, образ LAN Base и доступ к загрузке устройства;
• состояние портов, вентиляторов, блока питания и RPS-разъема;
• наличие монтажных ушей и нужных кабелей.

Поставка проверенного WS-C2960-48TT-L

Перед отгрузкой коммутатор проверяется на загрузку, отсутствие аппаратных ошибок, работоспособность портов доступа и обоих гигабитных uplink. Контролируются питание, охлаждение, консольный доступ, версия IOS и сброс прежней конфигурации. Состояние корпуса и комплект поставки фиксируются заранее.

Купить Cisco WS-C2960-48TT-L можно для замены аналогичного Catalyst 2960 или построения управляемого Fast Ethernet сегмента. Сообщите схему подключения и требования к uplink — менеджер подтвердит пригодность модификации, наличие, комплектацию, срок доставки и условия гарантии.
