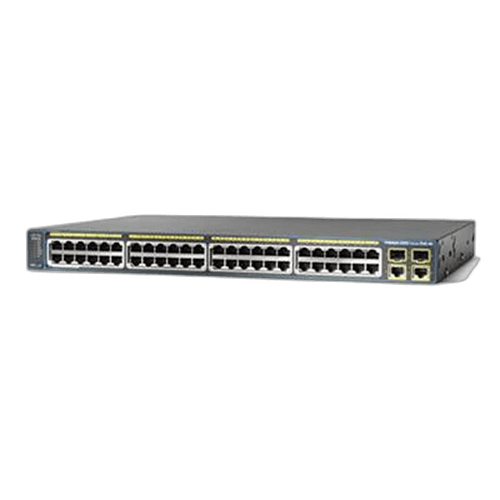

Коммутатор Cisco WS-C2960-48TC, 48 портов

Cisco Catalyst 2960-48TC: аппаратная платформа с двумя вариантами ПО

Cisco WS-C2960-48TC — базовое обозначение 48-портового коммутатора доступа Catalyst 2960 с комбинированными гигабитными uplink. Полный товарный номер обязательно заканчивается на -L или -S: WS-C2960-48TC-L поставляется с LAN Base, а WS-C2960-48TC-S — с LAN Lite. Эти исполнения имеют общий тип портов, но различаются программными возможностями и не должны учитываться как один и тот же SKU.

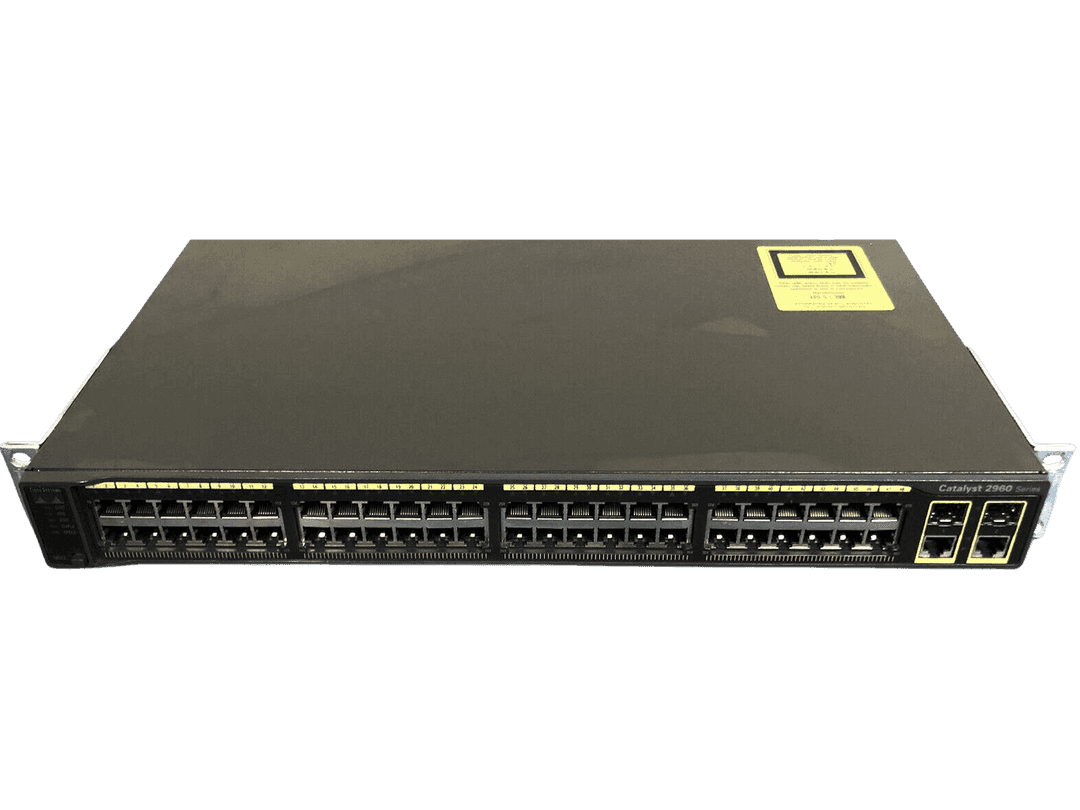

На передней панели расположены 48 портов 10/100BASE-TX для рабочих мест и два dual-purpose uplink. Каждый комбинированный uplink состоит из медного 10/100/1000BASE-T и слота SFP, однако одновременно активен только один интерфейс пары. Благодаря этому один и тот же корпус можно подключить к вышестоящему коммутатору по витой паре или оптике без внешнего медиаконвертера.

Общая аппаратная конфигурация 48TC

• 48 портов доступа: Fast Ethernet 10/100 Мбит/с, RJ-45.
• 2 dual-purpose uplink: выбор между 1000BASE-T и поддерживаемым SFP.
• Коммутационная полоса: 16 Гбит/с.
• Скорость пересылки: до 10,1 млн пакетов в секунду.
• Таблица MAC: до 8000 адресов.
• Память: 64 МБ DRAM и 32 МБ Flash.

Это коммутатор уровня доступа без PoE: он не питает IP-телефоны, камеры или точки доступа. Физический стек также не предусмотрен. Если нужны питание конечных устройств либо объединение нескольких шасси специальными стековыми кабелями, следует выбирать другую модификацию Catalyst.

Как работают комбинированные uplink

У каждого uplink два физических разъема, но один логический интерфейс. При установленном и активном SFP соответствующий медный порт не используется; при подключении 1000BASE-T оптический слот этой пары остается свободным. В результате одновременно работают два uplink, а не четыре. Это важное отличие от моделей 48PST, где медные и SFP-интерфейсы организованы иначе.

Тип SFP выбирают по кабельной среде и дальности: многомодовая или одномодовая оптика, либо совместимый медный модуль. Конкретный трансивер необходимо сверить с матрицей Cisco и установленной версией IOS. Совпадение форм-фактора SFP само по себе не гарантирует распознавание или поддержку нужной скорости.

LAN Base и LAN Lite — разные поставочные позиции

Суффикс -L означает LAN Base. Эта версия предназначена для корпоративного управляемого доступа и предоставляет более развитые ACL, QoS, механизмы контроля подключений, Flex Links, Link State Tracking, RSPAN и расширенный набор функций VLAN и безопасности. Суффикс -S обозначает LAN Lite с базовыми возможностями управления, VLAN, 802.1X и защиты топологии.

Выбирать вариант следует не по внешнему виду, а по полному PID на шильдике и выводу команды show version. Загрузка другого образа не обязательно превращает LAN Lite SKU в LAN Base: право использования и поддерживаемая функциональность привязаны к поставочному исполнению. При замене действующего устройства лучше повторить исходный суффикс.

Применение в существующей сети

2960-48TC подходит для сегмента, где конечным устройствам достаточно 100 Мбит/с, но необходимы VLAN, управляемость и гигабитная связь с распределительным уровнем. Оптический uplink позволяет связать этажи либо шкафы, а медный — быстро подключить соседнее оборудование.

Модель снята с продажи и поддержки Cisco, поэтому ее обычно приобретают для замены однотипного коммутатора, расширения уже стандартизированной площадки или создания резервного фонда. Для нового проекта нужно учитывать Fast Ethernet на всех 48 портах, отсутствие PoE, ограниченный объем памяти и прекращение обновлений ПО.

Физическая установка

Корпус фиксированной конфигурации занимает 1U в стандартной 19-дюймовой стойке. Для монтажа нужны соответствующие боковые уши и винты; консольный и силовой кабели согласуются отдельно. Перед установкой необходимо оставить свободное пространство для вентиляции и проверить работу вентиляторов.

Параметры питания и наличие разъема резервной системы RPS следует подтверждать по полному суффиксу и аппаратной ревизии. Общая надпись WS-C2960-48TC без окончания недостаточна для окончательной комплектации заказа.

Что проверить перед покупкой

• полный PID на шильдике: WS-C2960-48TC-L либо WS-C2960-48TC-S;
• версию IOS, имя образа и требуемые функции LAN Base/LAN Lite;
• работу всех 48 портов и двух комбинированных uplink;
• совместимость установленных или планируемых SFP;
• отсутствие потребности в PoE и физическом стеке;
• наличие стоечных креплений, консольного и силового кабелей.

Проверка и поставка

Перед отгрузкой коммутатор загружается, проверяется через консоль и тестируется на передачу данных. Контролируются порты доступа, медные части uplink, SFP-слоты, питание и охлаждение. Полный PID, аппаратная ревизия, версия IOS и фактическая лицензия фиксируются в комплектации, чтобы исключить подмену LAN Base и LAN Lite.

Купить Cisco WS-C2960-48TC можно после выбора точного исполнения. Сообщите необходимые функции и тип uplink — менеджер подберет отдельную карточку 48TC-L или 48TC-S, подтвердит состояние, наличие, срок доставки и гарантию.
