Fabric Interconnect Cisco UCS-FI-6296UP, до 96 Unified Ports

Cisco UCS-FI-6296UP для управления доменом UCS

Cisco UCS-FI-6296UP — Fabric Interconnect высотой 2U для серверной инфраструктуры Cisco Unified Computing System. Он объединяет сетевые подключения blade- и rack-серверов, доступ к LAN и SAN и централизованное управление через Cisco UCS Manager. Это не обычный автономный Ethernet-коммутатор: устройство предназначено прежде всего для работы в составе домена UCS.

Платформа имеет 48 фиксированных Unified Ports и три слота расширения. С тремя модулями UCS-FI-E16UP количество физических портов увеличивается до 96. Каждый унифицированный порт в зависимости от конфигурации используется для Ethernet/FCoE либо native Fibre Channel, что позволяет свести серверную и SAN-связность к общей фабрике.

Базовая и максимальная конфигурация

• 48 фиксированных Unified Ports: встроены в шасси;
• 3 слота расширения: по 16 дополнительных портов с UCS-FI-E16UP;
• до 96 физических портов: только при установке всех трёх модулей;
• 1/10GbE и FCoE: через совместимые SFP/SFP+ и кабели;
• 1/2/4/8G Fibre Channel: для native FC uplink;
• до 1,92 Тбит/с: пропускная способность полной платформы.

Физическое наличие порта не означает, что он активирован лицензией. Базовый UCS-FI-6296UP поставлялся с определённым числом лицензированных портов, а расширение могло требовать дополнительные port activation licenses. Перед покупкой проверяются установленные модули, число доступных лицензий и фактический статус интерфейсов в UCS Manager.

Роль Fabric Interconnect в Cisco UCS

Fabric Interconnect формирует единую точку подключения и управления для шасси UCS 5108, I/O Modules и поддерживаемых rack-серверов. Встроенный UCS Manager хранит сервисные профили, политики LAN/SAN, настройки firmware и ассоциации серверов. Благодаря этому замена вычислительного узла может выполняться с повторным применением заданной серверной идентичности.

Обычно домен строится на паре Fabric Interconnect A и B. Они обеспечивают две независимые фабрики и резервирование путей, но не работают как традиционный стек Ethernet-коммутаторов. Для замены одного FI необходимо соблюдать процедуру подключения к существующей паре, совместимость версии UCS Manager и правила синхронизации конфигурации.

Unified Ports и подключение SAN

Порт можно назначить как Ethernet uplink, FCoE uplink, серверный интерфейс либо Fibre Channel uplink в пределах поддерживаемой конфигурации. Изменение режима Unified Port затрагивает группы портов и может потребовать перезагрузку, поэтому раскладку Ethernet и FC планируют до ввода в эксплуатацию.

Для Ethernet используются поддерживаемые 1/10GbE SFP+ и DAC. Native Fibre Channel требует соответствующей FC-оптики и скорости 1, 2, 4 или 8 Гбит/с. Совпадения разъёма SFP+ недостаточно: Ethernet-трансивер и FC-модуль выполняют разные задачи и проверяются по матрице совместимости UCS.

Расширение до 96 портов

Каждый модуль UCS-FI-E16UP добавляет 16 Unified Ports. Один модуль даёт 64 физических порта, два — 80, три — 96. При расчёте нужно отдельно учитывать аппаратное расширение и программную активацию. Карточка с названием 6296UP не гарантирует, что все три модуля, лицензии и оптика уже входят в комплект.

Питание, вентиляторы и монтаж

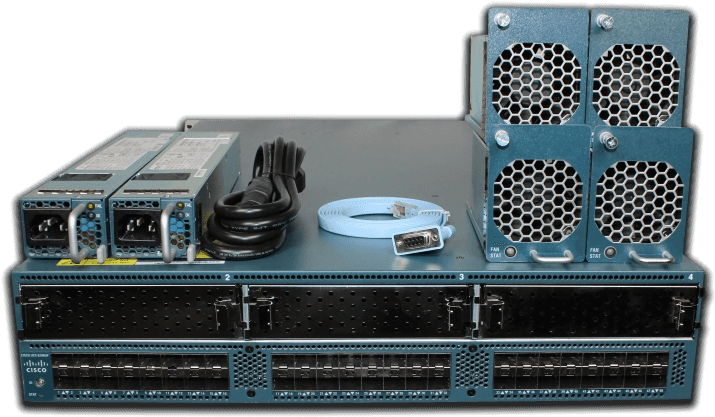

Полностью укомплектованный UCS 6296UP использует два горячезаменяемых блока питания и четыре вентиляторных модуля. Однако базовый артикул UCS-FI-6296UP в каталоге Cisco описан как шасси без PSU, поэтому число и тип источников питания обязательно фиксируются отдельно. Полная масса с двумя PSU, тремя модулями и вентиляторами составляет около 22,7 кг.

Перед установкой проверяются свободное место 2U, глубина стойки, направляющие, силовые кабели и доступ к обеим независимым линиям питания. Для восстановленного устройства также важны состояние вентиляторов, блоков питания и flash, поскольку платформа относится к предыдущему поколению UCS.

Совместимость и жизненный цикл

UCS 6200 Series следует выбирать для уже существующей инфраструктуры, где поддерживаются соответствующие поколения IOM, серверов и UCS Manager. Для нового домена разумно сравнить более современные Fabric Interconnect. Перед поставкой сверяются release bundle, модель второго FI, firmware шасси, адаптеры VIC и требуемые лицензии.

Мы проверяем загрузку устройства, UCS Manager, фиксированные порты, expansion modules, вентиляторы, PSU и системные события. По запросу предоставляются фотографии, состав лицензий и диагностическая информация конкретного экземпляра.

Купить Cisco UCS-FI-6296UP

Цена зависит от числа модулей UCS-FI-E16UP, активированных портов, PSU, вентиляторов, рельсов и версии ПО. На согласованное восстановленное оборудование предоставляется гарантия. В предложении отдельно указываются физические порты, лицензии и комплект питания.

Доставка выполняется транспортной компанией или почтой по России. Для расчёта сообщите состав существующего UCS-домена, модель парного FI, количество Ethernet/FC-линий и требуемое число активных портов.
