Cisco Nexus N9K-C9364C: 64-портовый spine-коммутатор 40/100GbE

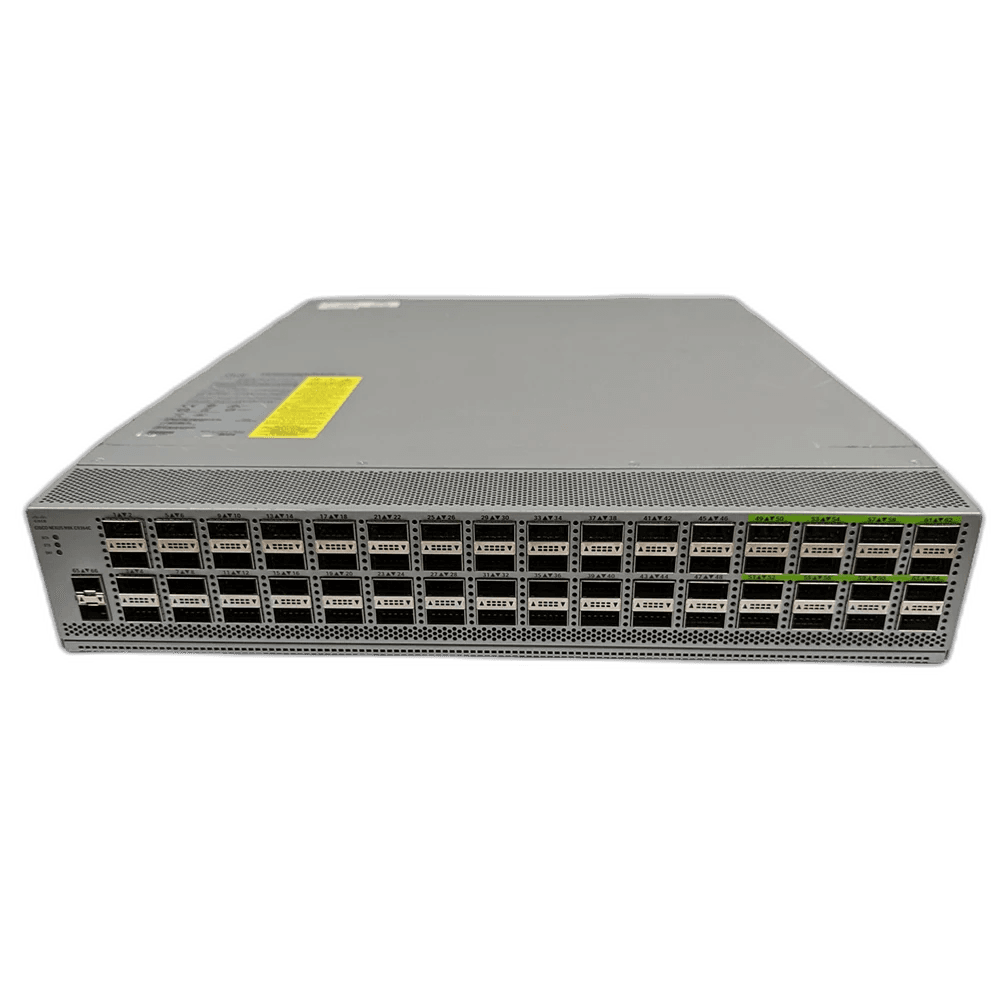

Cisco N9K-C9364C — фиксированный коммутатор высотой 2RU для spine-уровня сети дата-центра. На портовой панели расположены 64 интерфейса QSFP28 с поддержкой 40 и 100GbE, а также два отдельных SFP+ 1/10GbE. Архитектура рассчитана на высокую суммарную пропускную способность между leaf-коммутаторами и подходит для фабрик, где требуется большое число независимых 100GbE соединений без модульного шасси.

Коммутатор обеспечивает до 12,84 Тбит/с полосы и 4,3 млрд пакетов в секунду. Все 64 основных порта работают как фиксированные 40/100GbE-интерфейсы; breakout-кабели для их разделения на несколько каналов не поддерживаются. Для одиночного 10GbE подключения применяется совместимый адаптер QSFP-to-SFP (QSA). Это необходимо учитывать при проектировании: N9K-C9364C выбирают прежде всего ради плотности 40/100GbE, а не как универсальный серверный access-коммутатор.

Порты и роль в фабрике

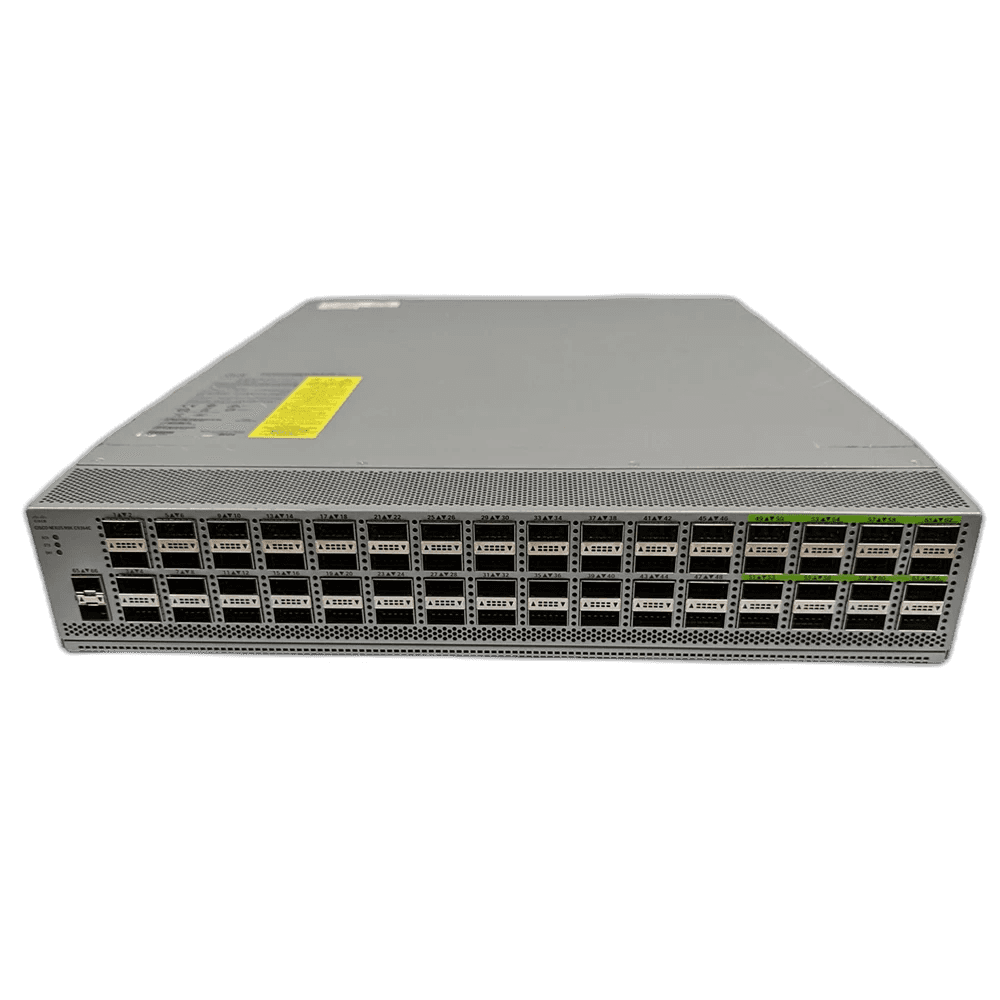

Порты 1–48 предназначены для 40/100GbE и допускают установку QSA для 10GbE. Порты 49–64 также работают на 40/100GbE и выделены зеленой маркировкой: аппаратно они способны выполнять линейное шифрование MACsec при наличии поддержки в используемом программном режиме. Два SFP+ 1/10GbE являются дополнительными сетевыми интерфейсами; управление выполняется через отдельные RJ-45 и SFP management-порты.

В типовой leaf–spine архитектуре каждый leaf подключается к нескольким spine, а N9K-C9364C передает трафик между стойками по короткому предсказуемому пути. Высокая плотность QSFP28 позволяет сократить число spine-устройств и сохранить равномерную полосу фабрики. Модель также применяют для агрегации 40/100GbE каналов, межстоечных связей и масштабирования существующей инфраструктуры Nexus 9000.

NX-OS и Cisco ACI

Nexus 9364C может работать в режиме Cisco NX-OS либо использоваться как spine в Cisco ACI. Это разные варианты эксплуатации: в NX-OS сеть конфигурируется привычными средствами Nexus, а в ACI политики и fabric управляются контроллерами APIC. Перед покупкой нужно определить целевой режим, проверить совместимую версию программного обеспечения и требования к лицензиям. Само наличие модели в стойке не означает, что ее можно без подготовки перенести между архитектурами.

• spine-уровень Cisco ACI или NX-OS fabric;
• ядро высокоскоростной сети дата-центра;
• агрегация большого количества 40/100GbE uplink;
• замена действующего N9K-C9364C с сохранением схемы подключения;
• расширение фабрики при росте числа leaf-коммутаторов.

Воздушный поток конкретной комплектации

В доступной позиции установлены три вентилятора NXA-FAN-160CFM-PE и два AC-блока NXA-PAC-1200W-PE. Суффикс PE означает port-side exhaust: воздух поступает со стороны блоков питания и вентиляторов, проходит через шасси и выходит через портовую панель. Компоненты имеют синюю маркировку, а портовую сторону при такой схеме размещают в горячем коридоре.

Все вентиляторы и источники питания должны иметь одинаковое направление. Смешивание PE с PI создает встречные потоки и может привести к перегреву. Два блока питания образуют схему 1+1: один обеспечивает работу, второй резервирует его. Номинал 1200 Вт относится к возможностям PSU; Cisco указывает для шасси типичное потребление около 429 Вт и максимальное требование до 1245 Вт в пиковых условиях.

Что проверяется перед отгрузкой

Восстановленный N9K-C9364C запускается в штатном программном режиме. Проверяются системные журналы, датчики температуры, состояние 64 QSFP28 и двух SFP+, management-интерфейсы, оба блока питания и три вентилятора. Отдельно сверяются маркировка PE, серийные номера FRU и отсутствие тревог по питанию или охлаждению.

Для подбора оптики нужно сообщить требуемую скорость, дальность, тип волокна и модель оборудования на второй стороне. Поскольку breakout не поддерживается, схему с несколькими 10/25GbE каналами из одного QSFP28 следует заранее пересмотреть либо выбрать другую модель Nexus. Если нужны MACsec-порты, дополнительно проверяются версия ПО, режим работы и лицензионные условия.

Монтаж и ввод в эксплуатацию

Корпус занимает две стойковые единицы и требует подходящих направляющих и свободного пространства со стороны FRU. Перед установкой проверяют питание, розетки PDU, направление горячего и холодного коридоров, а также радиус изгиба QSFP-кабелей. Для резервирования блоки питания желательно подключать к независимым источникам.

Купить Cisco N9K-C9364C

В 49 Порт можно купить Cisco N9K-C9364C в состоянии REF / восстановленное продавцом. В предложении фиксируются цена, программный режим, состав двух PSU и трех вентиляторов, наличие креплений, гарантия и срок поставки. Для организаций доступны безналичная оплата и закрывающие документы.

Доставка выполняется по России транспортными компаниями или почтовыми службами. Складское устройство отправляется после проверки и упаковки; заказная поставка может занять несколько недель. По запросу подберем совместимые QSFP28/QSFP+, QSA, оптические модули и кабели для 40/100GbE линий.
