Cisco Nexus N9K-C9332PQ: плотная 40-гигабитная коммутация для ЦОД

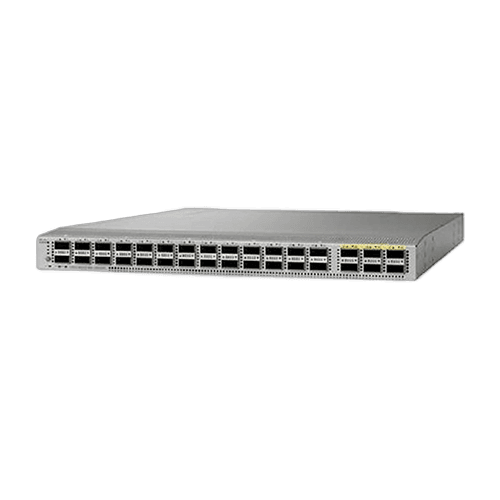

Cisco N9K-C9332PQ — фиксированный коммутатор семейства Nexus 9300, рассчитанный на построение высокопроизводительной сети центра обработки данных. Его главное отличие от универсальных моделей с набором медных и SFP+ портов — полностью однородная фронтальная панель: все 32 интерфейса выполнены в формате QSFP+ и работают на скорости 40 Гбит/с. Такая конфигурация удобна там, где требуется собрать в одном юните стойки многочисленные межкоммутаторные соединения, подключить серверные стойки к фабрике или организовать емкий уровень агрегации без перехода на 100GbE.

Коммутатор поддерживает суммарную полосу 2,56 Тбит/с и обрабатывает свыше 720 млн пакетов в секунду. Эти показатели относятся именно к N9K-C9332PQ и не заимствованы у внешне похожих Nexus 9332C или 9364C с портами QSFP28. Модель ориентирована на 40GbE; поэтому при проектировании важно заранее сопоставить ее с имеющимися QSFP+ трансиверами, активными оптическими кабелями и медными DAC-сборками.

Как используются 32 порта QSFP+

В режиме Cisco NX-OS все 32 разъема доступны как 40-гигабитные Ethernet-интерфейсы. При работе в фабрике Cisco ACI назначение портов структурировано иначе: 26 интерфейсов используются как downlink, еще 6 — как uplink. Порты 1–12 и 15–26 на стороне доступа поддерживают Dynamic Breakout 40G в четыре независимых канала 10G. Порты 13 и 14 для такого разделения не предназначены. Это дает возможность сочетать магистральные 40GbE-линии с подключениями 10GbE, однако точную схему breakout необходимо сверять с выбранным режимом работы, версией ПО и матрицей совместимости кабелей Cisco.

• 32 порта 40GbE QSFP+ для оптических модулей, DAC и AOC;
• до 96 логических 10GbE-линий через 24 поддерживающих Dynamic Breakout порта в ACI;
• отдельный порт управления 10/100/1000BASE-T, консоль RS-232 и два USB-разъема;

Задачи, для которых подходит N9K-C9332PQ

Модель рациональна для действующих инфраструктур Cisco, где стандарт 40GbE уже используется в ядре или между стойками и требуется увеличить плотность портов без полной замены оптики. В топологии leaf-spine устройство может работать как высокоплотный узел фабрики; в классической сети ЦОД — как Top-of-Rack, Middle-of-Row или агрегирующий коммутатор.

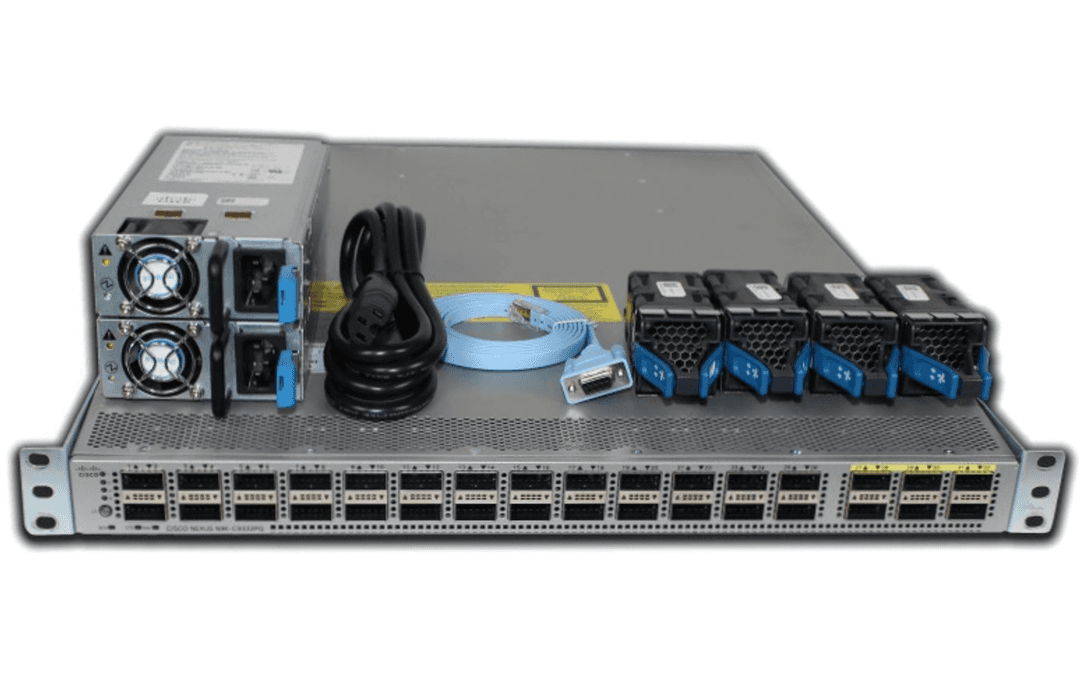

N9K-C9332PQ занимает 1RU, поэтому обеспечивает высокую концентрацию 40G-подключений при ограниченном пространстве стойки. Четыре сменных вентилятора и два отсека питания допускают обслуживание компонентов без замены всего устройства. При двух совместимых блоках питания возможно резервирование 1+1.

Питание и направление воздушного потока

Для этой модели Cisco предусмотрела несколько вариантов питания: AC 650 Вт, DC 930 Вт и HVAC/HVDC 1200 Вт. Конкретная поставка может отличаться, поэтому тип и количество блоков определяются по выбранной позиции. На складе встречаются комплектации с N9K-PAC-650W, N9K-PAC-650W-B и другими совместимыми модулями.

Направление охлаждения задают установленные вентиляторы и блоки питания. NXA-FAN-30CFM-B соответствует забору воздуха со стороны портов, а NXA-FAN-30CFM-F — выбросу воздуха со стороны портов. Все вентиляторы и источники питания в одном шасси должны обеспечивать согласованное направление потока. Перед заказом стоит указать расположение холодного коридора: менеджер подберет конкретный экземпляр с подходящими модулями, а не ограничится общей маркировкой модели.

Что проверить перед покупкой Cisco N9K-C9332PQ

При подборе восстановленного оборудования важна не только работоспособность портов. Следует согласовать программный режим, требуемую версию NX-OS или ACI, направление airflow, состав питания и вентиляторов, наличие креплений, кабелей питания и нужной оптики. Совместимость QSFP+ модулей и breakout-сборок проверяется по официальной матрице Cisco и фактическому сценарию подключения. Если известна версия действующей фабрики или коммутаторов на соседнем уровне, ее желательно сообщить до формирования предложения.

• уточним, нужен ли режим NX-OS или включение в Cisco ACI;
• сверим QSFP+ трансиверы, DAC/AOC и кабели 40G-to-4×10G;
• подберем направление охлаждения под компоновку стойки;
• зафиксируем блоки питания, вентиляторы, салазки и остальные элементы комплекта;
• проверим устройство и согласуем гарантию перед отгрузкой.

Купить Cisco N9K-C9332PQ в 49 Порт

В 49 Порт можно купить Cisco Nexus N9K-C9332PQ в состоянии REF / восстановленное продавцом. Цена зависит от фактической комплектации, состояния конкретного экземпляра и состава поставки. Мы поможем проверить совместимость с существующей сетью, подготовим предложение на оптику и кабели, а также согласуем оборудование для резервного комплекта.

Отправляем заказы транспортными компаниями и почтой по России. Срок зависит от наличия выбранной позиции; заказные комплектации могут поставляться несколько недель. Чтобы получить актуальную цену на N9K-C9332PQ, укажите количество устройств, нужный airflow, тип питания, режим эксплуатации и перечень требуемых QSFP+ соединений.
