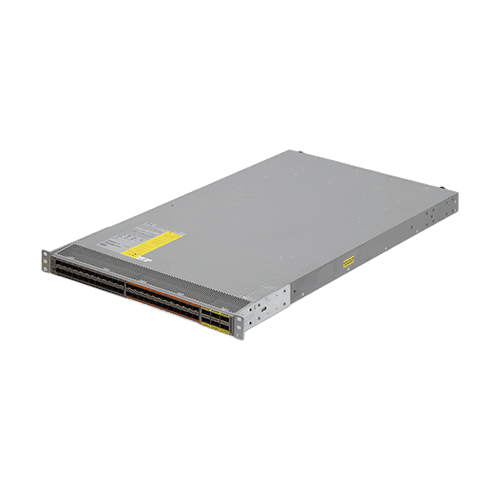

Коммутатор Cisco Nexus 5672UP-16G N5K-C5672UP-16G, 48 портов

Cisco Nexus 5672UP-16G: 48 портов 10GbE, 24 Unified Ports и 16G FC

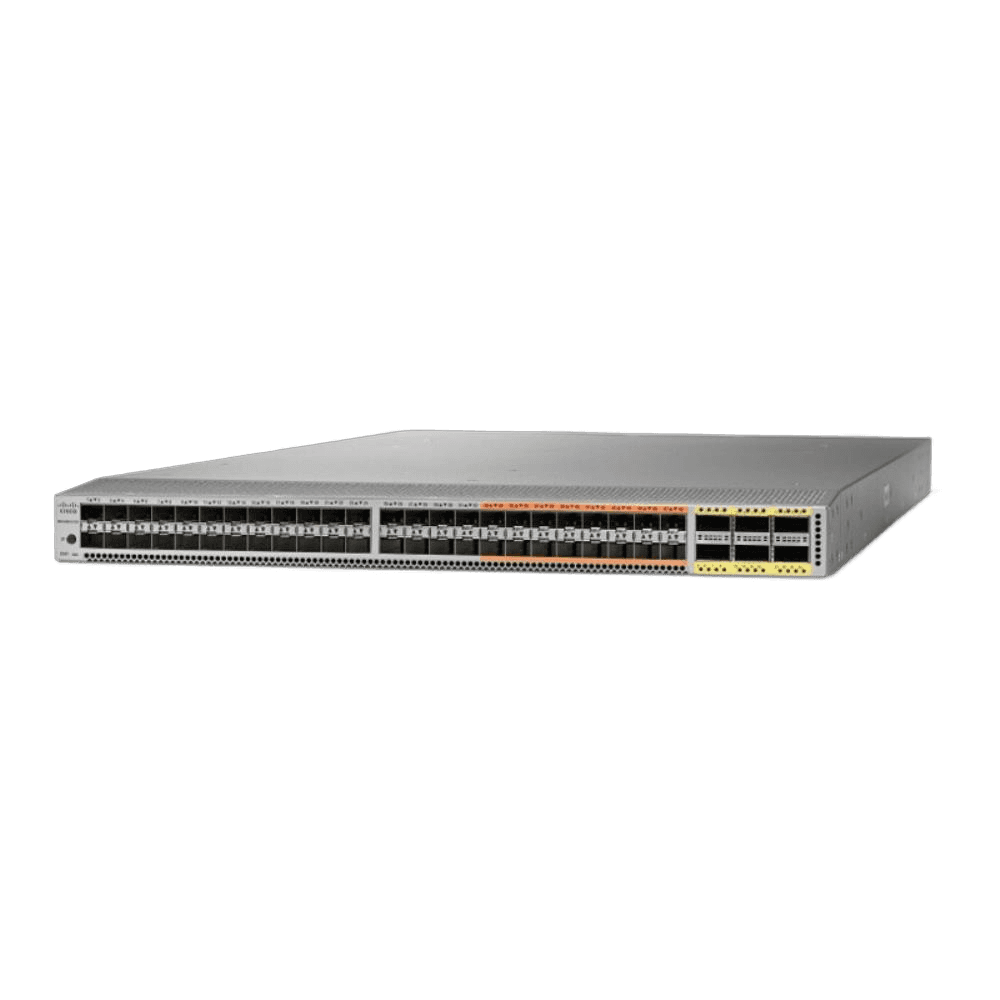

Cisco N5K-C5672UP-16G — коммутатор Cisco Nexus 5600 для объединенной LAN/SAN-инфраструктуры центра обработки данных. Число 16G в названии не обозначает количество портов: оно указывает на поддержку Fibre Channel 16 Гбит/с. На передней панели находятся 48 фиксированных SFP+-портов, из которых первые 24 работают как Ethernet 1/10GbE, а последние 24 являются unified и переключаются между 10GbE, FCoE и Fibre Channel 2/4/8/16 Гбит/с. Еще шесть QSFP+ дают подключения 40GbE.

В 49 Порт можно купить Cisco Nexus 5672UP-16G в проверенной восстановленной комплектации. Доступны варианты с блоками питания и вентиляторами разного направления. Состав и airflow конкретной позиции указываются отдельно: модули с суффиксом F создают fan-side intake, а компоненты B — port-side intake. Смешивать направления в одном устройстве нельзя.

Порты и варианты подключения

Все 48 SFP+-портов поддерживают классический 10 Gigabit Ethernet и FCoE. Первые 24 дополнительно работают на скорости 1GbE. Последние 24, выделенные на корпусе цветом, можно перевести в режим нативного Fibre Channel со скоростью 2, 4, 8 или 16 Гбит/с. Именно увеличенное число unified-портов и поддержка FC 16G отличают эту модификацию от обычного Nexus 5672UP, у которого unified-портов 16 и максимальная скорость FC составляет 8 Гбит/с.

Шесть QSFP+ поддерживают Ethernet и FCoE 40 Гбит/с. С breakout-кабелями каждый QSFP+ разделяется на четыре линии 10GbE, поэтому система может предоставить до 72 десятигигабитных интерфейсов. Оптические модули, DAC/AOC и breakout-кабели подбираются по матрице Cisco и версии NX-OS.

Производительность для ЦОД

Неблокирующая архитектура обеспечивает коммутационную полосу 1,44 Тбит/с и пересылку до 1,071 млрд пакетов в секунду. Cisco указывает задержку около 1 мкс при cut-through-коммутации. Все порты работают на линейной скорости в режимах L2 и L3. Буфер объемом 25 МБ предусмотрен на каждую группу из двенадцати 10GbE-портов.

• до 256 000 комбинированных записей MAC и ARP;
• Jumbo Frame до 9216 байт;
• до 4000 VLAN и ACL-записей;
• ECMP до 64 путей;
• подключение до 24 Fabric Extender Nexus 2000/2300.

Ethernet, VXLAN и маршрутизация

Nexus 5672UP-16G поддерживает VLAN, LACP, EtherChannel, vPC, MSTP/PVST+, private VLAN и FabricPath. VXLAN работает в bridging- и routing-режимах на линейной скорости, что позволяет строить оверлейную сеть между стойками и переносить виртуальные машины через L3-инфраструктуру.

Для маршрутизации доступны статические маршруты, OSPF, EIGRP, BGP, IS-IS, VRRP, HSRP, PIM и VRF-lite. Фактический набор функций зависит от версии NX-OS и лицензий. Перед заменой работающего устройства необходимо проверить feature set, конфигурацию vPC/FEX и совместимость версии ПО с соседними Nexus.

SAN и Fibre Channel

Двадцать четыре unified-порта дают возможность подключать FC-массивы, серверные HBA и межкоммутаторные линии без отдельной платформы на этом участке. Для FC 16 Гбит/с поддерживается до 128 buffer-to-buffer credits на порт; при полном размере FC-кадра Cisco указывает возможность SAN extension до 16 км при корректно рассчитанной оптической линии. Для FCoE используются механизмы Data Center Bridging, включая PFC и DCBX.

Режимы Ethernet и Fibre Channel задаются группами портов согласно правилам NX-OS. Перед проектированием нужно определить, какие номера станут FC, какие останутся Ethernet, и сопоставить их с лицензиями и кабельной схемой.

Корпус, питание и охлаждение

Коммутатор занимает 1U, размеры составляют 4,4 x 43,9 x 76,2 см, масса с двумя БП и тремя вентиляторами — около 15 кг. Два горячезаменяемых источника питания работают по схеме 1+1. Три независимых fan-модуля обеспечивают резервирование 2+1.

Cisco выпускает комплекты с забором воздуха со стороны вентиляторов и со стороны портов. В наших вариантах встречаются NXA-PAC-1100W с N6K-C6001-FAN-F и комплекты NXA-PAC-1100W-B с N6K-C6001-FAN-B. Направление поставляемого экземпляра фиксируется до заказа, чтобы устройство совпало со схемой горячего и холодного коридоров.

Проверка и поставка

Перед отгрузкой мы проверяем загрузку NX-OS, сетевые и unified-порты, оба БП, три вентилятора и направление airflow. Отдельно согласуются лицензии, оптика, DAC/AOC, breakout и крепления. Цена Cisco N5K-C5672UP-16G зависит от состояния, состава и гарантии. Доставка выполняется транспортной компанией или почтой; заказные позиции могут идти несколько недель.
