Коммутатор Cisco N3K-C3172TQ-10GT, 48 RJ-45 и 6 QSFP+

Cisco Nexus N3K-C3172TQ-10GT: 48 медных портов 10GbE

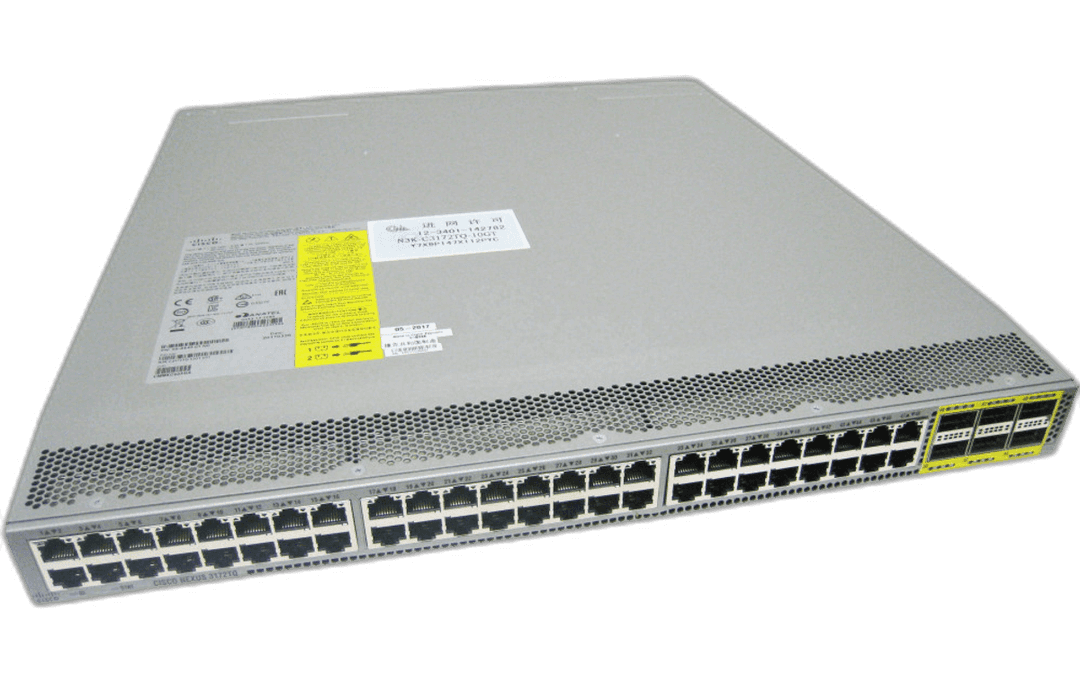

Cisco N3K-C3172TQ-10GT — коммутатор Top-of-Rack с 48 портами 10GBASE-T RJ-45 и шестью uplink-портами QSFP+. Он предназначен для дата-центров, где серверы подключаются по обычной медной витой паре на скорости до 10 Гбит/с, а восходящие линии строятся на 40GbE. Такое сочетание удобно при модернизации стойки без немедленной замены медной кабельной инфраструктуры на оптическую.

Окончание 10GT означает 10GBASE-T, а не «10 портов». На передней панели находятся 54 физических разъёма: 48 RJ-45 и 6 QSFP+. Каждый QSFP+ может работать как один 40GbE или как четыре интерфейса 10GbE через breakout. Поэтому Cisco описывает Nexus 3172TQ как платформу ёмкостью до 72 линий 10GbE.

Порты и режимы работы

• 48 × RJ-45: скорости 100 Мбит/с, 1 Гбит/с или 10 Гбит/с по медной линии.
• 6 × QSFP+: 40GbE либо до 24 дополнительных каналов 10GbE.
• До 72 × 10GbE: при использовании всех QSFP+ в режиме 4×10G breakout.
• Отдельные management, console и USB: для управления и обслуживания NX-OS.
• PoE отсутствует: RJ-45 предназначены для передачи данных, а не питания устройств.

Для 10GBASE-T требуется кабель соответствующей категории и допустимой длины. Возможность поднять 10GbE зависит от качества трассы, патч-панелей и коннекторов; старый канал, нормально работающий на 1 Гбит/с, не всегда стабилен на десятикратной скорости. Перед массовым переключением серверов полезно проверить несколько линий и фактические ошибки интерфейса.

Подключение серверов и uplink

Nexus 3172TQ применяют в стойках с серверами, у которых установлены медные 10GbE-адаптеры. Шесть QSFP+ можно направить к spine-коммутаторам, использовать для межстоечных соединений или разделить на 10G. В типовой leaf–spine схеме несколько 40G uplink дают запас для одновременного трафика серверов, но коэффициент переподписки рассчитывают по профилю нагрузки.

QSFP+ работают с совместимой оптикой, DAC, AOC и breakout-сборками. Для разделённого порта в NX-OS создаются дочерние интерфейсы, поэтому режим следует согласовать до подключения кабеля. При заказе проверяют кодирование модулей, длину соединения и поддержку конкретной версией программного обеспечения.

Производительность и NX-OS

Коммутатор построен как фиксированная платформа 1U с неблокирующей обработкой полного набора портов. Для серии Cisco указывает коммутационную ёмкость до 1,44 Тбит/с и скорость пересылки около 1,07 млрд пакетов в секунду.

Устройство работает под управлением Cisco NX-OS и поддерживает функции L2/L3 для сетей ЦОД: VLAN, vPC, LACP, маршрутизацию и автоматизацию через доступные интерфейсы управления. Набор функций и масштаб таблиц зависит от релиза и лицензии. Перед включением в существующую инфраструктуру следует проверить совместимость образа, конфигурации vPC и протоколов с соседними Nexus.

Airflow, питание и вентиляторы

Для Nexus 3172TQ существуют варианты с выдувом со стороны портов и с забором воздуха со стороны портов. Направление задаётся установленными вентиляторами и блоками питания. В корпусе предусмотрены четыре fan module по схеме 3+1 и два отсека PSU; для работы достаточно одного блока, второй обеспечивает резервирование.

Все компоненты охлаждения должны иметь одинаковое направление. Смешивание forward и reversed airflow нарушает схему стойки и может вызвать предупреждение оборудования. Перед поставкой требуется проверить PID каждого PSU и вентилятора, а не определять поток только по внешнему виду корпуса.

Жизненный цикл и сценарий покупки

Cisco прекратила продажу N3K-C3172TQ-10GT и предложила в качестве замены более современную Nexus 9300. Для новой фабрики стоит сравнить поколения по 25/100GbE, памяти и срокам поддержки. Однако 3172TQ остаётся практичным для точной замены, расширения существующего парка или подключения серверов, которым нужны 48 медных 10GBASE-T-портов.

При покупке восстановленного устройства особенно важны диагностика всех RJ-45 и QSFP+, состояние вентиляторов, блоков питания и отсутствие ошибок NX-OS. Также проверяют доступную версию ПО и право её использования в инфраструктуре заказчика.

Что проверить перед заказом

1. Точный PID N3K-C3172TQ-10GT, не версии 32T, PQ или XL.
2. Работу 48 портов 10GBASE-T на требуемых скоростях.
3. Шесть QSFP+ и необходимые режимы 40G либо 4×10G.
4. Одинаковый airflow четырёх вентиляторов и блоков питания.
5. Комплект из одного или двух PSU, направляющих и силовых кабелей.
6. Версию NX-OS, лицензии, конфигурацию и гарантию.

Купить Cisco N3K-C3172TQ-10GT

Цена Cisco N3K-C3172TQ-10GT зависит от состояния, комплекта питания, airflow и аксессуаров. В 49port можно заказать коммутатор для замены или расширения серверной стойки. Мы проверим точный PID, порты и модули, согласуем гарантию и подберём QSFP+, DAC/AOC или breakout-кабели.

В заявке укажите число медных 10G-линий, длину кабелей, схему uplink и направление охлаждения. Доставка выполняется транспортной компанией или почтой; заказная позиция может идти несколько недель. Комплектность и срок фиксируются до оплаты.
