Коммутатор Cisco N3K-C3064PQ-10GX, 48 портов SFP+ и 4 QSFP+

Cisco Nexus 3064-X для высокоплотной коммутации 10GbE

Cisco N3K-C3064PQ-10GX — коммутатор Nexus 3064-X в корпусе 1U с 48 портами SFP+ и четырьмя портами QSFP+. Он рассчитан на серверные стойки и сети ЦОД, где требуется подключить большое количество узлов по 1/10GbE и вывести трафик через высокоскоростные 40GbE-линии. Обозначение 10GX относится к версии Nexus 3064-X и не означает наличие десяти портов.

Модель построена для архитектур top-of-rack и leaf: серверы, гипервизоры и системы хранения подключаются к SFP+, а QSFP+ используются для uplink-соединений, межкоммутаторных связей или разветвления на дополнительные 10GbE-интерфейсы. Коммутатор работает под управлением Cisco NX-OS, поэтому хорошо вписывается в инфраструктуру, где уже используются Nexus и приняты единые процедуры настройки, мониторинга и резервного копирования конфигураций.

Портовая конфигурация Nexus 3064-X

• 48 портов SFP+: подключения 1 и 10 Гбит/с с совместимыми трансиверами или DAC-кабелями;
• 4 порта QSFP+: линии 40 Гбит/с либо breakout-подключения 4 × 10GbE;
• отдельный management-порт: управление вне полосы передачи данных;
• консольный интерфейс: первоначальная настройка и обслуживание;
• форм-фактор 1U: высокая плотность соединений при минимальном расходе места в стойке.

При использовании breakout все четыре QSFP+ могут быть разделены на четыре десятигигабитных канала, что даёт до 64 логических 10GbE-интерфейсов. Реальная схема зависит от версии NX-OS, выбранных кабелей и поддерживаемого режима портов. Для подключения оборудования по оптике заранее сверяют длину волны, дальность, тип волокна и совместимость трансиверов с обеих сторон линии.

Производительность и назначение

Официальный даташит Cisco указывает коммутационную ёмкость 1,2 Тбит/с и производительность до 950 млн пакетов в секунду. Задержка для Nexus 3064-X начинается примерно от 1 микросекунды. Такие параметры подходят для east-west трафика между серверами, кластеров виртуализации, резервного копирования, сетей хранения и других задач, чувствительных к задержкам и перегрузке uplink-каналов.

В отличие от универсального офисного коммутатора, N3K-C3064PQ-10GX ориентирован на дата-центр. Он не предоставляет PoE для телефонов или точек доступа, зато предлагает плотную 10GbE-коммутацию, поддержку L2/L3-функций, PortChannel, ECMP, VLAN, QoS, jumbo frames, мониторинг sFlow и программируемые средства управления NX-OS.

Резервирование и обслуживание

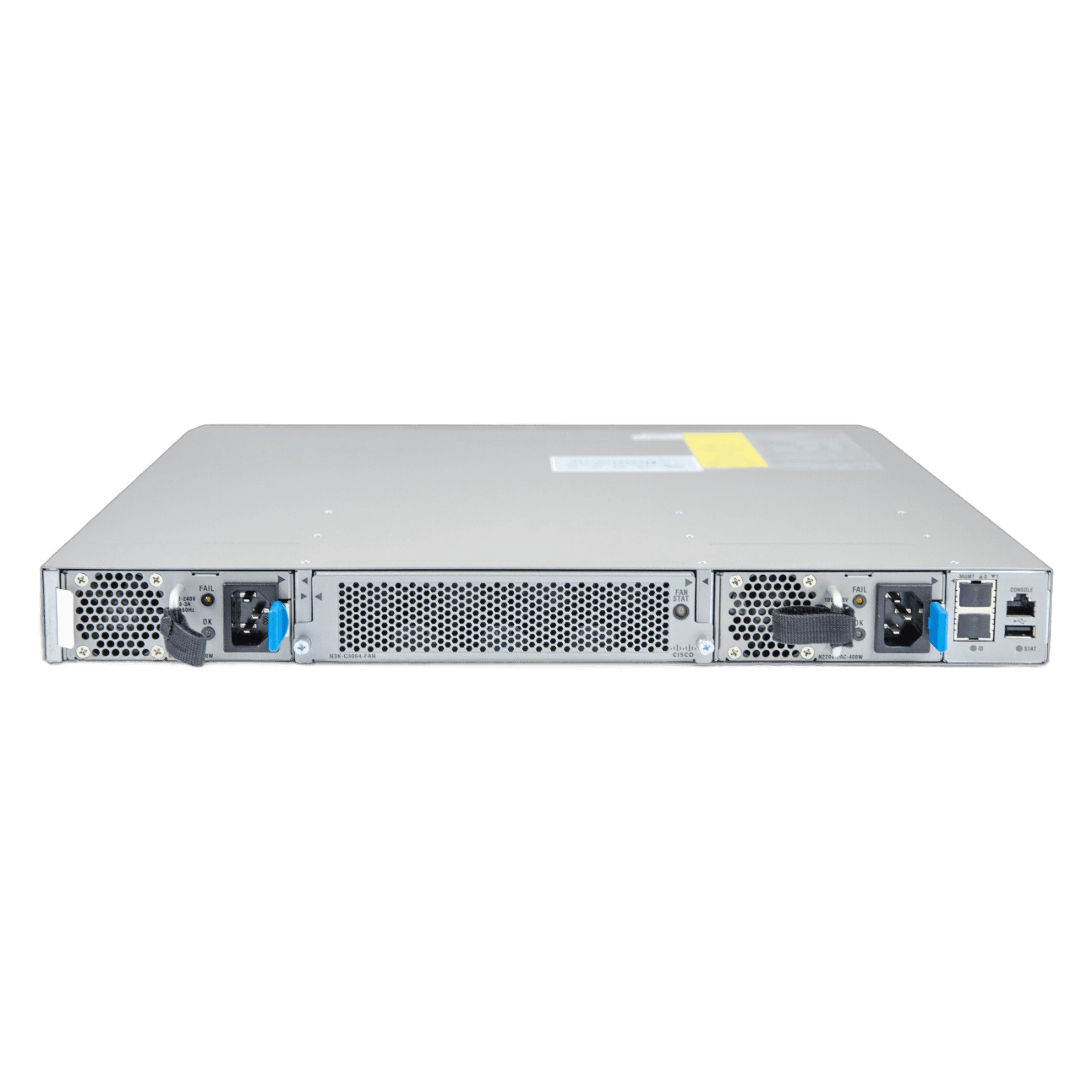

Шасси использует сменные вентиляторные модули и два отсека для блоков питания. Возможна установка AC- или DC-источников с резервированием. Для этой серии существуют компоненты с прямым и обратным направлением воздушного потока, поэтому при поставке важно согласовать ориентацию стойки. Вентиляторы и PSU должны относиться к одному типу airflow: смешивание направлений ухудшает охлаждение и может вызвать температурные предупреждения.

Перед заменой существующего Nexus полезно сверить не только артикул шасси, но и PID блоков питания, маркировку вентиляторов, версию NX-OS и набор лицензий. У восстановленного оборудования комплектация бывает разной: наличие двух PSU, рельсов, кабелей питания, трансиверов и лицензий нельзя определять только по фотографии корпуса.

Лицензии и совместимость

Базовые возможности Layer 3 связаны с лицензией N3K-BAS1K9, а расширенные функции маршрутизации — с N3K-LAN1K9, которая требует базовой лицензии. Нужный уровень зависит от проекта: для простой L2-коммутации и для сети с динамической маршрутизацией требования будут различаться. Перед заказом стоит перечислить используемые протоколы и ожидаемую схему подключения — это позволит проверить программную совместимость до отгрузки.

Для действующей инфраструктуры также учитывают поддерживаемый Cisco релиз NX-OS. Не каждую старую конфигурацию следует переносить на устройство без проверки синтаксиса и доступности функций. Если коммутатор приобретается как запасной, желательно сообщить точную модель и версию ПО рабочего узла.

Купить Cisco N3K-C3064PQ-10GX с проверкой

49 Порт поставляет восстановленное сетевое оборудование с согласованной гарантией. Перед отправкой Cisco Nexus 3064-X проходит проверку запуска, портов, вентиляторов, блоков питания и системных сообщений. По запросу предоставим фотографии конкретного экземпляра, уточним направление airflow и зафиксируем состав поставки в предложении.

Цена Cisco N3K-C3064PQ-10GX зависит от состояния, числа блоков питания, комплекта креплений, лицензий и дополнительных модулей. Вместе с коммутатором можно подобрать совместимые SFP+, QSFP+, DAC и breakout-кабели. Доставка выполняется транспортными компаниями или почтой по России; заказная конфигурация может поставляться несколько недель.
