Fabric Extender Cisco Nexus N2K-C2248PQ-10GE, 48 портов

Cisco Nexus N2K-C2248PQ-10GE: 48 оптических портов для серверной стойки

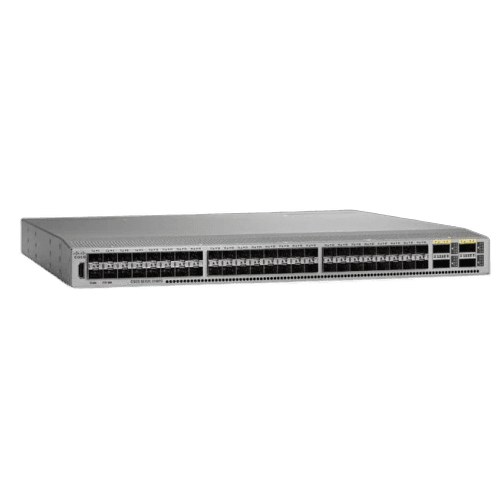

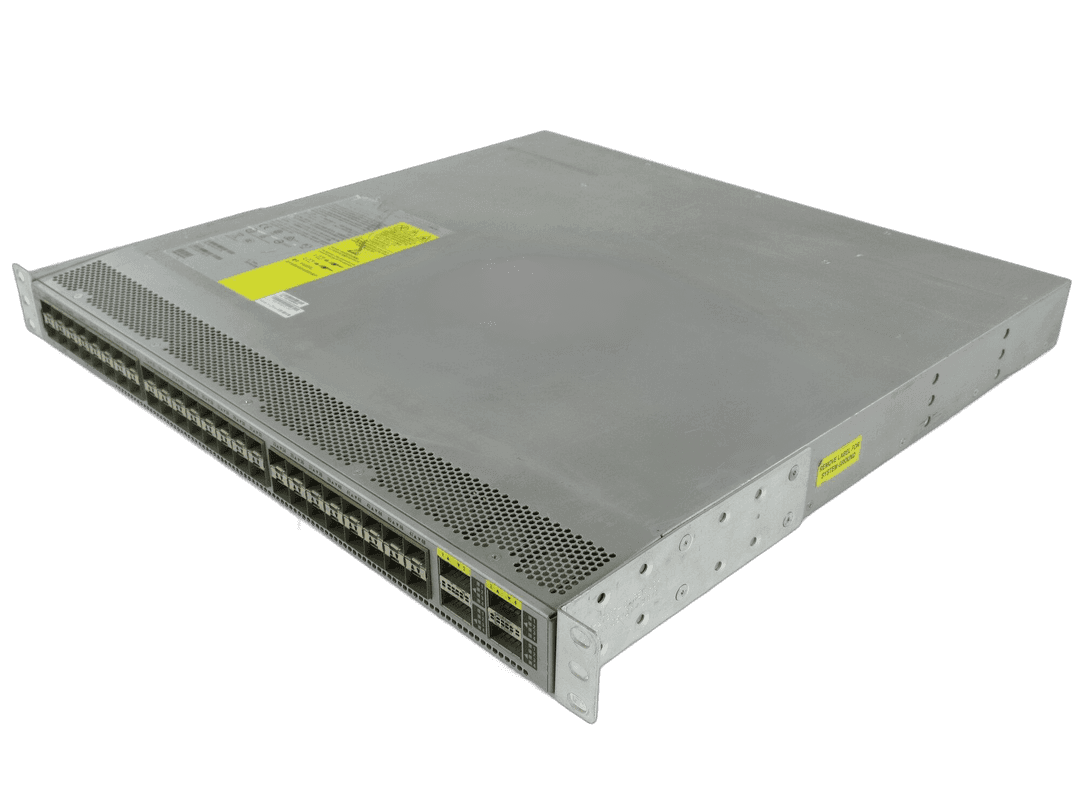

Cisco N2K-C2248PQ-10GE — это Fabric Extender серии Nexus 2000 для высокоплотного подключения серверов к единой фабрике Cisco Nexus. Устройство предоставляет 48 host-интерфейсов SFP/SFP+ со скоростями 1 или 10 Гбит/с и четыре fabric-интерфейса QSFP+ 40 Гбит/с. Оно устанавливается рядом с серверами, сокращает длину кабельных трасс и переносит управление портами на родительский коммутатор Nexus.

Важно правильно понимать назначение модели: Nexus 2248PQ не работает как автономный коммутатор с собственной независимой плоскостью управления. После подключения к совместимому parent switch он обнаруживается как FEX и ведёт себя как удалённая линейная карта. Конфигурация серверных интерфейсов, VLAN, политик и диагностика выполняются централизованно на родительском Nexus. Поэтому перед покупкой необходимо проверить матрицу совместимости конкретной платформы и версии NX-OS.

В 49 Порт можно купить Cisco N2K-C2248PQ-10GE в восстановленном исполнении с проверкой портов, блоков питания и вентиляторов. Мы согласуем направление воздушного потока, состав оптики, кабели fabric links и монтажный комплект. Цена зависит от фактической комплектации: SFP/SFP+, QSFP+, FET-трансиверы и кабели могут не входить в базовую поставку.

Интерфейсы Nexus 2248PQ

• 48 портов 1/10GE SFP/SFP+ для подключения серверов и других конечных систем;
• 4 порта 40GE QSFP+ для соединения с родительским Cisco Nexus;
• до 16 логических 10GE fabric links при разбиении четырёх QSFP+ соединений;
• поддержка Ethernet и Fibre Channel over Ethernet на совместимой фабрике;
• поддержка Data Center Bridging для объединения LAN- и SAN-трафика.

Оптический формат host-портов позволяет выбрать физическую среду под архитектуру ЦОД: короткие DAC-подключения внутри стойки, активные оптические кабели либо отдельные трансиверы с нужной дальностью. Модель следует отличать от Nexus 2232TM и других вариантов с медными 10GBASE-T портами. У N2K-C2248PQ-10GE все 48 серверных интерфейсов рассчитаны на SFP/SFP+, а четыре uplink-позиции выполнены в формате QSFP+.

Зачем использовать Fabric Extender

FEX помогает сохранить модель централизованного управления при большом количестве стоек. Администратор работает с родительским Nexus, а не поддерживает отдельную конфигурацию на каждом устройстве доступа. Это уменьшает число самостоятельных точек управления, упрощает применение единых политик и облегчает замену оборудования в стойке. Для серверов интерфейсы выглядят как обычные порты фабрики, хотя физически находятся на Nexus 2248PQ.

Архитектура подходит для сред с высокой плотностью 10GbE, где требуется подключить до 48 серверных портов в одном устройстве высотой 1U. QSFP+ fabric links сокращают количество кабелей между FEX и уровнем агрегации. При проектировании нужно рассчитать коэффициент переподписки, количество активных uplink и схему резервирования через поддерживаемые parent switches.

Питание, охлаждение и совместимость

Корпус занимает 1U и имеет размеры около 43,7 × 439,4 × 449,6 мм. Масса полностью укомплектованного устройства составляет примерно 8 кг. Шасси рассчитано на два сменных блока питания и четыре вентиляторных модуля. Cisco предлагает исполнения с направлением воздуха port-side exhaust и port-side intake; смешивать несовместимые по airflow блоки питания и вентиляторы нельзя.

Для модели доступны AC- и DC-варианты питания. По спецификации Cisco типичное энергопотребление Nexus 2248PQ составляет около 175 Вт, максимальное — 234 Вт. Точное потребление зависит от установленных трансиверов и нагрузки. Перед размещением в стойке следует проверить направление холодного и горячего коридоров, тип питающей сети и наличие всех четырёх fan-модулей.

Совместимость определяется не только разъёмом. Необходимо учитывать модель родительского Nexus, тип линейной карты, режим работы NX-OS или ACI и поддерживаемую версию программного обеспечения. Например, доступность FCoE и конкретных схем подключения зависит от всей фабрики. Мы рекомендуем заранее сообщить модель parent switch и текущую версию NX-OS — это позволяет исключить покупку аппаратно подходящего, но программно неподдерживаемого FEX.

Что проверить перед заказом

• точный PID N2K-C2248PQ-10GE и серийный номер;
• два блока питания нужного типа и одинакового направления airflow;
• четыре совместимых вентиляторных модуля;
• наличие направляющих или креплений для 19-дюймовой стойки;
• совместимость QSFP+/FET и host-трансиверов с выбранной схемой;
• поддержку FEX родительским коммутатором и установленной версией NX-OS.

Пришлите менеджеру состав существующей фабрики, требуемое число серверных соединений и длины линий. Мы поможем подобрать N2K-C2248PQ-10GE, согласовать оптику и кабели, зафиксировать комплект поставки, гарантию и срок. Оборудование отправляется транспортной компанией или почтой; заказные позиции могут доставляться несколько недель.
