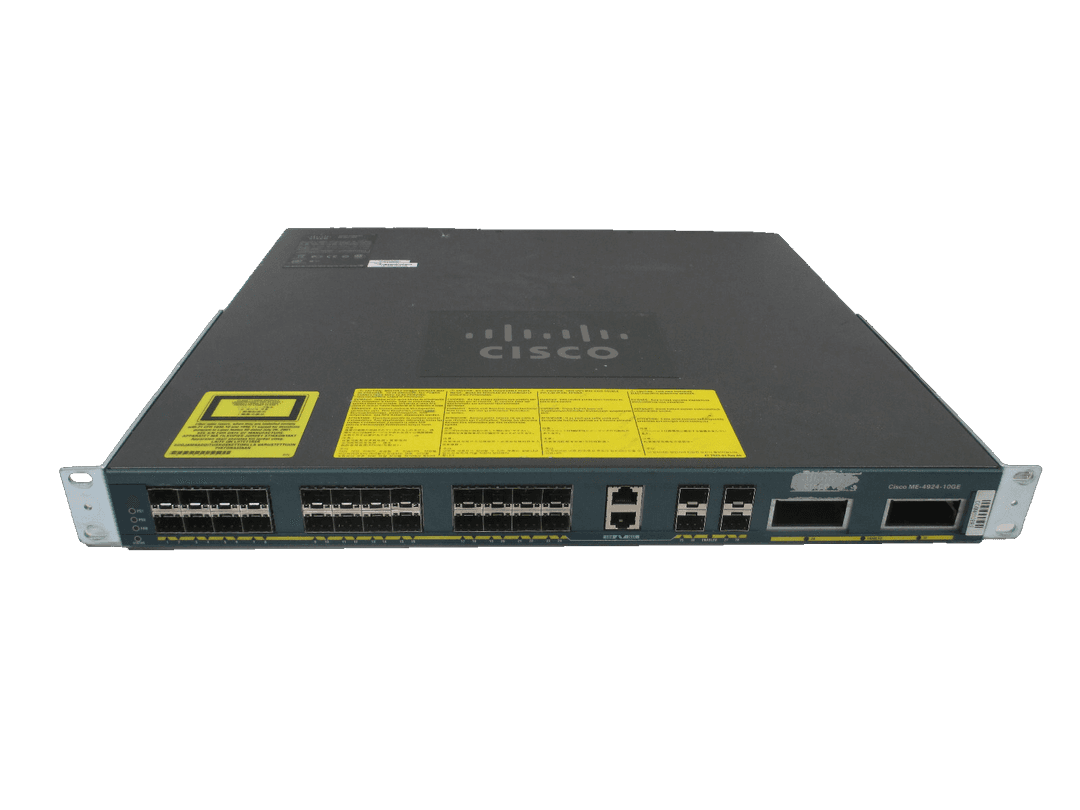

Коммутатор Cisco ME-4924-10GE — 24 SFP, 2 X2 10GE

Cisco ME-4924-10GE для оптической агрегации Metro Ethernet

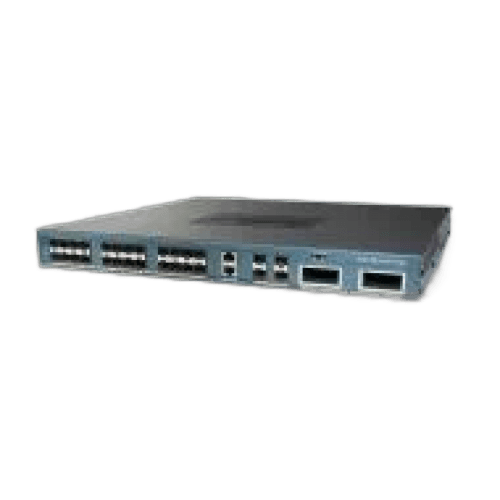

Cisco ME-4924-10GE — операторский коммутатор агрегации в корпусе 1U, рассчитанный на подключение оптических гигабитных линий и передачу трафика через высокоскоростные uplink. На фронтальной панели предусмотрены 24 интерфейса 1 Gigabit Ethernet SFP для пользовательских или нижестоящих соединений. Uplink-секция поддерживает еще четыре гигабитных SFP либо два порта 10 Gigabit Ethernet X2 в зависимости от выбранной конфигурации.

Модель относится к серии Cisco ME 4900 и использует аппаратную платформу семейства Catalyst 4900. Ее целевая область — узлы Metro Ethernet, сети операторов связи, площадки агрегации и корпоративные инфраструктуры с большим числом оптических подключений. Это не коммутатор с 24 портами 10GbE: основные интерфейсы работают на скорости 1 Гбит/с, а 10-гигабитная полоса доступна на двух X2 uplink. Такое различие важно учитывать при подборе трансиверов и расчете пропускной способности.

Оптические интерфейсы и схема подключения

Двадцать четыре SFP-порта могут использоваться как UNI-интерфейсы для подключения клиентов, распределительных узлов или удаленных площадок. Четыре дополнительных SFP подходят для гигабитных магистралей и транковых соединений. Для более производительного выхода к ядру предусмотрены два разъема X2 под 10GbE-трансиверы. Конкретный режим uplink и совместимые модули следует сверять с установленным программным образом и таблицей совместимости Cisco.

• 24 × 1G SFP для основных оптических соединений;
• uplink-конфигурация 4 × 1G SFP или 2 × 10G X2;
• поддержка EtherChannel для объединения физических каналов;
• отдельные консольный и служебный интерфейсы для настройки;
• отсутствие медных RJ-45 портов доступа.

SFP, X2 и оптические патч-корды не стоит считать частью стандартной поставки без подтверждения. Для проекта заранее определяют тип волокна, длину линии, допустимый бюджет затухания и требуемую длину волны. Это позволяет подобрать модули без несовместимости и не переплачивать за ненужную дальность.

Производительность и программные возможности

Коммутатор обеспечивает полосу пересылки 96 Гбит/с и производительность до 72 млн пакетов в секунду. Таблица MAC-адресов рассчитана на 55 000 записей, а аппаратные ресурсы маршрутизации — до 32 000 маршрутов. Объем оперативной памяти составляет 256 МБ, встроенной flash-памяти — 64 МБ. Платформа подходит для плотной агрегации гигабитных потоков без перехода к модульному шасси.

Базовый программный образ IP Base включает функции второго уровня, управление VLAN, QoS, контроль широковещательного трафика, списки доступа, механизмы защиты и ограниченные возможности маршрутизации. Для расширенных протоколов Layer 3 применялся образ Enterprise Services. Перед покупкой необходимо проверить фактически установленную версию Cisco IOS и доступный набор функций: для снятого с производства оборудования программная комплектация влияет на применимость не меньше, чем состояние портов.

Питание, охлаждение и монтаж

Шасси высотой 1U имеет сменный вентиляторный модуль и допускает установку резервируемых блоков питания переменного либо постоянного тока мощностью 300 Вт. Оригинальная позиция ME-4924-10GE заказывалась без блока питания, поэтому наличие одного или двух БП обязательно согласовывают отдельно. Также необходимо проверить направление воздушного потока и соответствие питания инфраструктуре площадки.

Габариты устройства составляют 4,45 × 43,91 × 40,99 см, масса — около 7,48 кг. Для стандартного монтажа требуется комплект стоечных креплений; для центральной установки в операторскую стойку Cisco выпускала отдельные наборы под 19- и 23-дюймовые конструкции. В восстановленной поставке состав крепежа может различаться.

Проверка перед заказом

Перед тем как купить Cisco ME-4924-10GE, следует зафиксировать необходимое количество блоков питания, тип электросети AC или DC, направление охлаждения, версию IOS и перечень оптических модулей. При приемке проверяются все SFP- и X2-интерфейсы, состояние разъемов, работа вентиляторов, загрузка системы и отсутствие критических ошибок в журнале.

49 Порт поможет подобрать комплект под существующую оптическую инфраструктуру, согласовать совместимые SFP/X2, крепления и питание. Оборудование проверяется перед отгрузкой, а состояние, гарантия, цена и срок поставки фиксируются в предложении. Доставка выполняется транспортной компанией или почтой; для тяжелого сетевого оборудования используется упаковка, защищающая корпус и разъемы при перевозке.
