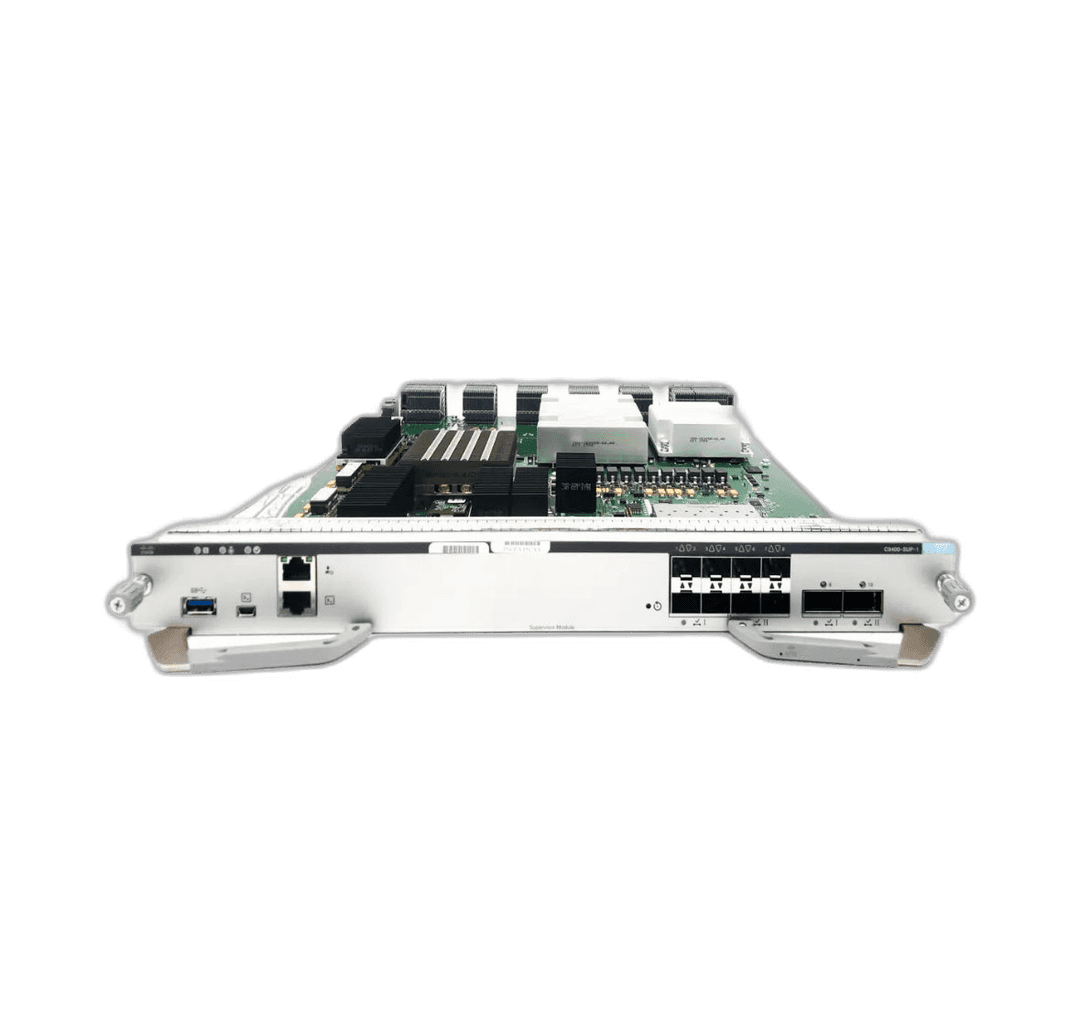

Модуль управления Cisco C9400-SUP-1 для Catalyst 9400

Cisco C9400-SUP-1 — модуль управления для коммутаторов Catalyst 9400

Cisco C9400-SUP-1 — это Supervisor Engine первого поколения для модульных коммутаторов Cisco Catalyst 9400. Он устанавливается в выделенный слот шасси и отвечает за управление системой, обработку протоколов, коммутацию трафика между линейными картами и работу встроенных восходящих интерфейсов. Это не отдельный настольный или стоечный коммутатор: модуль приобретают для комплектации, ремонта или расширения шасси C9404R, C9407R и C9410R.

Модель рассчитана прежде всего на уровень доступа корпоративной сети. Она построена на программируемой архитектуре Cisco UADP 2.0 и обеспечивает до 1,44 Тбит/с централизованной проводной производительности. Пропускная способность на один слот составляет 80 Гбит/с во всех трех совместимых шасси. Такой профиль подходит для кампусных сетей, офисных комплексов, образовательных учреждений и распределенных объектов, где важны резервирование управляющего модуля, единая политика доступа и возможность постепенно наращивать количество портов.

Восходящие интерфейсы и варианты подключения

На лицевой панели C9400-SUP-1 предусмотрены восемь интерфейсов 10 Gigabit Ethernet SFP+ и два интерфейса 40 Gigabit Ethernet QSFP+. Они работают в конфигурациях, определенных Cisco: при одном Supervisor можно задействовать восемь портов 10G, два порта 40G либо сочетание четырех портов 10G и одного порта 40G. При установке двух модулей доступные uplink-порты распределяются между активным и резервным Supervisor в соответствии с выбранной схемой отказоустойчивости. Перед заказом важно заранее определить тип оптики и требуемую конфигурацию uplink, а не ориентироваться только на физическое количество разъемов.

Модуль поддерживает аппаратную обработку IPv4 и IPv6, масштабируемые таблицы L2/L3, Flexible NetFlow, QoS и списки контроля доступа. В официальной конфигурации для C9400-SUP-1 заявлены до 64 000 MAC-адресов, до 112 000 IPv4-маршрутов, 16 ГБ оперативной памяти и 10 ГБ flash-памяти. Управление выполняется под Cisco IOS XE, что дает модельно-ориентированную телеметрию, программируемость и централизованную эксплуатацию Catalyst 9400.

Совместимость с шасси и линейными картами

Cisco C9400-SUP-1 совместим с шасси C9404R, C9407R и C9410R. Минимальная версия ПО зависит от платформы: для C9404R требуется Cisco IOS XE 16.9.1, для C9407R и C9410R — 16.6.1. Supervisor поддерживает распространенные линейные карты серии 9400, включая C9400-LC-48U, C9400-LC-48T, C9400-LC-48UX, C9400-LC-24XS, C9400-LC-48P, C9400-LC-24S и другие модели, перечисленные Cisco. Конкретную совместимость необходимо сверять с установленной версией IOS XE и составом шасси.

Для систем, где простой критичен, предусмотрена установка двух Supervisor Engine. Резервирование позволяет использовать механизмы высокой доступности платформы и обслуживать управляющий модуль с меньшим риском длительного перерыва. Сам модуль выполнен в сменном форм-факторе; его габариты составляют 4,06 × 37,90 × 37,00 см, масса — около 4,5 кг. Для корректного монтажа нужны свободный supervisor-слот, совместимое шасси и соблюдение требований Cisco к установке и версии программного обеспечения.

Что проверить перед покупкой

• Точную модель: C9400-SUP-1 нельзя автоматически заменять на C9400-SUP-1XL, C9400-SUP-1XL-Y или модули второго поколения — у них различаются возможности и профиль применения.
• Шасси и слот: сообщите модель Catalyst 9400 и текущую конфигурацию Supervisor.
• Версию IOS XE: она должна соответствовать минимальным требованиям шасси и выбранных линейных карт.
• Схему uplink: укажите, нужны ли 10G SFP+, 40G QSFP+ или смешанная конфигурация.
• Комплект поставки: заранее согласуйте состояние, наличие накопителя и дополнительных компонентов, если они требуются проектом.

Купить Cisco C9400-SUP-1 в 49 Порт

В 49 Порт можно купить Cisco C9400-SUP-1 для замены неисправного Supervisor, комплектации резервного управляющего модуля или восстановления существующего шасси Catalyst 9400. Перед отгрузкой мы сверим part number, совместимость с вашим шасси и заявленную комплектацию. По запросу менеджер уточнит фактическое состояние, срок поставки, гарантийные условия и доступность нужного количества.

Чтобы получить цену C9400-SUP-1, отправьте заявку с моделью шасси, версией программного обеспечения и желаемой схемой подключения. Доставка возможна транспортной компанией или почтой; для заказных позиций срок может составлять несколько недель. Такой подход помогает подобрать именно нужный Supervisor Engine и избежать покупки внешне похожей, но технически иной модификации.
