Коммутатор Cisco C6880-X-LE

Cisco C6880-X-LE для масштабируемого ядра и агрегации

Cisco Catalyst C6880-X-LE — расширяемый коммутатор для ядра и уровня агрегации корпоративной сети. В отличие от полностью модульных шасси, он объединяет базовые сетевые интерфейсы и вычислительные ресурсы в одном корпусе, но позволяет наращивать плотность портов с помощью четырех сменных карт. Такая архитектура подходит для модернизации магистрали от 1 Гбит/с к 10 Гбит/с без немедленной замены всей платформы.

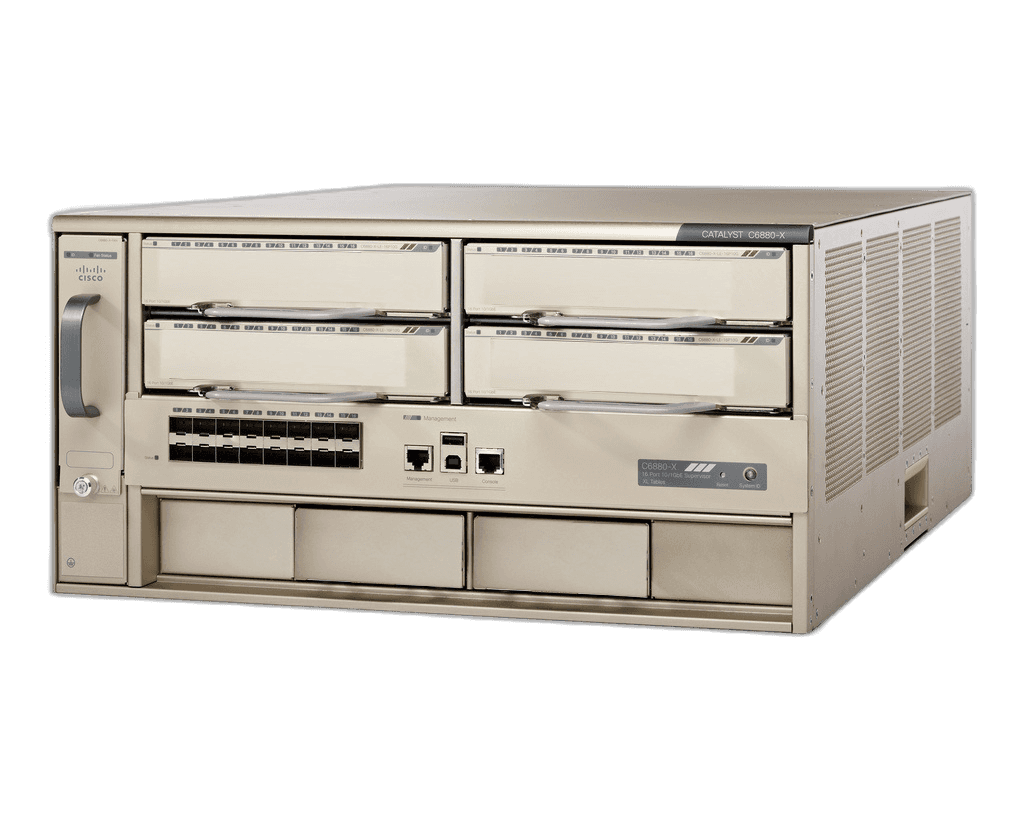

Базовый модуль содержит 16 портов SFP/SFP+ 1/10 Гбит/с. В каждый из четырех слотов можно установить карту C6880-X-LE-16P10G еще на 16 оптических интерфейсов. Полностью укомплектированная система поддерживает до 80 портов 1 или 10 Гбит/с. Портовые карты допускают горячую замену, однако свободный слот при эксплуатации должен быть закрыт совместимым модулем-заглушкой. Фотография в карточке показывает один из вариантов заполнения; фактический состав карт, трансиверов и блоков питания согласовывается перед заказом.

Чем версия LE отличается от C6880-X

Обозначение LE указывает на стандартный объем аппаратных таблиц. Для C6880-X-LE заявлены до 128 000 MAC-адресов, 256 000 маршрутов IPv4, 128 000 маршрутов IPv6 и 64 000 записей ACL, совместно используемых функциями безопасности и QoS. Аппаратный NetFlow поддерживает до 512 000 записей на модульный слот и до 2,5 млн на систему. Это важно учитывать при выборе: внешне C6880-X-LE и C6880-X похожи, но XL-версия рассчитана на существенно более крупные таблицы маршрутизации, ACL и NetFlow.

Коммутационная емкость платформы достигает 2 Тбит/с, а при объединении пары устройств в Virtual Switching System — до 4 Тбит/с. Шасси поддерживает до 220 Гбит/с на слот портовой карты; базовый модуль и 16-портовая карта обеспечивают до 80 Гбит/с. Аппаратная обработка достигает 300 Mpps для IPv4 и L2 и 150 Mpps для IPv6 при полностью укомплектованной системе.

Отказоустойчивость и функции сети

Два совместимых Catalyst 6880-X можно объединить в VSS и управлять ими как одной логической системой. Это упрощает резервирование магистральных соединений, уменьшает зависимость от STP и позволяет подключать нижестоящие устройства к разным физическим коммутаторам. Платформа поддерживает MPLS, VPLS, VRF Lite, EVN, аппаратный Flexible NetFlow, TrustSec и MACsec. Доступность конкретных функций зависит от версии Cisco IOS Software и установленной лицензии.

Корпус рассчитан на два блока питания 3000 Вт: AC, DC либо допустимую смешанную конфигурацию. При двух модулях доступно резервирование 1+1. Портовые карты и резервные блоки питания поддерживают OIR. Вентиляторный модуль построен с резервированием вентиляторов, но его наличие и состояние, как и количество блоков питания, необходимо фиксировать в составе поставки.

Монтаж и подбор компонентов

C6880-X-LE занимает примерно 5U, имеет глубину 58,42 см и весит около 29 кг с двумя блоками питания и вентиляторным модулем без портовых карт. Полностью укомплектованное шасси весит около 39,9 кг. Перед установкой нужно проверить полезную глубину шкафа, допустимую нагрузку, крепеж, питание и свободное пространство для кабелей. Для подключения подбираются совместимые SFP/SFP+, DAC или оптические кабели; сами трансиверы не следует считать частью базового шасси.

Что согласовать перед покупкой

• точный артикул C6880-X-LE со стандартными таблицами;
• количество и тип карт C6880-X-LE-16P10G;
• число и тип блоков питания 3000 Вт, наличие вентиляторного модуля;
• версию ПО, лицензию и необходимые функции VSS, MPLS, NetFlow или MACsec;
• комплект креплений, заглушек, кабелей питания и состояние интерфейсов;
• совместимость выбранных SFP/SFP+ и кабелей с требуемыми линиями.

Купить Cisco C6880-X-LE в 49 Порт

Мы проверяем маркировку шасси и установленных модулей, включение, состояние портов и согласованный комплект до отгрузки. Для восстановленного оборудования отдельно фиксируются внешний вид, состав, версия программного обеспечения и гарантия. Это снижает риск получить внешне похожую XL-модификацию, неподходящие портовые карты или неполный комплект питания.

Чтобы купить Cisco C6880-X-LE, отправьте заявку из карточки и укажите необходимое количество портов, тип оптики и требования к резервированию. Менеджер уточнит наличие, цену и срок поставки. Доставка выполняется транспортной компанией или почтой; заказные конфигурации могут поставляться в течение нескольких недель.
