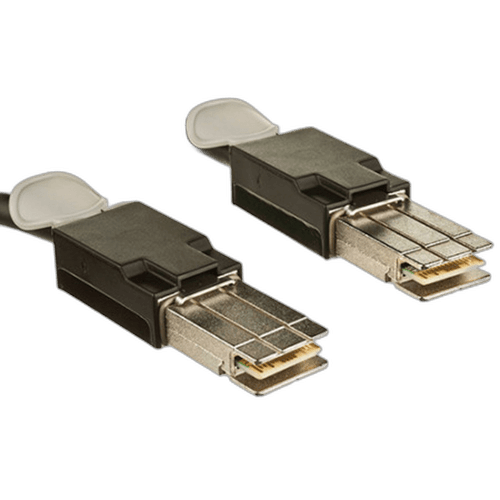

Кабель CAB-STK-E-0.5M-UHW, аналог Cisco FlexStack, 0,5 м

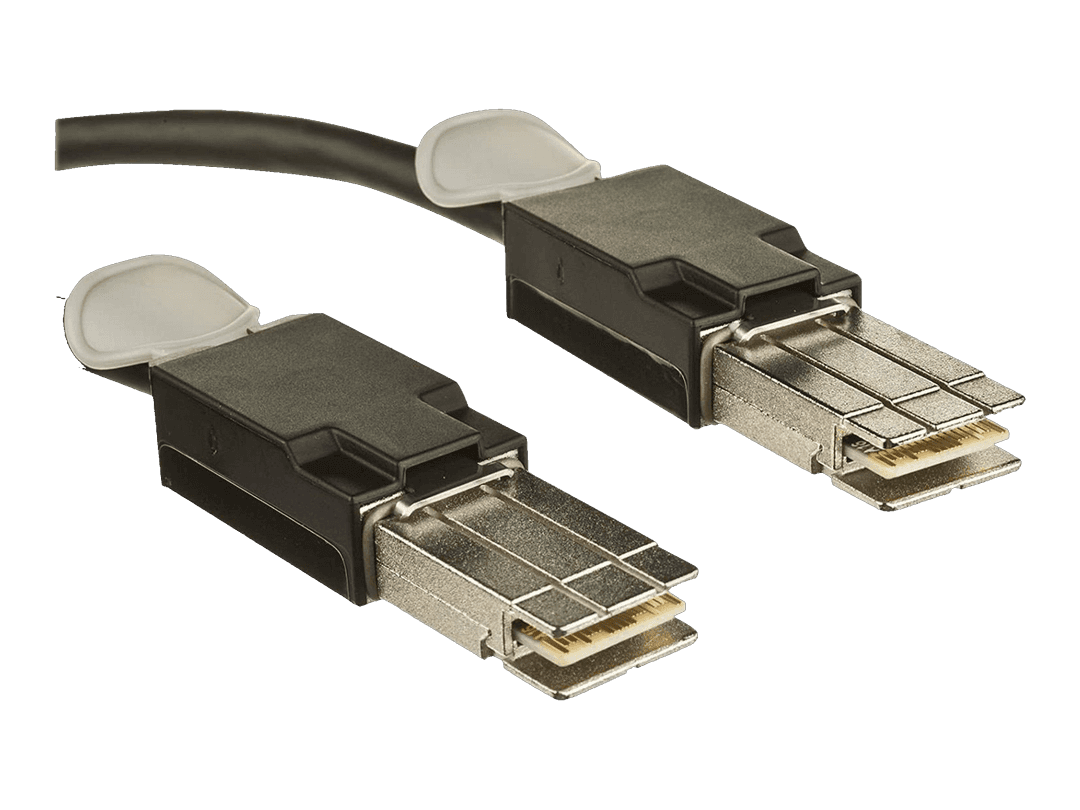

Совместимый CAB-STK-E-0.5M-UHW — кабель FlexStack длиной 50 см

CAB-STK-E-0.5M-UHW — совместимый аналог кабеля Cisco CAB-STK-E-0.5M для медных портов FlexStack и FlexStack-Plus. Длина составляет 0,5 м. Кабель соединяет стековые модули поддерживаемых коммутаторов Catalyst и позволяет нескольким устройствам работать как один логический коммутатор с общим управлением.

Суффикс UHW в этой карточке обозначает совместимую поставку, а не оригинальное изделие Cisco. Геометрия коннекторов и электрическое назначение должны соответствовать CAB-STK-E-0.5M, но производитель, маркировка оболочки и отдельные заводские номера могут отличаться. Перед отгрузкой конкретный экземпляр проверяется по посадке и работе с нужным модулем.

Для каких стеков предназначен кабель

Оригинальный CAB-STK-E-0.5M применяется в следующих системах:

• Catalyst 2960-S с модулем C2960S-STACK и технологией FlexStack;
• Catalyst 2960-X с модулем C2960X-STACK и FlexStack-Plus;
• Catalyst 2960-XR с поддерживаемым модулем FlexStack-Plus или гибридным FlexStack-Extended;
• Catalyst 6800IA с медным портом FlexStack-Plus.

Сам кабель не заменяет стековый модуль. Если на задней панели стоит заглушка, потребуется совместимый C2960S-STACK, C2960X-STACK либо модуль, предусмотренный для конкретной модели. Модули 2960-S и 2960-X между собой не взаимозаменяемы, хотя их медные кабели имеют общий PID.

Ограничения смешанных стеков

Cisco допускает смешанный стек Catalyst 2960-X и 2960-S, но не более четырёх участников; такой проект проверяется по версии IOS и правилам FlexStack. Catalyst 2960-XR нельзя добавлять в этот смешанный стек: XR-модели образуют стек с совместимыми 2960-XR. Для однородного FlexStack-Plus на 2960-X/XR документация указывает до восьми участников и полосу стека до 40 Гбит/с.

Нельзя соединять этим кабелем Catalyst 3750/3850, C9300, C9200 или другие семейства только потому, что они умеют стекироваться. StackWise, StackWise-480/1T и StackWise-320 используют другие разъёмы и кабели. CAB-STK-E также не является Ethernet-патч-кордом, консольным кабелем или линией питания.

Как использовать длину 0,5 м

Полуметровый кабель удобен между соседними коммутаторами в одной стойке. Он поставлялся Cisco как стандартная длина вместе с некоторыми FlexStack-модулями и позволяет компактно соединять устройства без большой петли за шкафом. Для замыкания кольца между верхним и нижним участниками большого стека часто требуется CAB-STK-E-1M или CAB-STK-E-3M.

В четырёхкоммутаторной стойке Cisco также показывает «переплетённую» схему с кабелями 0,5 м, где соединяются не только непосредственно соседние юниты. Выбранная схема должна обеспечивать два пути. Если оставить цепочку разомкнутой, стек может продолжить работу, но получит половинную полосу и лишится резервного соединения.

Монтаж FlexStack

Перед подключением необходимо обеспечить доступ к задней панели и убедиться, что стековые модули полностью установлены и закреплены. Коннектор CAB-STK-E вставляют без перекоса и фиксируют штатным механизмом. Кабель укладывают свободно, не натягивая у корпуса разъёма и не пережимая дверью или организатором.

После сборки проверяют индикацию stack-портов и состояние кольца в интерфейсе коммутатора. Важны обнаружение всех участников, одинаково ожидаемая версия ПО, полнота соединений и отсутствие ошибок на линии. Физическое подключение не исправляет несовместимый состав моделей или неверную конфигурацию.

Что входит в совместимую поставку

Позиция представляет один кабель длиной 0,5 м с двумя окончаниями FlexStack. Стековый модуль, заглушка и иной крепёж в комплект не входят, если прямо не указаны в предложении. Номера 37-0891-01, 74577-0050 и L45593-E101-D5 могут встречаться как производственные маркировки исходных компонентов; для заказа главным идентификатором остаётся аналог CAB-STK-E-0.5M-UHW.

Состояние — REF / восстановленное продавцом. Проверяются оболочка, места ввода в коннекторы, фиксаторы и отсутствие заломов. При наличии тестового стенда контролируются распознавание соединения и стабильность stack-порта. Фактическая маркировка и гарантия фиксируются до оплаты.

Купить аналог CAB-STK-E-0.5M в 49 Порт

Чтобы купить совместимый CAB-STK-E-0.5M-UHW, сообщите полные модели коммутаторов, номера стековых модулей, количество участников и расположение оборудования в стойке. Мы проверим, подходит ли именно FlexStack-кабель, и рассчитаем набор длин для замкнутого кольца.

Менеджер подтвердит актуальную цену, наличие и комплектность. Доставка выполняется транспортной компанией или почтой по России; заказные позиции могут поставляться в течение нескольких недель. Перед отправкой аналог ещё раз сверяется с требуемым интерфейсом и длиной 50 см.
