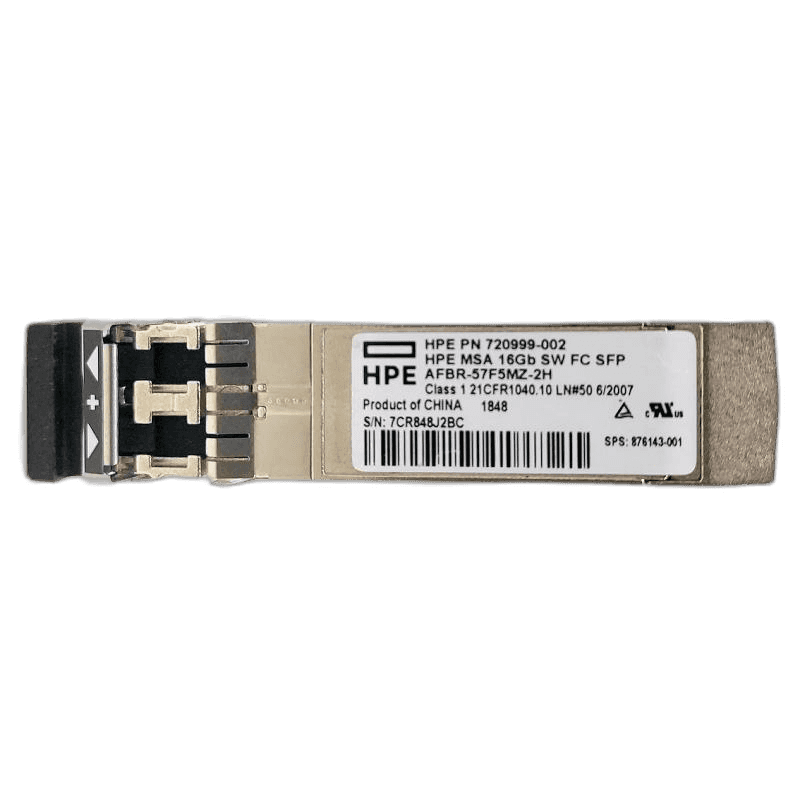

Трансивер HPE 720999-002, 16G Fibre Channel

HPE 720999-002 — коротковолновый SFP+ 16G для систем MSA

HPE 720999-002 — сменный оптический трансивер для интерфейсов Fibre Channel систем хранения HPE MSA. Модуль работает на скорости до 16 Гбит/с, использует коротковолновый лазер 850 нм и подключается к многомодовому кабелю через дуплексный разъем LC. Его назначение — соединять FC-порты контроллеров MSA с SAN-коммутаторами или другими совместимыми узлами фабрики хранения данных.

Это не гигабитный Ethernet SFP и не универсальный сетевой модуль. Форм-фактор SFP+ у разных технологий одинаков, однако кодирование, поддерживаемые порты и прошивочная совместимость различаются. HPE 720999-002 следует выбирать для конкретного FC-контроллера MSA после проверки модели массива, поколения контроллера и списка поддерживаемых компонентов.

Связанные номера HPE

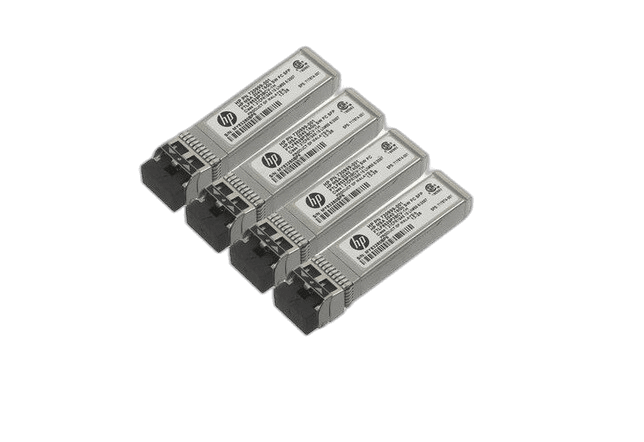

Номер 720999-002 встречается на отдельном модуле как assembly part number. В документации и каталогах HPE эта оптика также связана с номером запасной части 876143-001. Коммерческий артикул C8R24B обозначает комплект HPE MSA 16Gb Short Wave Fibre Channel SFP+ 4-pack, то есть упаковку из четырех трансиверов. Поэтому при согласовании заказа важно различать один сменный модуль и заводской комплект из четырех штук.

На части модулей может присутствовать OEM-маркировка FTLF8529P4BCV-2H. Она помогает идентифицировать аппаратную платформу, но для проверки совместимости с HPE MSA в первую очередь используют номера HPE, сведения контроллера и его документацию.

Оптическая линия 16G Fibre Channel

• Форм-фактор: горячезаменяемый SFP+.
• Протокол: Fibre Channel с режимами 4G, 8G и 16G на совместимом оборудовании.
• Скорость линии: до 14,025 Гбод в режиме 16G FC.
• Оптика: коротковолновая, 850 нм, многомодовое волокно.
• Подключение: duplex LC, отдельные волокна для передачи и приема.
• Практическая дальность 16G: до 100 м по OM3 и до 125 м по OM4 при исправном сертифицированном тракте.

Фактический запас линии зависит не только от длины кабеля. На него влияют класс волокна, количество патч-панелей и адаптеров, качество сварок, радиусы изгиба и чистота торцов LC. Для устойчивого линка 16G разумно использовать одинаковый тип коротковолновой оптики на обоих концах и кабель OM3 либо OM4 с известными параметрами.

Применение в HPE MSA

Модуль предназначен для FC-подключений массивов HPE Modular Smart Array. HPE указывает C8R24B как 16Gb Short Wave Fibre Channel SFP+ для соответствующих контроллеров MSA; в сервисной документации отдельный трансивер проходит под spare-номером 876143-001. Для MSA 2050 контроллеры должны быть укомплектованы одинаковым количеством и типом SFP+, а SAS-версии контроллеров такие модули не используют.

Наличие логотипа HPE на корпусе само по себе не доказывает пригодность для любого сервера, коммутатора Aruba или Ethernet-порта. Перед установкой нужно проверить, что речь идет именно о FC-версии MSA и что выбранный номер поддерживается данным поколением контроллера. Такой подход особенно важен при замене одного модуля в уже работающей паре.

Что проверить перед покупкой

• точное название массива и part number установленного FC-контроллера;
• нужен один модуль 720999-002/876143-001 или комплект C8R24B из четырех штук;
• скорость портов SAN-коммутатора и массива — 4G, 8G либо 16G;
• тип кабеля, класс многомодового волокна и общую длину трассы;
• соответствие оптики на противоположной стороне: 850 нм, SW, duplex LC;
• версию микропрограммы MSA и актуальную матрицу поддерживаемых компонентов.

Проверка перед отгрузкой

Восстановленный продавцом HPE 720999-002 проверяется по маркировке, состоянию корпуса и защелки, чистоте оптических портов и корректности считывания идентификаторов. При наличии совместимого стенда контролируются распознавание трансивера и диагностические параметры. Для заказа желательно прислать фото шильдика контроллера или точный артикул массива — это позволяет отличить нужную FC-оптику от внешне похожих 10Gb iSCSI и Ethernet SFP+.

Купить HPE 720999-002 можно для восстановления FC-подключения MSA, комплектации резервного ЗИП или подключения новых портов SAN. Менеджер сверит связанные номера 720999-002, 876143-001 и C8R24B, уточнит количество модулей, подтвердит состояние, срок поставки, гарантию и поможет подобрать подходящий многомодовый патч-корд LC–LC.
