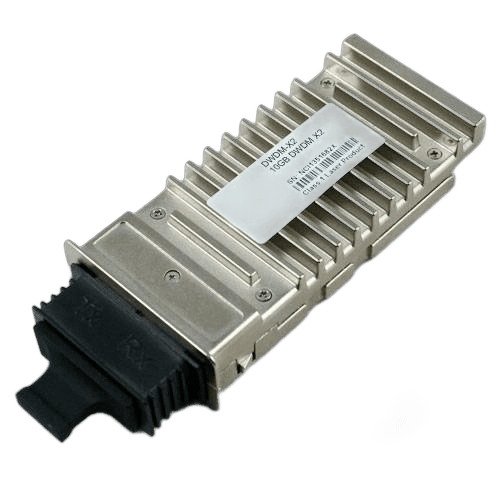

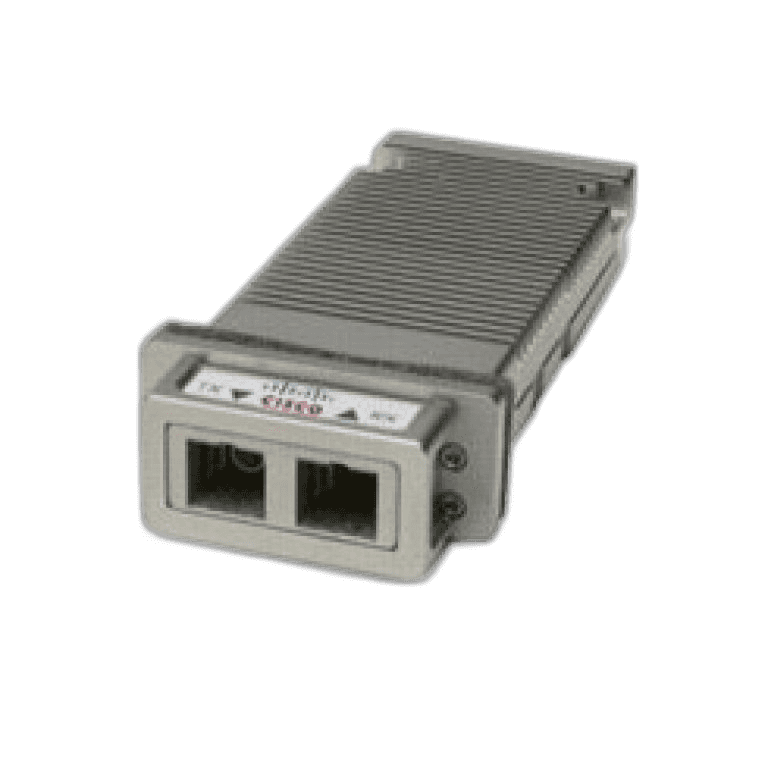

Трансивер Cisco DWDM-X2-31.90

Cisco DWDM-X2-31.90 — трансивер 10G для ITU-канала 57

Cisco DWDM-X2-31.90 — оптический модуль формата X2 для передачи 10 Gigabit Ethernet по одномодовому волокну на фиксированной длине волны 1531,90 нм. Она соответствует каналу 57 сетки ITU с шагом 100 ГГц. Модуль предназначен для DWDM-линий, где несколько независимых 10G-сигналов объединяются мультиплексором и проходят по одной паре волокон.

В отличие от обычного серого трансивера, DWDM-X2-31.90 нельзя выбирать только по скорости и разъему. Его канал должен точно совпадать с портом DWDM-мультиплексора и модулем на противоположной стороне. Соседняя модель 1531,12 или 1532,68 нм не является взаимозаменяемой, если пассивная оптическая система рассчитана на канал 57.

Оптические параметры канала 1531,90 нм

Передатчик работает в C-диапазоне DWDM. Cisco указывает допуск центральной длины волны ±100 пм, спектральную ширину до 0,2 нм и коэффициент подавления боковых мод не менее 30 дБ. Средняя выходная мощность находится в диапазоне от −1 до +3 dBm. Приемник рассчитан на диапазон длин волн 1530–1565 нм; рабочий уровень сигнала зависит от OSNR и накопленной дисперсии.

• Скорость: 10 Gigabit Ethernet.
• Форм-фактор: X2.
• Длина волны: 1531,90 нм.
• ITU-канал: 57, сетка 100 ГГц.
• Волокно: одномодовое SMF.
• Интерфейс: два разъема SC для раздельных Tx и Rx.

Для режима с OSNR 30 дБ производитель приводит диапазон входной мощности примерно от −23 до −7 dBm; при OSNR 24 дБ — от −17 до −7 dBm. Максимальная допустимая мощность на входе и порог повреждения требуют внимания при наличии усилителей. Значения нельзя переносить в проект без учета режима линии и спецификации Cisco.

Почему дальность рассчитывается для всей DWDM-системы

У DWDM-трансивера нет универсальной дальности, одинаковой для любой трассы. Результат определяют затухание волокна и соединителей, вносимые потери мультиплексоров, хроматическая дисперсия, OSNR, усилители, компенсаторы и запас на старение. Модуль имеет заявленную толерантность к дисперсии от −500 до +1600 пс/нм, но это лишь один параметр оптического бюджета.

Перед заказом инженер должен знать длину трассы, тип волокна, количество сварок и кроссов, модель MUX/DEMUX и уровни на соседнем конце. Для короткой линии может потребоваться аттенюатор, чтобы не перегрузить приемник; для протяженной — усиление или компенсация дисперсии. Простая формулировка «модуль на 80 км» без расчета здесь недостаточна.

Совместимость с сетевым оборудованием

Физический X2-порт не гарантирует поддержку DWDM-X2-31.90. Необходимо проверить аппаратную платформу, линейную карту и минимальную версию IOS или NX-OS по матрице Cisco. Для ряда модулей Catalyst 6500 в release notes указывается поддержка этой оптики начиная с IOS 15.0(1)SY, но требования других платформ отличаются.

Модуль снят с продажи Cisco и применяется прежде всего для ремонта или расширения существующих систем с X2. В новой архитектуре может быть рациональнее использовать SFP+ или QSFP с той же длиной волны, однако такая замена требует проверки интерфейса, мощности и параметров DWDM-тракта.

Подключение и обслуживание

Двойной SC-интерфейс принимает коннекторы с полировкой PC или UPC; APC Cisco для этого X2 не допускает. Перед подключением торцы нужно очистить и проверить микроскопом. Перепутанные Tx/Rx, загрязнение SC или неверный канал мультиплексора приводят к отсутствию линка даже при исправном модуле.

При диагностике проверяются DOM-показания, если их отображает платформа, уровни мощности на обоих концах, ошибки интерфейса, соответствие канала и оптический бюджет. Горячую замену выполняют по инструкции конкретного шасси с антистатической защитой и закрытыми защитными заглушками.

Что проверяем перед отгрузкой

• артикул DWDM-X2-31.90, канал 57 и маркировку 1531,90 нм;
• состояние корпуса, фиксатора, радиатора и контактов X2;
• чистоту и целостность обоих SC-портов;
• распознавание на совместимой платформе и оптические уровни;
• совместимость с шасси, ПО, MUX/DEMUX и встречным трансивером.

Купить Cisco DWDM-X2-31.90 можно для восстановления или расширения действующей 10G DWDM-линии. Сообщите модели оборудования, пассивной оптики и параметры трассы — мы сверим канал и применимость модуля. На проверенную позицию предоставляется гарантия; доставка выполняется транспортной компанией или почтой.
