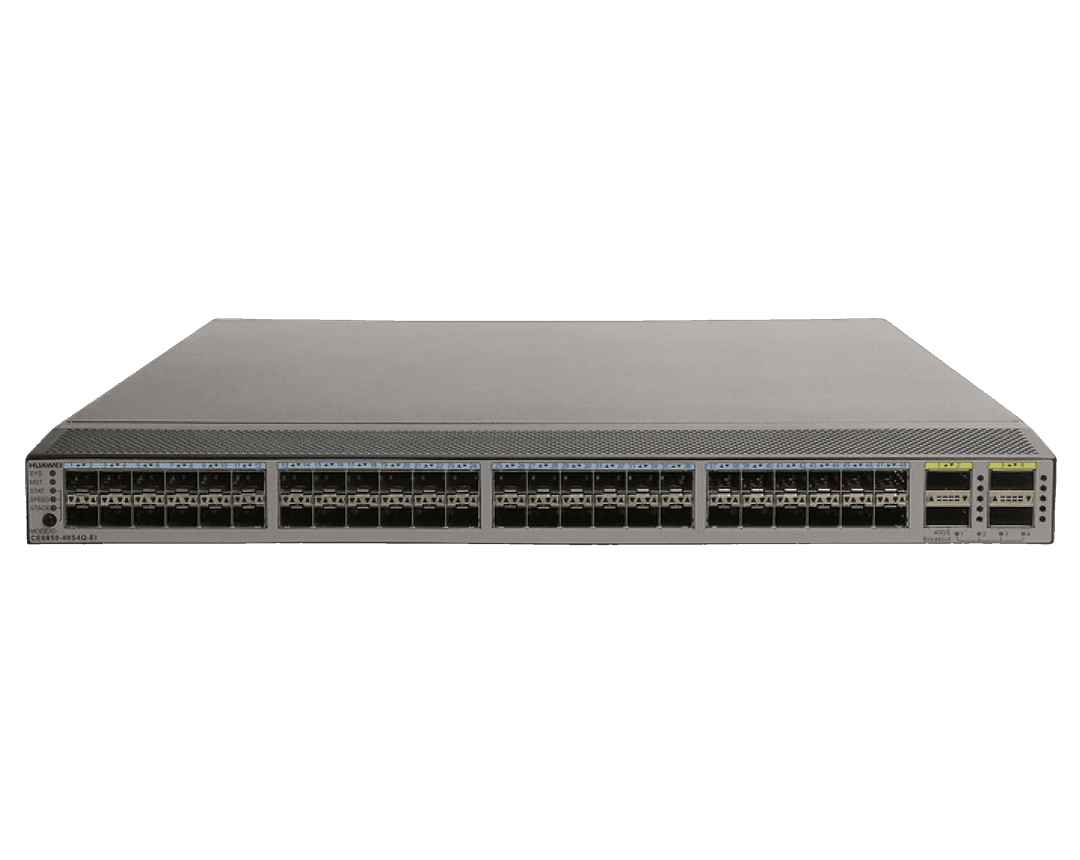

Коммутатор Huawei CE6850-48S4Q-EI-F, 48 SFP+ и 4 QSFP+

Huawei CE6850-48S4Q-EI-F: 48 портов 10GE для серверной стойки

Huawei CE6850-48S4Q-EI-F — фиксированный коммутатор CloudEngine 6800 для высокоплотного подключения серверов и систем хранения в ЦОД. В корпусе 1U размещены 48 оптических портов SFP+ 10GE и четыре QSFP+ 40GE. Модель рассчитана на роль Top-of-Rack или leaf, когда внутри стойки требуется много 10-гигабитных линий, а связь с уровнем spine или агрегации строится через 40GbE.

Каждый QSFP+ можно разделить на четыре интерфейса 10GE с совместимым breakout-кабелем. Поэтому коммутатор поддерживает до 64 линий 10GE: 48 штатных SFP+ и ещё 16 каналов из четырёх QSFP+. Порты SFP+ также могут работать на скорости 1GbE с поддерживаемыми модулями. Такая гибкость позволяет одновременно подключать серверы разных поколений и постепенно переводить стойку на более быстрые соединения.

Порты и производительность

• 48 × SFP+: оптические или медные соединения 1/10GbE с совместимыми трансиверами и DAC/AOC.
• 4 × QSFP+: четыре линии 40GbE либо до шестнадцати каналов 10GbE в breakout-режиме.
• Коммутационная ёмкость: 1,28 Тбит/с.
• Скорость пересылки: до 960 миллионов пакетов в секунду.
• Форм-фактор: один юнит стойки при полной неблокирующей полосе физических портов.

CE6850-48S4Q-EI подходит для east-west трафика виртуализированных серверов, подключения СХД по Ethernet и агрегации нескольких стоек. Коммутатор поддерживает функции второго и третьего уровней, включая VLAN, LACP, статическую и динамическую маршрутизацию. Конкретный набор возможностей зависит от версии VRP и программного пакета, поэтому перед переносом конфигурации его сверяют с документацией выбранного релиза.

Что означает исполнение -F

Суффикс -F у CE6850-48S4Q-EI-F обозначает два установленных вентиляторных блока с выдувом со стороны портов. Противоположное исполнение имеет иной парт-номер и не должно объединяться с этой карточкой. Направление требуется согласовать с горячим и холодным коридорами, а блоки питания должны обеспечивать такой же поток воздуха, как вентиляторы.

Данная комплектация поставляется без силового модуля. В корпус можно установить поддерживаемые AC или DC блоки питания, но их наличие, количество и направление охлаждения нужно проверять отдельно. Ошибка здесь приводит не только к отсутствию питания: несовпадающий airflow между PSU и fan modules может вызвать аппаратное предупреждение и нарушить охлаждение стойки.

Резервирование и виртуализация сети

Два сменных блока питания и два вентиляторных модуля позволяют собрать отказоустойчивую аппаратную конфигурацию. На сетевом уровне поддерживаются iStack и M-LAG. iStack объединяет совместимые устройства в логический коммутатор, а M-LAG даёт возможность подключить сервер или соседний узел одновременно к двум физическим коммутаторам без размещения их в одном стеке.

Выбор между iStack и M-LAG зависит от принятой архитектуры, версии ПО и требований к отказоустойчивости. Перед добавлением CE6850 в существующую пару проверяют совместимость моделей, VRP, типы кабелей и доступные служебные порты. Нельзя считать, что любое устройство серии CE6800 войдёт в уже работающий стек без ограничений.

Оптика и кабельная инфраструктура

На 10GE-портах можно применять подходящие SFP+, пассивные или активные DAC и AOC. Для 40GE используются QSFP+ либо breakout-сборки 4×10G. При подборе учитывают длину линии, тип волокна, разъёмы, кодирование модуля и список совместимости Huawei. Для соединений внутри стойки обычно удобны DAC, а для связи между рядами — оптические модули или AOC нужной длины.

Что проверить перед заказом

1. Полный PID CE6850-48S4Q-EI-F и исполнение port-side exhaust.
2. Наличие двух вентиляторных модулей и отсутствие блоков питания в базовой поставке.
3. Требуемые AC или DC PSU с согласованным направлением воздуха.
4. Работу 48 SFP+ и четырёх QSFP+, включая необходимые breakout-режимы.
5. Версию VRP, поддержку протоколов, iStack или M-LAG.
6. Совместимость трансиверов, DAC/AOC, крепления и гарантийные условия.

Перед отгрузкой можно согласовать проверку портов, вентиляторов, блоков питания и аппаратных тревог. Если коммутатор покупается на замену, желательно передать текущую версию ПО, конфигурацию и парт-номера оптики. Это помогает избежать несовместимости после установки.

Купить Huawei CE6850-48S4Q-EI-F

Цена Huawei CE6850-48S4Q-EI-F зависит от состояния, наличия PSU, оптики, кабелей и комплекта креплений. В 49port можно заказать устройство для новой стойки, расширения leaf-уровня или замены действующего коммутатора. Мы проверим точный airflow, подберём питание и согласуем состав поставки.

В заявке укажите количество линий 10G и 40G, необходимость breakout, тип питания и модели соседних устройств. Доставка выполняется транспортной компанией или почтой; для заказной комплектации срок может составлять несколько недель. Гарантия, цена и дата отгрузки фиксируются до оплаты.
