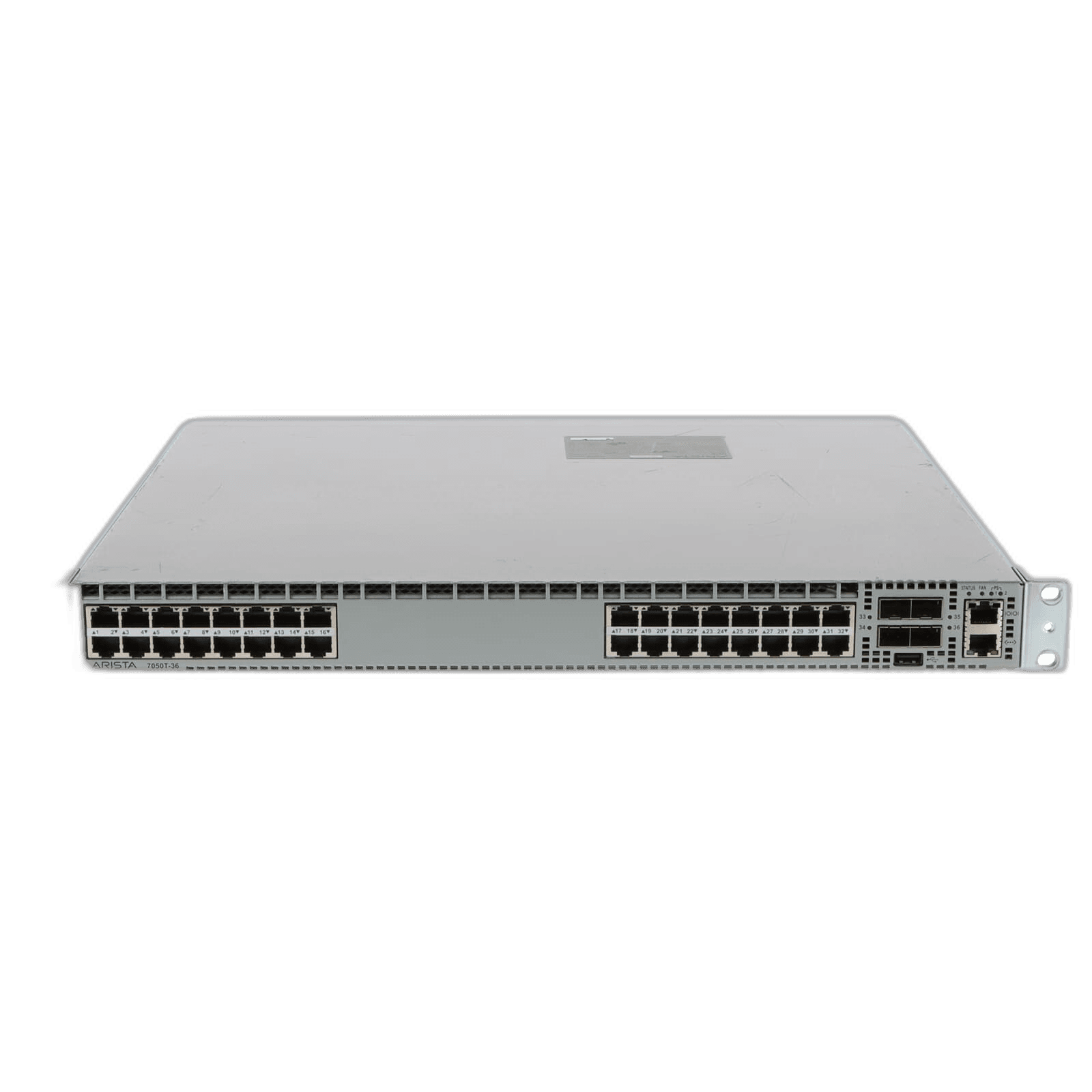

Коммутатор Arista DCS-7050T-36-R, 36 портов

Arista DCS-7050T-36-R: 36 портов 10GbE с воздушным потоком rear-to-front

Arista DCS-7050T-36-R — дата-центровый коммутатор 1U для подключения серверов по медной кабельной системе 100M/1/10GBASE-T. На передней панели находятся 32 порта RJ-45 и четыре SFP+ 1/10GbE. Суффикс -R означает направление воздуха с задней панели к портам, то есть rear-to-front; эта особенность принципиальна для правильной установки в горячем и холодном коридорах.

У модели именно четыре SFP+, а не QSFP+. Поэтому максимальная конфигурация — 36 линий 10GbE, без встроенных 40-гигабитных портов. Такое исполнение удобно при модернизации существующей медной инфраструктуры: порты RJ-45 автоматически работают на 100 Мбит/с, 1 или 10 Гбит/с в зависимости от кабеля и подключенного оборудования.

Производительность для ToR и агрегации

Коммутационная производительность составляет 720 Гбит/с, скорость обработки — до 540 млн пакетов в секунду. Задержка для медных портов указана около 3,3 мкс, для uplink SFP+ — 800–1150 нс. Общий динамический буфер пакетов имеет объем 9 МБ.

• подключение серверов с 1/10GBASE-T;
• Top-of-Rack в стойках с медной кабельной системой;
• агрегация гигабитных и десятигигабитных линий;
• построение leaf-уровня сети на Arista EOS;
• замена существующего 7050T-36-R с сохранением airflow.

Таблица MAC рассчитана до 128 000 адресов. Платформа имеет 4 ГБ оперативной и 2 ГБ flash-памяти, поддерживает 32-way ECMP и аппаратную маршрутизацию. Расширенные протоколы, включая BGP, OSPF, IS-IS, PIM и NAT, зависят от лицензии Enhanced L3.

Порты и совместимость

Тридцать два RJ-45 принимают стандартную витую пару. Для стабильной работы 10GBASE-T необходимо учитывать категорию кабеля, длину трассы и качество патч-панелей. Четыре SFP+ поддерживают оптические модули и DAC/AOC, перечисленные в матрице совместимости Arista. Трансиверы не следует считать частью базового комплекта, если это отдельно не указано.

Для управления предусмотрены отдельные 100/1000 Management, консоль RS-232 RJ-45 и USB. Arista EOS дает единый CLI и средства автоматизации, но перед переносом конфигурации важно проверить версию EOS и доступные лицензии конкретного экземпляра.

Питание и точное направление воздуха

Версия DCS-7050T-36-R штатно описывается с двумя AC-блоками питания и модулями rear-to-front. Воздух входит со стороны блоков питания и вентиляторов, а выходит через сторону портов. Все вентиляторы и БП должны иметь одинаковое направление; смешивать модули -R и -F нельзя.

Предусмотрены два горячезаменяемых БП в схеме 1+1 и четыре вентилятора N+1. Типичное потребление составляет около 244 Вт, максимальное — 289 Вт. В восстановленной поставке мы отдельно фиксируем количество модулей, их маркировку и соответствие суффиксу -R.

Размеры и эксплуатация

Шасси занимает 1U и имеет размеры 445 × 44 × 406,4 мм, масса — около 8,18 кг. Рабочий диапазон температуры составляет от 0 до +40 °C. Для доступа к горячезаменяемым БП и вентиляторам нужно оставить свободное пространство сзади, а со стороны портов — обеспечить укладку медных и оптических кабелей без перекрытия вентиляции.

Проверка перед поставкой

49 Порт проверяет загрузку EOS, все 32 медных порта, четыре SFP+, management, консоль, USB, вентиляторы и оба блока питания. Направление airflow подтверждается по маркировке каждого модуля, а не только по названию карточки.

• Кабельная система. Уточняем длину и категорию трасс для 10GBASE-T.
• Оптика. Подбираем SFP+/DAC/AOC по расстоянию и совместимости.
• Лицензии. Проверяем требуемые функции EOS и Enhanced L3.
• Доставка. Отправляем ТК или почтой; заказные позиции могут идти несколько недель.
• Гарантия. Условия фиксируются для выбранного комплекта.

Купить Arista DCS-7050T-36-R

Чтобы купить Arista DCS-7050T-36-R, укажите количество устройств, требования к EOS, лицензиям, трансиверам и airflow. Аппаратную ревизию можно сообщить, если она важна для проекта, но обязательно нужно подтвердить именно суффикс -R и однонаправленные БП с вентиляторами.

Цена Arista DCS-7050T-36-R зависит от состояния, версии EOS, лицензий и комплектации. Мы предложим проверенную позицию, согласуем срок и поможем подобрать компоненты для включения в действующую сеть.
