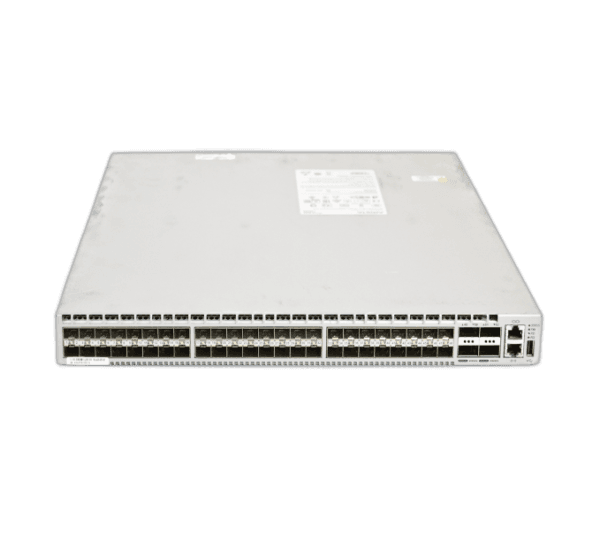

Коммутатор Arista DCS-7050SX-64-R, 64 порта

Коммутатор Arista DCS-7050SX-64-R с воздушным потоком rear-to-front

Arista DCS-7050SX-64-R — отдельная аппаратная комплектация платформы DCS-7050SX-64, а не вариант названия той же карточки. Главное отличие этой позиции находится не на лицевой панели, а в составе задних сменных модулей. Воздух поступает через заднюю панель со сменными модулями и выходит через портовую сторону.

Модель предназначена для оптического ToR-доступа, подключения серверов и систем хранения. Интерфейсная конфигурация — 48 × 1/10GbE SFP+ и 4 × 40GbE QSFP+. Передняя панель совпадает с версией -F, поэтому корректное исполнение определяют по полному P/N, маркировке вентиляторов и блоков питания, а также по фотографии задней части конкретного устройства.

Размещение в стойке и охлаждение

Одного совпадения модели шасси недостаточно: блоки питания и все вентиляторы обязаны иметь то же направление, что и сам комплект. Для Arista суффикс -R означает rear-to-front: задние модули работают как воздухозабор, а портовая сторона — как зона выброса нагретого воздуха.

• забор воздуха: со стороны вентиляторов и источников питания;
• выход воздуха: через портовую панель;
• ориентация модулей: Air Inlet, обычно с синей маркировкой ручек;
• совместимость: все вентиляторы и PSU должны поддерживать одно направление;
• форм-фактор: фиксированный коммутатор 1U для 19-дюймовой стойки.

Смешивать детали -F и -R нельзя. Даже если модуль физически устанавливается в слот, противоположный поток ухудшает охлаждение и может привести к повышенной температуре компонентов. При подготовке заказа мы сверяем комплект целиком.

Интерфейсы и роль в сети

Платформа поддерживает 1/10GbE и 40GbE. Конкретный набор трансиверов, DAC/AOC и breakout-кабелей подбирается по матрице совместимости Arista, расстоянию и оборудованию на второй стороне линии. Для существующей сети желательно заранее указать типы уже установленных модулей.

Arista EOS дает единый подход к управлению, автоматизации и диагностике. Перед заменой действующего коммутатора следует проверить требуемую версию EOS, набор протоколов, особенности лицензирования и сохранение конфигурации. Эти параметры относятся к проекту и не определяются одним только числом портов.

Что проверяется перед поставкой

Для восстановленного DCS-7050SX-64-R проверяются загрузка, состояние интерфейсов, работа вентиляторов и обоих каналов питания. Отдельно фиксируется маркировка airflow на каждом FRU. По запросу можно получить снимки передней и задней панелей фактического экземпляра, серийные номера и состав комплекта.

• точный P/N DCS-7050SX-64-R;
• одинаковое направление всех вентиляторов и PSU;
• наличие направляющих и силовых кабелей;
• необходимые трансиверы или кабельные сборки;
• версия программного обеспечения и согласованная гарантия.

Купить Arista DCS-7050SX-64-R в 49 Порт

Цена зависит от состояния, комплектации и количества. В запросе укажите модель, нужные интерфейсы, тип питания и обязательно направление rear-to-front. Мы проверим наличие, предложим совместимую комплектацию и согласуем срок. Отправка выполняется транспортной компанией или почтой; поставка заказных позиций может занять несколько недель.

Если схема охлаждения еще не определена, приложите план стойки или укажите, с какой стороны расположен холодный коридор. Это позволит выбрать между DCS-7050SX-64-R и DCS-7050SX-64-F до отгрузки и избежать замены вентиляторов и блоков питания после установки.
